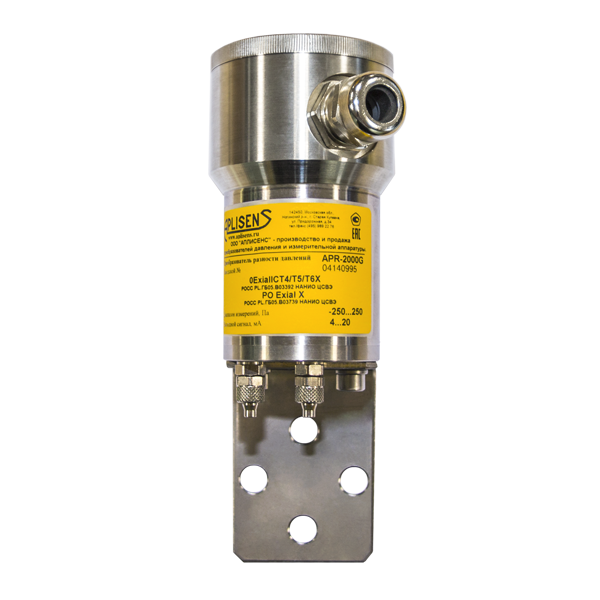

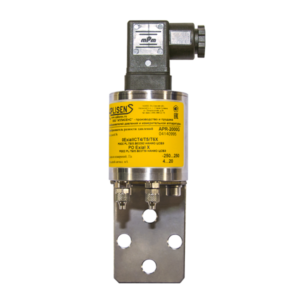

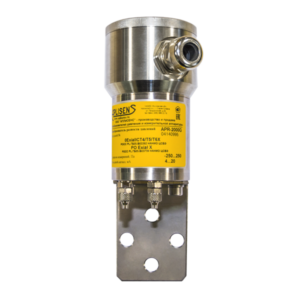

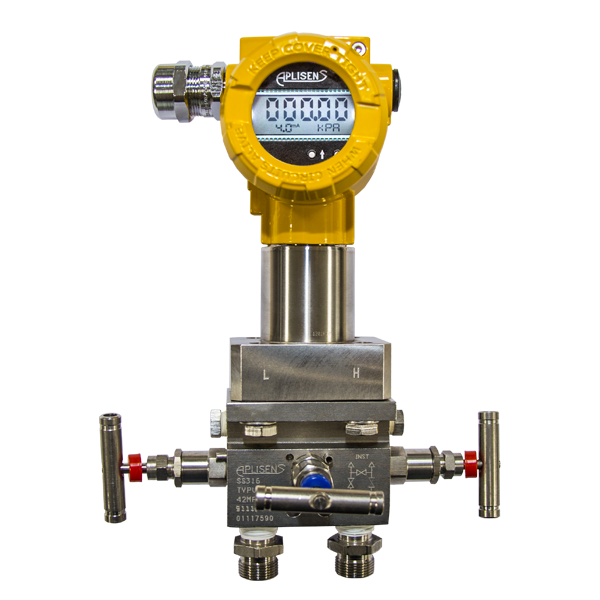

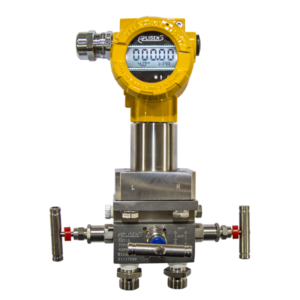

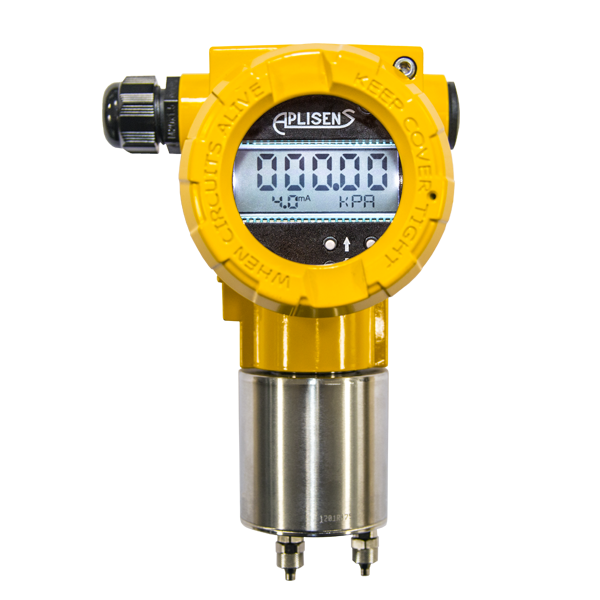

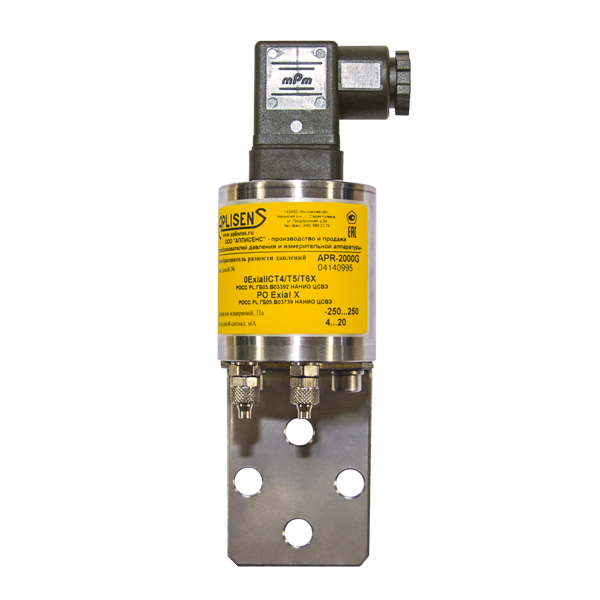

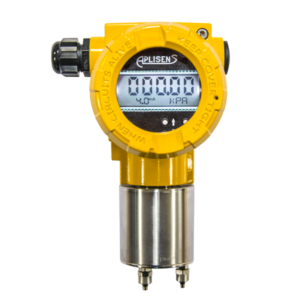

APR-2000G
Интеллектуальный преобразователь давления измерительный

Вакуумметрическое давление, разность давлений







» Предел допускаемой приведенной погрешности
± 0,075 %
» Выходной сигнал:
4…20 мА
0…20 мА
0…5 мА
+ HART – протокол
» Устойчивость к перегрузке давлением:
до 100 кПа
» Взрывозащита (Ex):
Ga/Gb Ex ia llC T4/T5/T6 X
Ex ia lllC T110°C Da
PO Ex ia l Ma X (в корпусе из нержавеющей стали)
Ga/Gb Ex ia/d llC T6/T5 X
Ex ta lllC T85°C/ T100°C Da/Db X
PB Ex d ia l Mb X (в корпусе из нержавеющей стали)

Назначение

Интеллектуальный преобразователь давления измерительный APR-2000G предназначен для измерения вакуумметрического давления, а также разности давлений неагрессивных газов. Типичным применением преобразователя является измерение давлений порывов, тяги дымоотводов или давления (также вакуумметрического давления) в камерах сгорания. Возможность выбора показательной характеристики преобразования позволяет использовать преобразователь APR-2000G в системах измерения расхода газов с использованием измерительных переходов сужения или других напорных элементов.

Метрологические и технические характеристики
МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ APR-2000G
Основной диапазон
измерений (ОДИ),
кПа
Мин. ширина устанавл.
диапазон измерений,
кПа
Перенастр.
начала диапазон измерений,
кПа
Допускаемая
перегрузка,
кПа
Допустимое статическое
давление,
кПа
Предел допускаемой
приведённой погрешности
Основная Дополнительная
в диапазоне окружающей
среды от +15 до +25 °C,
% (ОДИ)
вызванная изменением
окружающей среды
вызванной изменением
напряжения питания,
% (ОДИ) / В
% (ОДИ) / 10°C % (ОДИ) / диапазон термокомп.
0…2,5 0,1 0…2,4 35 35 ±0,075 ±0,1  max ±0,4 ±0,002
-0,25…0,25 0,02 -0,25…0,23 35 35 ±0,25
-0,7…0,7 0,1 -0,7…0,6 35 35 ±0,1
-2,5…2,5 0,5 -2,5…2 100 100 ±0,1
-10…10 2 -10…8 100 100 ±0,075
по типу электрического присоединения
Диапазон термокомпенсации ALW ALE PD PZ
Стандартное исполнение, °C -10…+70
Специальное исполнение (-30), °C -30…+80
Срок фиксирования выходного сигнала
Стандартное исполнение – настраивается по HART – протоколу, мс 16…480 16…230
Дополнительное электронное демпфирование
Стандартное исполнение, с 0…60 0…30
КОНСТРУКЦИЯ APR-2000G по типу электрического присоединения
Степень защиты оболочки ALW ALE PD PZ
Стандартное исполнение IP66 IP65 IP66
Специальное исполнение PD IP65
Специальное исполнение IP67 IP67
РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ APR-2000G Диапазон температур окружающей среды
Стандартное исполнение, ℃ -50…+85
Специальное исполнение Ex, ℃ -25…+80
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ APR-2000G по типу электрического присоединения
Выходной сигнал ALW ALE PD PZ
Аналоговый токовый, мА  (двухпроводная линия связи) 4…20
 (трёхпроводная линия связи) 0…20
0…5
Цифровой HART
Напряжение питания постоянного тока
Стандартное исполнение, В 10…45 10…36 7,5…55
Специальное исполнение Ex, В 10,5…28 7,5…28
Активное сопротивление нагрузки
Стандартное исполнение, Ом Uп – напряжение питания, В
Umin – мин. напряжение питания, В
R=(Uп-Umin)/0,02A
Для цифрового выходного сигнала HART, Ом min 250
Конструкция

Конструкция преобразователя допускает перегрузку до 100 кПа в диапазонах -2,5…2,5 и -10…10 кПа.

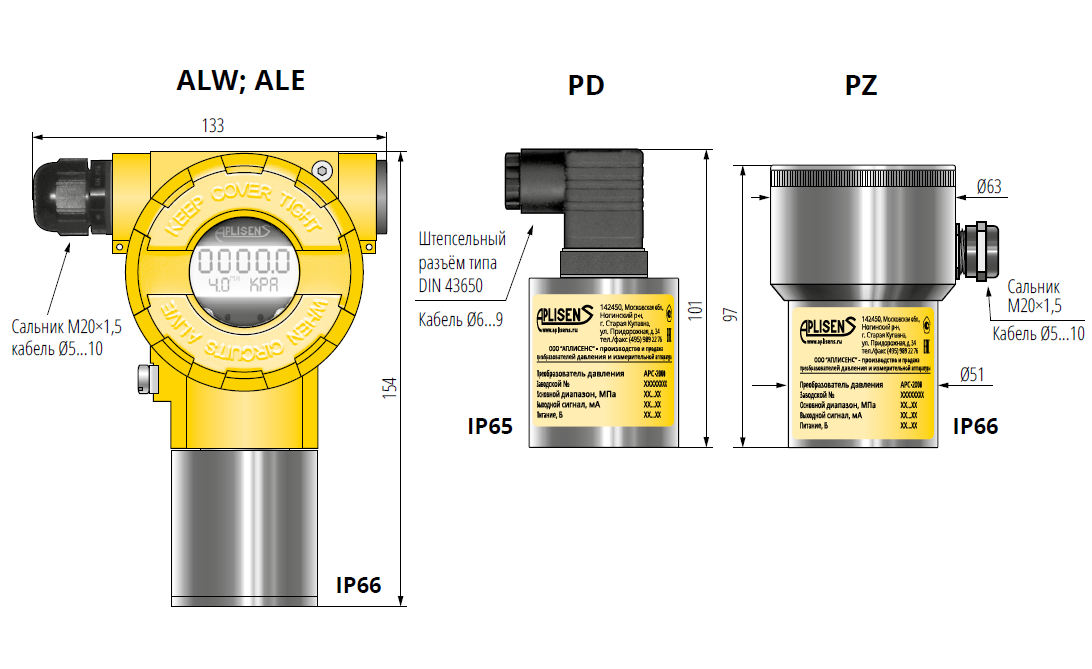

Корпус электронной части производится в трёх конструктивных исполнениях.
В преобразователях АРR-2000G ALW и АРR-2000G ALE, корпус электрической части выполнен из алюминия или из нержавеющей стали 0H17N12M2T (316ss) (специальное исполнение SN) со степенью защиты IP66 (в специальном исполнении – IP67). В корпусе находится микропроцессорный усилитель, формирующий выходной унифицированный сигнал.

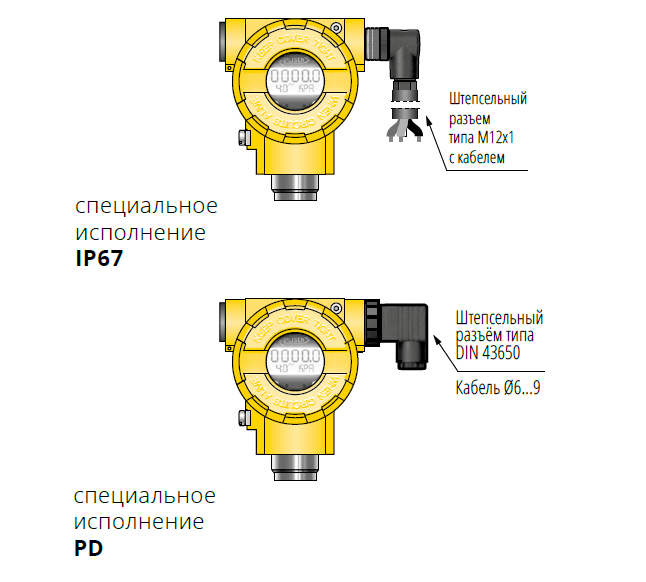

Конструкция корпуса даёт возможность поворота местного индикатора на 90°, поворота корпуса по отношению к приёмнику давления в пределах 0–355°, а также выбор направления ввода кабеля. Возможна комплектация, при которой в кабельный ввод встроен штепсельный разъем типа DIN 43650 со степенью защиты IP65 (специальное исполнение PD).
В преобразователях АРR-2000G PZ, корпус изготовлен из нержавеющей стали, механически стойкий, со степенью защиты IP66. Электронная схема залита защитным силиконовым компаундом.
В преобразователях АРR-2000G PD корпус выполнен из нержавеющей стали со стандартным штепсельным разъёмом DIN 43650 и степенью защиты IP65. Электронная схема залита защитным силиконовым компаундом.
Для измерений во взрывоопасных зонах предусмотрено специальное исполнение Ex (кроме исполнения APR-2000G ALE).
Возможно специальное исполнение Q… для повышения показателей надёжности преобразователя путём дополнительной тренировки прибора в климатической камере.

Монтаж

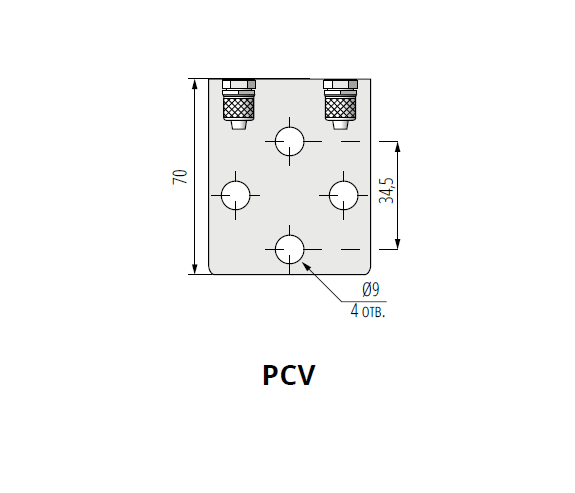

Преобразователь в исполнении PD или PZ в варианте экономичного присоединения PCV можно устанавливать на произвольной стабильной конструкции, используя монтажные зажимы с отверстиями Ø9. Датчик с корпусом AL в варианте экономичного исполнения можно устанавливать на трубе Ø30…65 используя крепление AL.

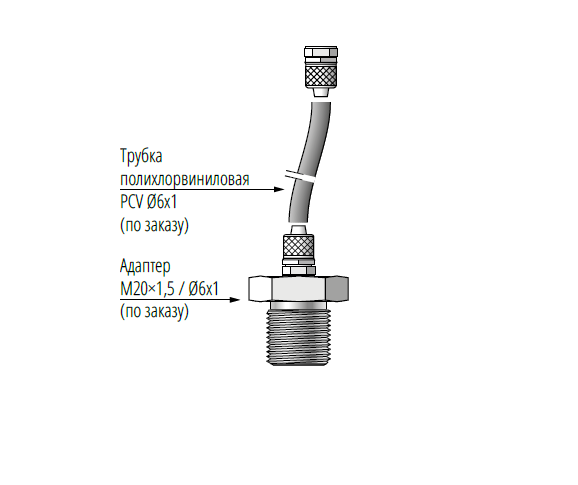

Присоединение PCV оснащено штуцерами с зажимными гайками, приспособленными для работы с эластичной импульсной трубкой Ø6×1. В случае применения металлической трубки для снятия импульса с объекта, предлагаем адаптер М20×1,5 для насадок Ø6×1.

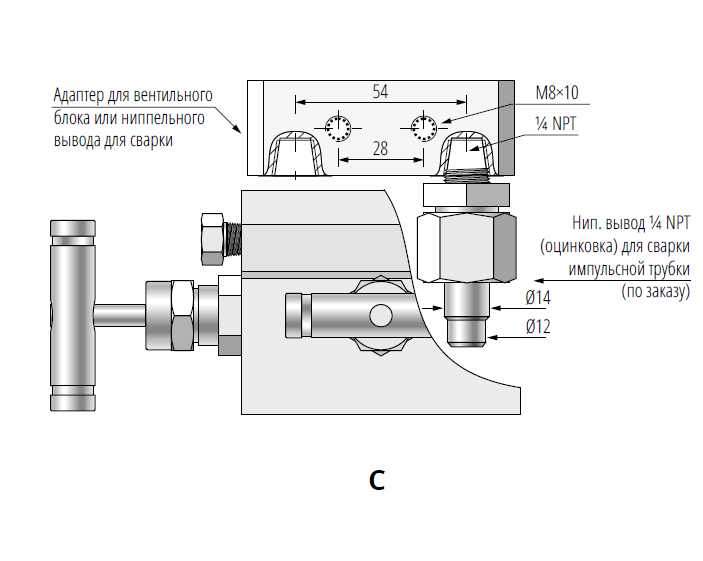

Преобразователь с присоединением типа С монтируется с трёхходовым или пятиходовым вентильным блоком. Фирма “APLISENS S.A.” предлагает смонтированные уже на заводе преобразователи с вентильными блоками.

Способы электрического подключения
ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОННОЙ ЧАСТИ И СПОСОБЫ ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ
Тип Вариант исполнения Двухпроводная линия связи
4÷20 мА + HART
Описание
ALW Питание подключается на клеммы SIGNAL+ SIGNAL– с соблюдением полярности, показанной на рисунке. В случае недостаточного сопротивления нагрузки преобразователя для обмена данных HART (R0 < 240 Ом, где R0 – сумма входных сопротивлений вторичных приборов и внутреннего сопротивления источника питания), добавляем в цепь резистор 240 Ом, находящийся на плате преобразователя, снимая перемычку с клемм SIGNAL– TEST–. Если сопротивление нагрузки превышает 240 Ом, то не рекомендуется использовать внутренний резистор, который внесет перепад напряжения около 5В. Для электрического подключения цифровых преобразователей рекомендуется применение экранированных кабелей. Экран подключаем к клемме заземления в соединительной коробке преобразователя
Тип Вариант исполнения Двухпроводная линия связи
4÷20 мА + HART
Трехпроводная линия связи
0÷5 мА; 0÷20 мА + HART
Описание
ALE В зависимости от потребностей пользователя, можно использовать одну из двух схем подключения:
– в режиме двухпроводной линии (4-20 мА) подключение к двум клеммам на левой стороне (обозначены как «4-24 мА LOOP»);
– в режиме трехпроводной линии (0…5 мА или 0…20 мА) необходимо объединить перемычкой две средние клеммы. Напряжение питания необходимо подать на крайние клеммы платы. Выходной сигнал снимается со средней клеммы, согласно схеме подключения.
Тип Вариант исполнения Двухпроводная линия связи
4÷20 мА + HART
Описание
ALW/PD Для выполнения соединений необходимо снять клеммный блок с контактов преобразователя вместе с его крышкой. Для этого необходимо выкрутить и вытащить монтажный винт, а затем вынуть клеммный блок из крышки, приподнимая его отвёрткой, вставленной в предусмотренное для этого углубление, и подключить провода к блоку.
PD
Тип Вариант исполнения Двухпроводная линия связи
4÷20 мА + HART
Описание
PZ Преобразователь с кабельным присоединением типа PZ имеет несъемную металлическую соединительную коробку, установленную в верхней части корпуса. Коробка закрыта герметичной крышкой и имеет внутреннюю и внешнюю клеммы заземления. Внутри монтируется клеммный блок с клеммами 1, 2, 3. Подключение миллиамперметра к гнездам 1 и 3 позволяет измерять токовый сигнал преобразователя, не разрывая цепи.
Специальные исполнения
СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ APR-2000G по типу электрического присоединения
ALW ALE PD PZ
Искробезопасное исполнение Ex Ex
Штепсельный разъём DIN 43650 PD
Материал корпуса – нержавеющая сталь 316ss SN
Диапазон термокомпенсации от -30ºС до +80ºС (-30)
Степень защиты корпуса IP67 IP67
Дополнительная тренировка прибора для увеличения надёжности Q…

Интерфейс, конфигурация

Связь пользователя с преобразователем APR-2000G осуществляется посредством протокола HART. При этом, в качестве линии связи, используется цепь выходного сигнала. Обмен данными с преобразователем осуществляется с помощью:
     » коммуникатора КАР-03 – персонального устройства с собственным аккумуляторным питанием. Для связи с преобразователями во взрывоопасной зоне доступен коммуникатор в искробезопасном исполнении – KAP-03Ex;
     » персонального компьютера с использованием программного обеспечения „RAPORT-2”, производства фирмы «APLISENS S.A.» , и конвертера HART/USB. Для подключения используется USB кабель или Bluetooth соединение;
     » мобильных устройств на базе Android, с использованием мобильного приложения “Aplisens Mobile Configurator” (доступно в “Google Play“), и конвертера HART/USB. Для подключения используется Bluetooth соединение.
     » некоторых других коммуникаторов, поддерживающих протокол HART.
Обмен данными с преобразователем позволяет осуществлять:
     » идентификацию преобразователя;
     » конфигурацию выходных параметров:
        – единиц измерения;
        – верхней и нижней границы установленного диапазона измерений;
        – времени демпфирования;
        – характеристик преобразования (линейной, квадратичной, квадратного корня, характеристик пользователя);
     » отсчёт измеряемой в данный момент величины давления, выходного тока и уровня выходного сигнала в %;
     » задание значения выходного тока;
     » калибровку преобразователя по отношению к образцовому давлению.
Для преобразователей исполнения ALW и ALE, оснащённых индикатором, можно конфигурировать режим работы индикатора:
     » цифровой отсчёт давления, воздействующего на измерительный элемент,
     » отсчёт выходного тока в % либо единицах пользователя (отсчёт учитывающий конфигурацию, т.е. диапазон, демпфирование и характеристику преобразования).
