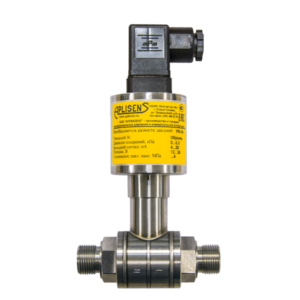

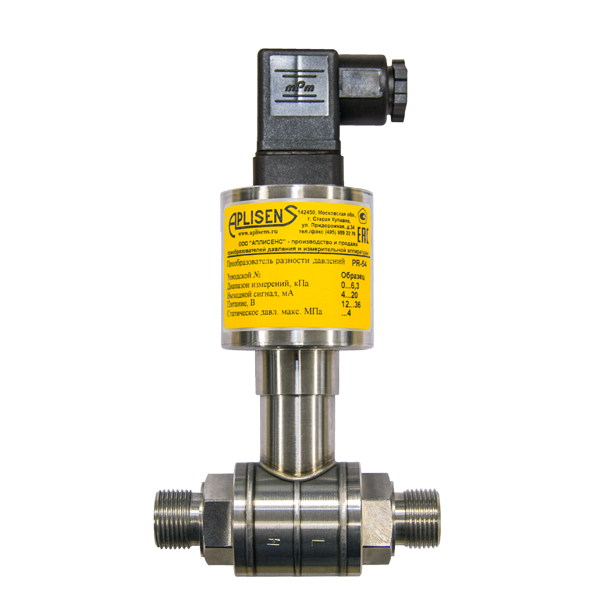

PR-54
Преобразователь давления измерительный

разность давлений

» Верхний предел измерений:
     1,6 МПа
» Минимальная ширина диапазона:
      2 кПа
» Предел допускаемой приведенной погрешности:
     ±0,2%
» Выходной сигнал:
     4…20 мА
     0…10 В
     0…2 В
     0,4…2 В

Назначение

Преобразователь PR-54 предназначен для измерений разности давлений газов, паров и жидкостей, преобразования измеренной разности давлений в унифицированный аналоговый выходной сигнал постоянного тока.

Метрологические и технические характеристики

МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ PR-54
Диапазон измерений (ДИ) кПа	Допускаемая перегрузка кПа		Предел допускаемой приведённой погрешности
			Основная	Дополнительная
	по типу присоединения		в диапазоне окружающей среды от +15 до +25 °C, % (ДИ)	вызванная изменением окружающей среды, %(ДИ) / 10°C		вызванная изменением статического давления, % (ДИ) / 1МПа
	С, CH	Р
Любая ширина диапазона измерений в пределах от 1.6 кПа до 1600 кПа
от 0…2 до 0…10	25000 40000*	4000	±0,4	±0,3 max ±0,4		±0,1
от 0…10 до 0…100			±0,3
от 0…100 до 0…1600			±0,25	±0,2 max ±0,3
*Cпец. исп. (см. “КОНСТРУКЦИЯ”)
Диапазон термокомпенсации
Стандартное исполнение, °C				-10…+70
Предел допускаемой дополнительной приведённой погрешности
Вызванной изменением напряжения питания, % (ДИ) / В				±0,005
Гистеризес, повторяемость
Стандартное исполнение, %				0,05
КОНСТРУКЦИЯ PR-54				по типу электрического присоединения
Степень защиты оболочки				PD
Стандартное исполнение				IP54
РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ PR-54				по типу присоединения
Диапазон температур окружающей среды				С, CH		Р
Стандартное исполнение, ℃				-40…+80		-25…+80
Диапазон температур среды измерения
Стандартное измерение, ℃				-40…+120
Измерение с использованием мембранного разделителя, либо импульсной трубки, ℃				свыше +120
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ PR-54				по выходному сигналу
Выходной сигнал				4…20 мА	0…5 мА	0…20 мА	0…10 В
Аналоговый токовый, мА			(двухпров. линия связи)	4…20	–	–	–
Аналоговый токовый, мА			(трёхпров. линия связи)	–	0…5	0…20	–
Аналоговый напряжение, В				–	–	–	0…10
Напряжение питания постоянного тока
Стандартное исполнение, В				10…39	13…39
Активное сопротивление нагрузки
Стандартное исполнение, Ом			Uп – напряжение питания, В Umin – мин. напряжение питания, В	R=(Uп-Umin)/0,02A	≥ 20000

Конструкция

Измерительным элементом является пьезорезистивная монолитная кремниевая структура, встроенная в приёмник давлений, отделенный от измеряемой среды разделительными мембранами и заполненный специальной жидкостью.
Конструкция приёмника гарантирует устойчивость преобразователя к ударным воздействиям измеряемым давлением и к перегрузке по давлению до предельно допустимого статического давления 25 МПа или в специальном исполнении 40 МПа.
Электронная схема находится в корпусе со степенью защиты IP 54. Электрическое присоединение осуществляется с помощью штепсельного разъёма DIN 43650.

Настройка и калибровка

Пользователь с помощью потенциометров имеет возможность корректировки „нуля” и диапазона в пределах до 10% без взаимодействия настроек. Доступ к внешней регулировке „нуля” находится под резиновой пробкой в верхней части корпуса преобразователя.
Калибровка диапазона измерения возможна после снятия корпуса.

Монтаж

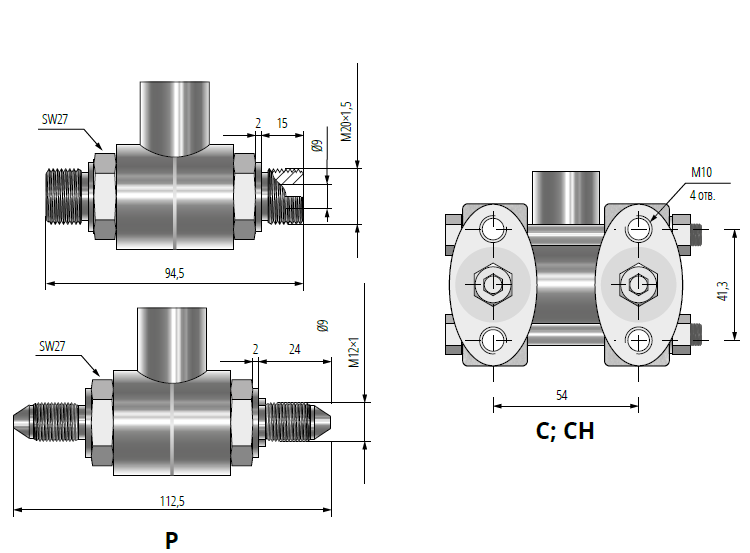

Учитывая небольшую массу, преобразователь с присоединительным устройством типа Р монтируется непосредственно на импульсных трубках. Для монтажа в любом положении предлагаем крепление AL производства APLISENS®.
Преобразователь с присоединительным устройством типа С, целесообразно монтировать с вентильным блоком. Производитель рекомендует использовать вентильные блоки серии VM-3 и VM-5. Для монтажа в любом положении на трубе 2″ либо стенке, предлагаем крепление C-2″.
Для измерения уровня в закрытых резервуарах сред, требующих специальных процессных присоединений (химическая, пищевая, нефтеперерабатывающая и другие промышленности), преобразователь оснащён одним из разделителей производства APLISENS®.

Способы электрического подключения

ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОННОЙ ЧАСТИ И СПОСОБЫ ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ
Тип	Вариант исполнения	Двухпроводная линия связи 4÷20 мА	Трехпроводная линия связи 0÷10 В; 0÷2 В; 0,4÷2 В	Описание

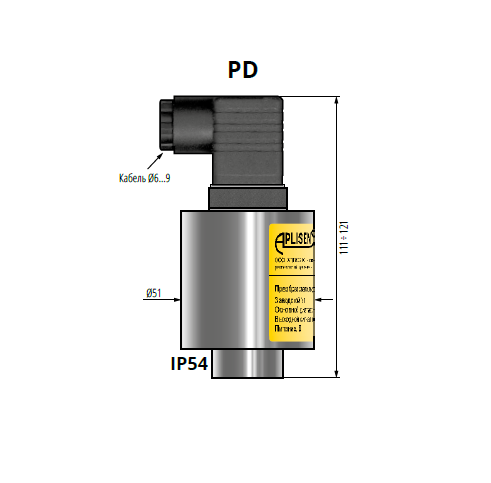

PD				С одной стороны корпуса для преобразователей в исполнении PD навинчена ответная часть электрического штепсельного разъёма DIN 43650. После отвинчивания и удаления ответной части открывается доступ к потенциометрам “Нуль” и “Диапазон”. Для выполнения соединений необходимо снять клеммный блок с контактов преобразователя вместе с его крышкой, затем вытащить монтажный винт, а после – блок из крышки, приподнимая его отвёрткой, вставленной в предусмотренное для этого углубление, и подключить провода к блоку. Преобразователи в исполнении PD имеют контакт заземления, который не может быть использован для подключения защитного заземления. Он может использоваться только для функционального заземления. Если в процессе подключения обеспечена гальваническая связь преобразователя с правильно заземлённым металлическим трубопроводом или резервуаром, дополнительное заземление не требуется.
