Преобразователи разности давлений

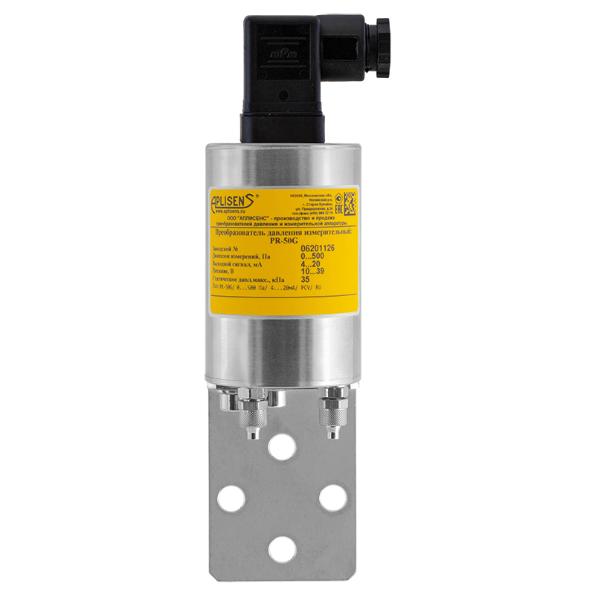

PR-50G
Преобразователь давления измерительный
разность давлений
» Верхний предел измерений:
20 кПа
» Минимальная ширина диапазона:
0,25 кПа
» Предел допускаемой приведенной погрешности:
± 0,3%
» Выходной сигнал:
4 ÷ 20 мА
0 ÷ 5 мА
0 ÷ 20 мА
0 ÷ 10 В
Руководство по эксплуатации
Скачать опросный листНазначение
Преобразователь давления измерительный PR-50G предназначен для измерения давления, вакуумметрического давления, а также разницы давления безвредных газов. Типичным применением преобразователя является измерение давлений порывов, тяги дымоотводов или давления (также вакуумметрического давления) в камерах сгорания.
Метрологические и технические характеристики
| МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ PR-50G | ||||||
| Диапазон измерений (ДИ), кПа |
Допускаемая перегрузка , кПа |
Предел допускаемой приведённой погрешности | ||||
| Основная | Дополнительная | |||||
| в диапазоне окружающей среды от +15 до +25 °C, % (ДИ) |
вызванная изменением окружающей среды, %(ДИ)/10°C |
вызванная изменением статического давления, %(ДИ)/1МПа |
||||
| Любая ширина диапазона измерений в пределах от 0,25 кПа до 20 кПа | ||||||
| 0…0,25 | 35 | ±1,6 | ±1 | ±0,1 | ||
| от 0…0,25 до 0…0,7 |
±0,6 | ±0,6 | ||||
| от 0…0,7 до 0…2,5 |
100 | ±0,3 | ||||
| от 0…2,5 до 0…20 |
±0,3 | |||||
| Диапазон термокомпенсации | ||||||
| Стандартное исполнение, °C | +5…+50 | |||||
| Предел допускаемой дополнительной приведённой погрешности | ||||||
| Вызванной изменением напряжения питания, % (ДИ) / В | ±0,005 | |||||
| Гистеризес, повторяемость | ||||||
| Стандартное исполнение, в зависимости от ДИ, % | 0,05…0,25 | |||||
| КОНСТРУКЦИЯ PR-50G | по типу электрического присоединения | |||||
| Степень защиты оболочки | PD | |||||
| Стандартное исполнение | IP65 | |||||
| РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ PR-50G | ||||||
| Диапазон температур окружающей среды | ||||||
| Стандартное исполнение, ℃ | +5…+50 | |||||
| Диапазон температур среды измерения | ||||||
| Стандартное измерение, ℃ | -25…+80 | |||||
| ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ PR-50G | по выходному сигналу | |||||
| Выходной сигнал | 4…20 мА | 0…5 мА | 0…20 мА | 0…10 В | ||
| Аналоговый токовый, мА | (двухпров. линия связи) | 4…20 | – | – | – | |
| Аналоговый токовый, мА | (трёхпров. линия связи) | – | 0…5 | 0…20 | – | |
| Аналоговый напряжение, В | – | – | – | 0…10 | ||
| Напряжение питания постоянного тока | ||||||
| Стандартное исполнение, В | 10…39 | 13…39 | ||||
| Активное сопротивление нагрузки | ||||||
| Стандартное исполнение, Ом | R=(Uп-Umin)/0,02A | ≥ 20000 | ||||
Конструкция
Конструкция преобразователя допускает перегрузку до 100 кПа. Электронная система находится в корпусе со степенью защиты IP54.
Монтаж

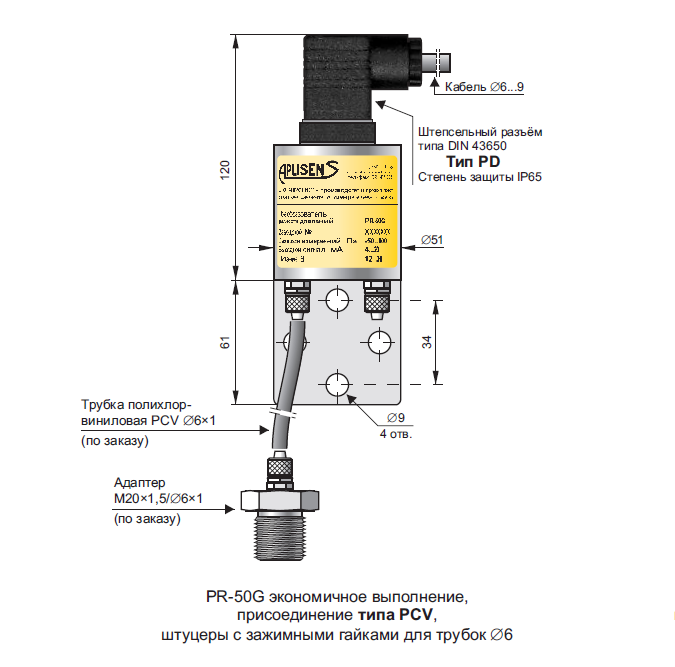

Преобразователь в варианте экономичного исполнения можно устанавливать на произвольной стабильной конструкции, используя монтажные зажимы с отверстиями Ø9.

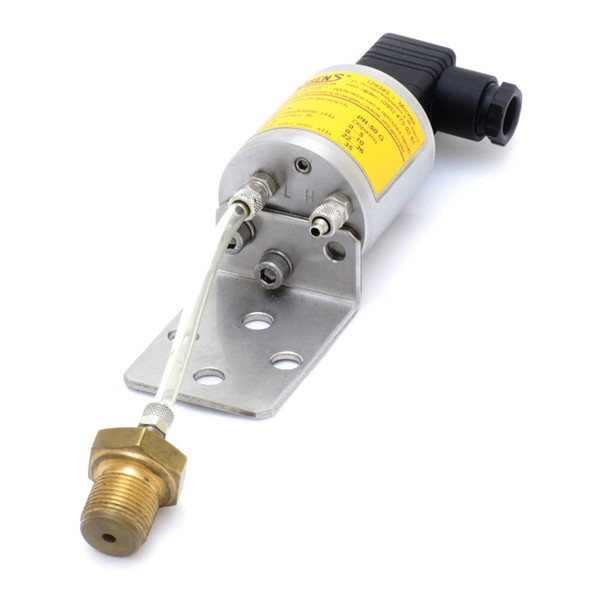

Преобразователь оснащен штуцерами с зажимными гайками, приспособленными для работы с эластичной импульсной трубкой Ø6×1.
В случае наличия значительной разницы высот между местом установки преобразователя и пунктом снятия давления с объекта, предлагается адаптер М20×1,5 для насадок Ø6×1.

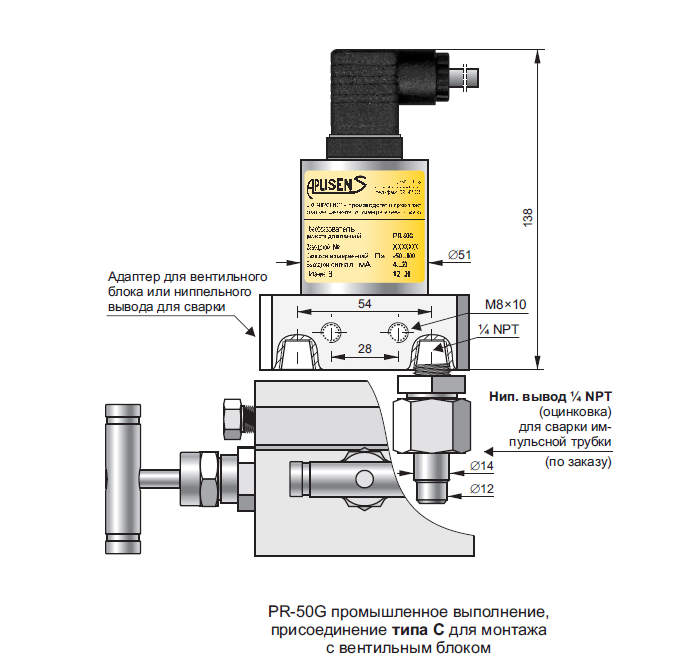

Преобразователь с присоединением типа С монтируется с трёхходовым или пятиходовым вентильным блоком. Фирма “APLISENS S.A.” предлагает смонтированные уже на заводе преобразователи с вентильными блоками.
Способы электрического подключения

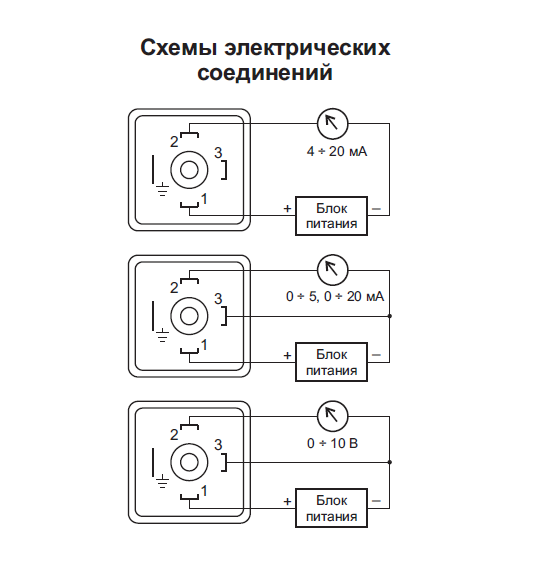

| ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОННОЙ ЧАСТИ И СПОСОБЫ ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ | ||||
| Тип | Вариант исполнения | Двухпроводная линия связи 4÷20 мА |
Трехпроводная линия связи 0÷10 В; 0÷2 В; 0,4÷2 В |
Описание |
| PD |  |
 |
 |
С одной стороны корпуса для преобразователей в исполнении PD навинчена ответная часть электрического штепсельного разъёма DIN 43650. После отвинчивания и удаления ответной части открывается доступ к потенциометрам “Нуль” и “Диапазон”. Для выполнения соединений необходимо снять клеммный блок с контактов преобразователя вместе с его крышкой, затем вытащить монтажный винт, а после – блок из крышки, приподнимая его отвёрткой, вставленной в предусмотренное для этого углубление, и подключить провода к блоку. Преобразователи в исполнении PD имеют контакт заземления, который не может быть использован для подключения защитного заземления. Он может использоваться только для функционального заземления. Если в процессе подключения обеспечена гальваническая связь преобразователя с правильно заземлённым металлическим трубопроводом или резервуаром, дополнительное заземление не требуется. |
Настройка и калибровка
Потребитель с помощью потенциометров имеет возможность корректировки „нуля” и диапазона измерений в пределах до 10% без взаимодействия настроек.
Доступ к внешней регулировке „нуля” находится под резиновой пробкой в верхней части корпуса преобразователя. Калибровка диапазона измерения возможна после снятия корпуса.
Рекомендации по эксплуатации
Преобразователь должен быть установлен вертикально. Подводка импульсных трубок должна обеспечивать отток возможного конденсата в направлении объекта. В случае наличия значительных разниц высоты между местом установки датчика и пунктом снятия импульса может возникнуть эффект „плавания” измерения при изменениях температуры импульсной трубки. Этот эффект можно уменьшить, проведя параллельно с импульсной трубкой компенсационную трубку от штуцера относительного давления преобразователя до высоты снятия импульса.
С целью исключения возможности проникновения пыли в измерительные камеры преобразователя, следует очень аккуратно производить установку импульсных трубок, обращая особенное внимание на плотность соединений импульсных трубок с преобразователем.
