Преобразователи разности давлений

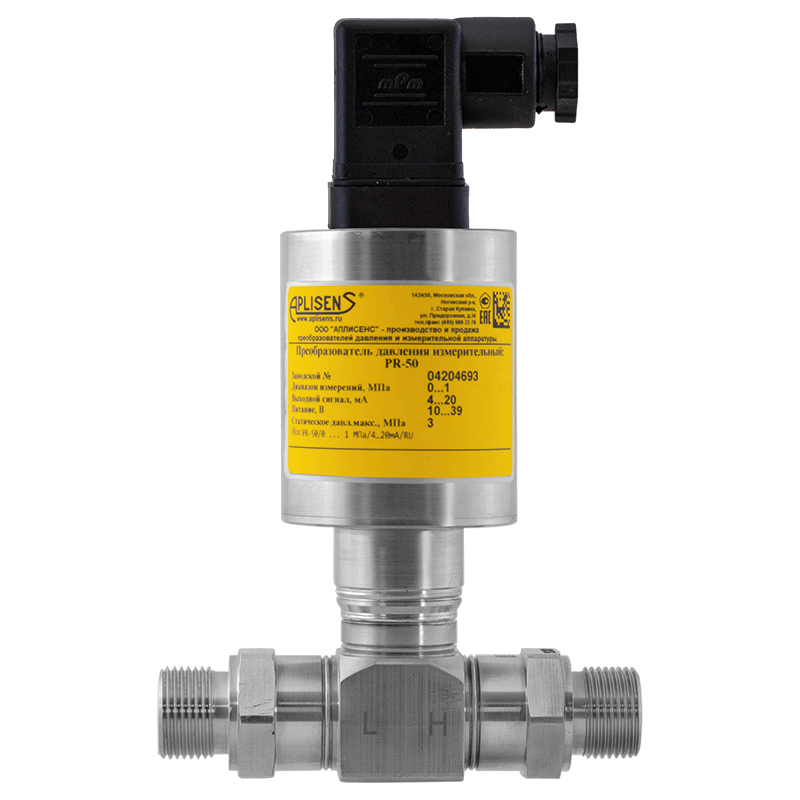

PR-50
Преобразователь давления измерительный
разность давлений
» Верхний предел измерений:
2,5 МПа
» Минимальная ширина диапазона:
1 кПа
» Предел допускаемой приведенной погрешности:
± 0,3 %
» Любой стандарт выходного сигнала:
4 … 20 мА
0 … 5 мА
0 … 20 мА
0 … 10 В
Назначение
Преобразователь PR-50 предназначен для измерений разности давлений газов, паров и жидкостей, преобразования измеренной разности давлений в унифицированный аналоговый выходной сигнал постоянного тока.
Метрологические и технические характеристики
МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ PR-50 | |||||||||
Диапазон измерений (ДИ) кПа |
Допускаемая перегрузка кПа |
Предел допускаемой приведённой погрешности | |||||||
Основная | Дополнительная | ||||||||
в диапазоне окружающей среды от +15 до +25 °C % (ДИ) |
вызванная изменением окружающей среды, %(ДИ) / 10°C |
вызванная изменением статического давления, % (ДИ) / 1МПа |
|||||||
Любая ширина диапазона измерений в пределах от 1 кПа до 2500 кПа | |||||||||
от 0…1 до 0…10 |
50 | ±0,5 | ±0,3 max ±0,4 |
±0,1 | |||||
от 0…10 до 0…40 |
200 | ±0,3 | |||||||
от 0…40 до 0…2500 |
ДИ х 3 max 3400 |
±0,2 max ±0,4 |
|||||||
Диапазон термокомпенсации | |||||||||
Стандартное исполнение, °C | -10…+70 | ||||||||
Предел допускаемой дополнительной приведённой погрешности | |||||||||
Вызванной изменением напряжения питания, % (ДИ) / В | ±0,005 | ||||||||
Гистеризес, повторяемость | |||||||||
Стандартное исполнение, % | 0,05 | ||||||||
КОНСТРУКЦИЯ PR-50 | по типу электрического присоединения | ||||||||
Степень защиты оболочки | PD | ||||||||
Стандартное исполнение | IP54 | ||||||||
РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ PR-50 | |||||||||
Диапазон температур окружающей среды | |||||||||
Стандартное исполнение, ℃ | 0…+70 | ||||||||
Диапазон температур среды измерения | |||||||||
Стандартное измерение, ℃ | -40…+95 | ||||||||
Измерение с использованием мембранного разделителя, либо импульсной трубки, ℃ | свыше +95 | ||||||||
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ PR-50 | по выходному сигналу | ||||||||
Выходной сигнал | 4…20 мА | 0…5 мА | 0…20 мА | 0…10 В | |||||
Аналоговый токовый, мА | (двухпров. линия связи) | 4…20 | – | – | – | ||||
Аналоговый токовый, мА | (трёхпров. линия связи) | – | 0…5 | 0…20 | – | ||||
Аналоговый напряжение, В | – | – | – | 0…10 | |||||
Напряжение питания постоянного тока | |||||||||
Стандартное исполнение, В | 10…39 | 13…39 | |||||||
Потребление тока | |||||||||
Стандартное исполнение, мА | ≤ 25 | 2,5 | |||||||
Активное сопротивление нагрузки | |||||||||
Стандартное исполнение, Ом | Uп – напряжение питания, В Umin – мин. напряжение питания, В |
R=(Uп-Umin)/0,02A | ≥ 20000 | ||||||
Конструкция
Измерительным элементом является пьезорезистивная монолитная кремниевая структура, встроенная в приёмник давлений, отделенный от измеряемой среды разделительными мембранами и заполненный специальной жидкостью.
Электронная схема находится в корпусе со степенью защиты IP 54. Электрическое присоединение осуществляется с помощью штепсельного разъёма DIN 43650.
Настройка и калибровка
Пользователь с помощью потенциометров имеет возможность корректировки „нуля” и диапазона в пределах до 10% без взаимодействия настроек. Доступ к внешней регулировке „нуля” находится под резиновой пробкой в верхней части корпуса преобразователя. Калибровка диапазона измерения возможна после снятия корпуса.

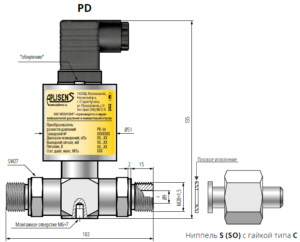

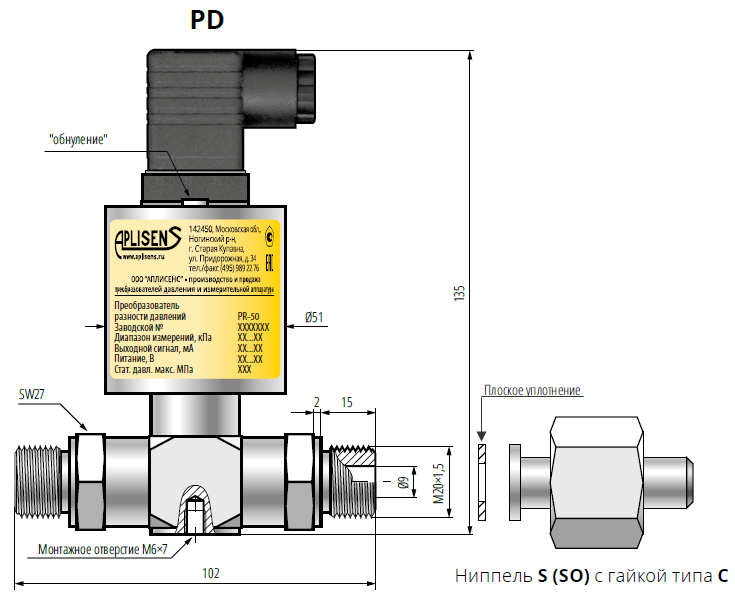

Монтаж
Учитывая небольшую массу, преобразователь монтируется непосредственно на импульсных трубках.
При монтаже на конструкции можно использовать резьбовое отверстие M6×7.
Для монтажа в любом положении на трубе Ø25 предлагается полный комплект крепления производства фирмы АПЛИСЕНС

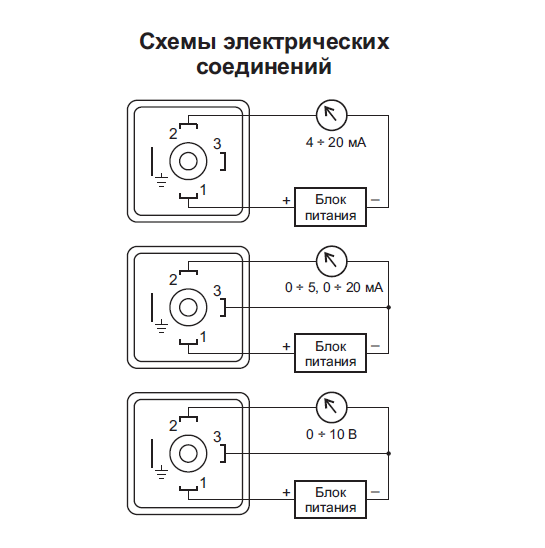

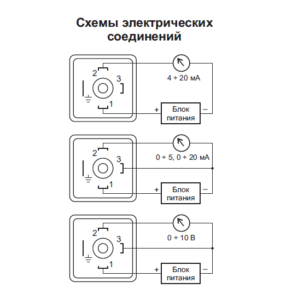

Способы электрического подключения
ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОННОЙ ЧАСТИ И СПОСОБЫ ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ | ||||
Тип | Вариант исполнения | Двухпроводная линия связи 4÷20 мА |
Трехпроводная линия связи 0÷10 В; 0÷2 В; 0,4÷2 В |
Описание |
PD | С одной стороны корпуса для преобразователей в исполнении PD навинчена ответная часть электрического штепсельного разъёма DIN 43650. После отвинчивания и удаления ответной части открывается доступ к потенциометрам “Нуль” и “Диапазон”. Для выполнения соединений необходимо снять клеммный блок с контактов преобразователя вместе с его крышкой, затем вытащить монтажный винт, а после – блок из крышки, приподнимая его отвёрткой, вставленной в предусмотренное для этого углубление, и подключить провода к блоку. Преобразователи в исполнении PD имеют контакт заземления, который не может быть использован для подключения защитного заземления. Он может использоваться только для функционального заземления. Если в процессе подключения обеспечена гальваническая связь преобразователя с правильно заземлённым металлическим трубопроводом или резервуаром, дополнительное заземление не требуется. | |||
