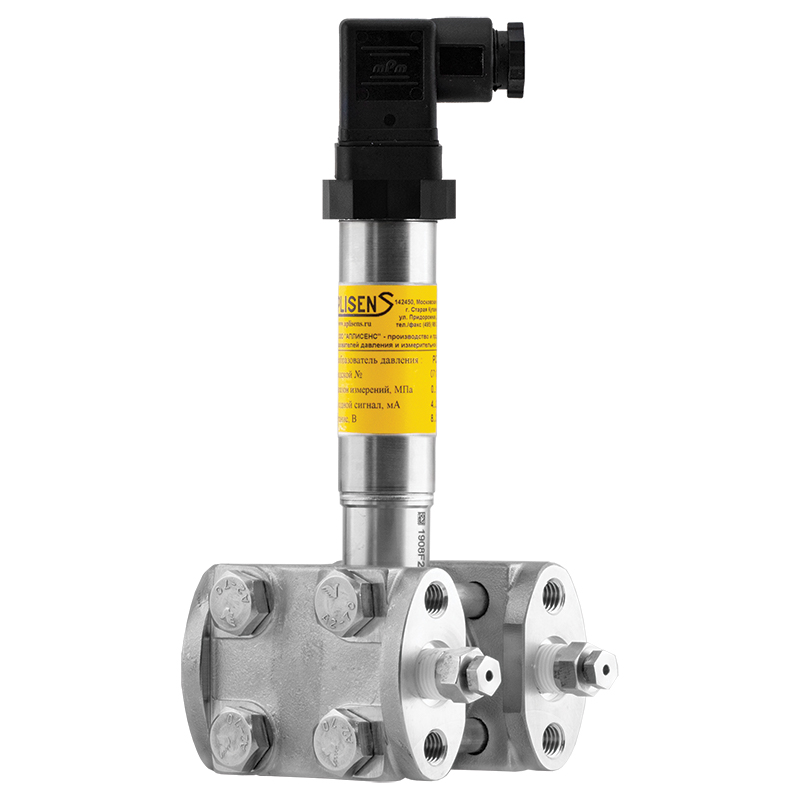

PR-28
Преобразователь давления измерительный

разность давлений

» Верхний предел измерений:
     2,5 МПа
» Минимальная ширина диапазона:
     1,6 кПа
» Предел допускаемой приведенной погрешности:
     ±0,25%
» Выходной сигнал:
     4…20 мА
     0…10 В
     0…2 В
     0,4…2 В
» Устойчивость к перегрузке давлением:
     до 40 МПа
» Взрывозащита (Ex):
     Ga/Gb Ex ia llC T4/T5/T6X
     Ex ia lllC T110°C Da
     PO Ex ia l Ma X
» Исполнение Safety (SIL1)

Назначение

Преобразователь давления измерительный PR-28 предназначен для измерений разности давлений газов, паров и жидкостей (в том числе, агрессивных веществ), и преобразования измеренной разности давлений в унифицированный аналоговый выходной сигнал постоянного тока 4…20 мА либо по напряжению 0…10 В, 0…2 В, 0,4…2 В.
Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделён от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью.

Метрологические и технические характеристики

МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ PR-28
Диапазон измерений (ДИ), кПа		Допускаемая перегрузка, кПа		Предел допускаемой приведённой погрешности
				Основная		Дополнительная
по типу присоединения				в диапазоне окружающей среды от +15 до +25 °C, % (ДИ)		вызванная изменением окружающей среды, %(ДИ) / 10°C		вызванная изменением статического давления, % (ДИ) / 1МПа
C, CH	Р	С, CH	Р
Любая ширина диапазона измерений в пределах от 1 кПа до 2500 кПа
от 0…1,6 до 0…10		25000 40000*	4000	±0,4		±0,6 max ±1		±0,05
от 0…10 до 0…40						±0,3 max ±0,4
от 0…40 до 0…100				±0,25
от 0…100 до 0…1600	от 0…40 до 0…2500
*Cпец. исп. (см. “КОНСТРУКЦИЯ”)						по выходному сигналу
Диапазон термокомпенсации						4…20 мА	0…10 В	0…2 В	0,4…2 В
Стандартное исполнение, °C						-10…+70
Предел допускаемой дополнительной приведённой погрешности
Вызванной изменением напряжения питания, % (ДИ) / В						±0,005		±0,05
Гистеризес, повторяемость
Стандартное исполнение, %						0,05
КОНСТРУКЦИЯ PR-28				По типу электрических присоединений
Степень защиты оболочки				PD; PDD	ALW	PM12	PZ	PK	PKD
Стандартное исполнение				IP65	IP65	–	IP66	–	–
Стандартное исполнение с кабелем 3м				–	IP67	IP67	–	IP67	IP67
РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ PR-28						по выходному сигналу
Диапазон температур окружающей среды						4…20 мА	0…10 В	0…2 В	0,4…2 В
Стандартное исполнение, ℃						-50…+85
С присоединением типа С и стандартной термокомпенсацией, ℃						-25…+85
Диапазон температур среды измерения
Стандартное измерение, ℃						-40…+120
Измерение с использованием мембранного разделителя, либо импульсной трубки, ℃						свыше +120
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ PR-28						по выходному сигналу
Выходной сигнал						4…20 мА	0…10 В	0…2 В	0,4…2 В
Аналоговый токовый, мА				(двухпров. линия связи)		4…20	–	–	–
Аналоговый напряжение, В				(трёхпров. линия связи)		–	0…10	0…2	0,4…2
Напряжение питания постоянного тока
Стандартное исполнение, В				PD; PK; PZ; PM12		8…36	13…30	3,3…5,6 (3,6)
				ALW (с подсветкой)		11…36 (12…36)	–	–	–
Специальное исполнение Ex, В				PD; PK; PZ; PM12		9…28	–	3,3…5,6 (3,6)
				ALW (с подсветкой)		11…28 (15…28)	–	–	–
Специальное исполнение Safety, В						10,5…36	–	–	–
Специальное исполнение Ex /Safety, В						12…28	–	–	–
Потребление тока
Стандартное исполнение, мА						≤ 25		2,5
Активное сопротивление нагрузки
Стандартное исполнение, Ом			Uп – напряжение питания, В Umin – мин. напряжение питания, В			R=(Uп-Umin)/0,02 A	≥ 20000

Конструкция

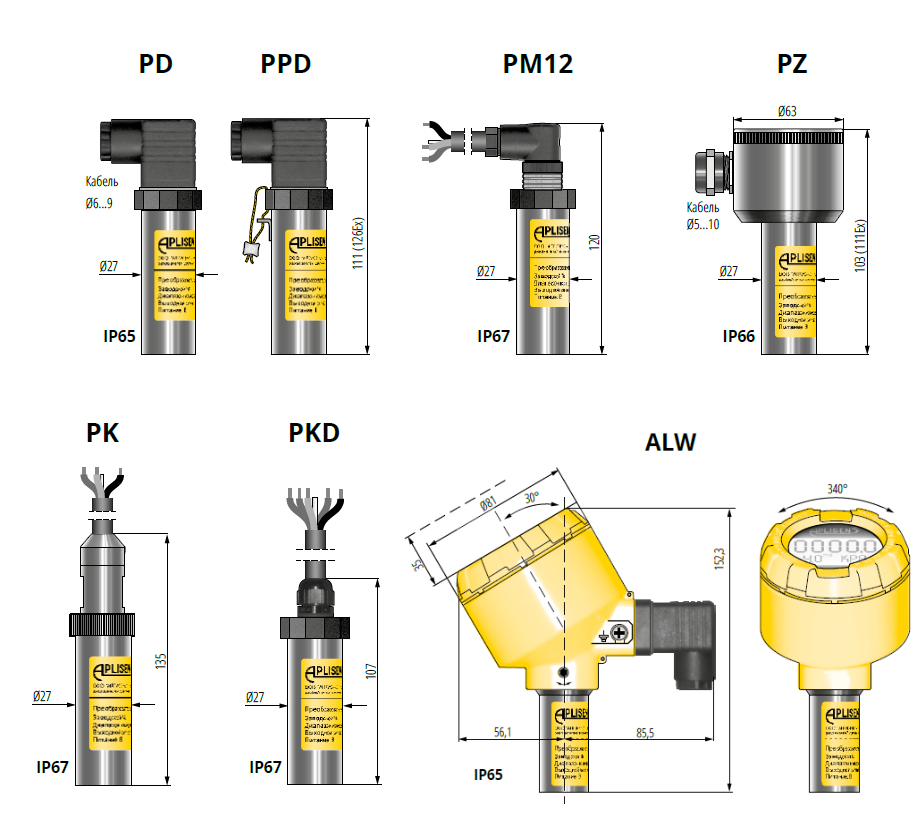

В преобразователях PR-28, для защиты от агрессивных воздействий, электронная схема залита силиконовым компаундом и помещена в корпус из нержавеющей стали 0H17N12M2T (316ss), со степенью защиты от IP65 до IP67, в зависимости от типа электрического присоединения:
     –Тип PD. Степень защиты корпуса – IP65. Штепсельный разъём типа DIN 43650. Возможно исполнение типа РPD, при котором штепсельный разъём приспособлен к пломбированию (ограничение доступа к потенциометрам настроек).
     –Тип PM12. Степень защиты корпуса – IP67. Штепсельный разъём типа M12×1. Электрическое кабельное присоединение, соединение с атмосферой с обратной стороны измерительной мембраны, осуществляется посредством капилляра, находящегося в кабеле. Длина кабеля – 3 м, по умолчанию.

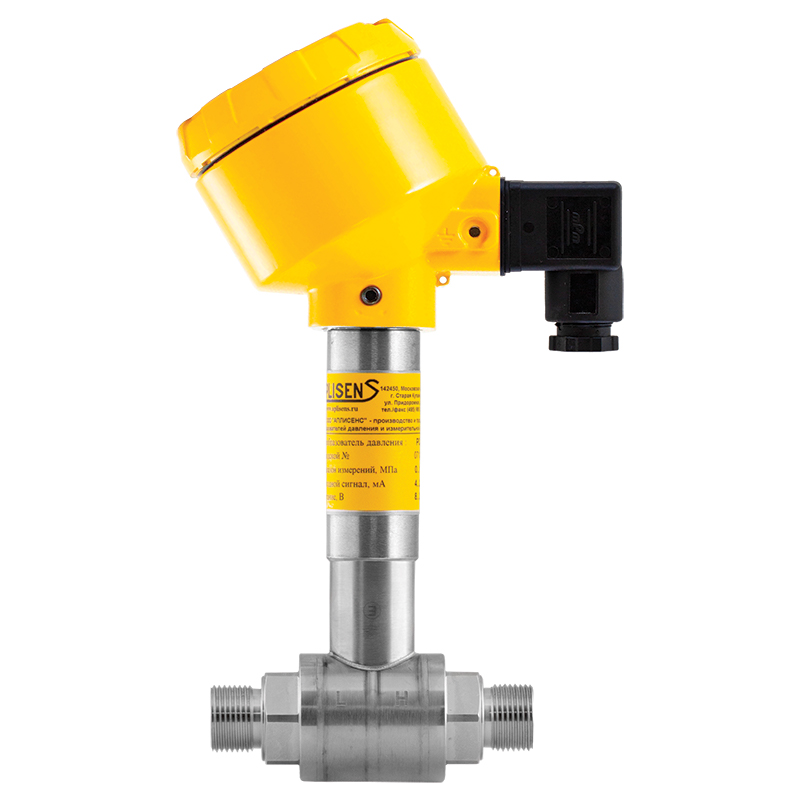

     –Тип ALW. Степень защиты корпуса – IP65. Имеет местный индикатор, встроенный в корпус, выполненный из алюминия. Конструкция корпуса даёт возможность поворота местного индикатора на 90°, поворота корпуса по отношению к приёмнику давления в пределах 0–340°.
Подключение линии связи производится с использованием штепсельного разъёма типа DIN 43650 (PD) или штепсельного разъёма типа M12×1 (PM12), при котором степень защиты корпуса – IP67. Конфигурируемый жидкокристаллический индикатор с подсветкой, рабочий диапазон, температуры которого -30…+65°C, позволяет отображать: значения давления, действующего на измерительный элемент; значения выходного тока в мА или в процентах от диапазона; шкалу пользователя.
     –Тип PZ. Степень защиты корпуса – IP66. Корпус изготовлен из нержавеющей стали, механически стойкий. Имеет зажимную коробку с сальником M20×1,5. Наличие зажимной колодки позволяет измерять выходной ток, не разрывая цепь.
     –Тип PK. Степень защиты корпуса – IP67. Электрическое кабельное присоединение, соединение с атмосферой, с обратной стороны измерительной мембраны, осуществляется посредством капилляра, находящегося в кабеле. Длина кабеля – 3 м, по умолчанию. Возможно исполнение типа PKD, имеющее пластиковый сальниковый ввод.
В преобразователях PC-28, для измерений во взрывоопасных зонах, предусмотрено специальное исполнение Ex. Конструкция приёмника гарантирует устойчивость преобразователя к ударным воздействиям измеряемым давлением и к перегрузке по давлению до предельно допустимого статического давления 25 МПа или 40 МПа в специальном исполнении 40 МПа.
В преобразователях PR-28, с выходным сигналом 4…20 мА, имеется: специальном исполнение Safety, в соответствии с сертификатом промышленной безопасности SIL.
Возможно специальное исполнение Q… для повышения показателей надёжности преобразователя путём дополнительной тренировки прибора в климатической камере.

Монтаж

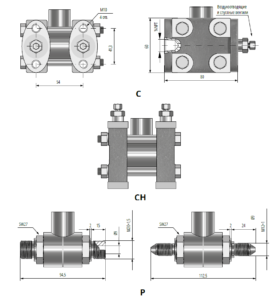

Учитывая небольшую массу, преобразователь с присоединительным устройством типа Р монтируется непосредственно на импульсных трубках.
Для монтажа в любом положении предлагаем крепление AL производства APLISENS®.
Преобразователь с присоединительным устройством типа С, целесооразно монтировать с вентильным блоком. Производитель рекомендует использовать вентильные блоки серии VM-3 и VM-5. Применение трёх- или пятиходовых вентильных блоков позволяет проводить „обнуление” преобразователей на объекте и в момент обслуживания импульсных трасс (дренирование, продувка). Для монтажа в любом положении на трубе 2″ либо стенке, предлагаем крепление C-2″.
Для измерения уровней жидкостей в закрытых резервуарах, требующих специальных разделительных устройств (химическая, сахарная промышленность и т.п.), преобразователь может быть оснащен одним из разделителей производства фирмы APLISENS®.

Специальные исполнения

СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ	по выходному сигналу
	4…20 мА	0…10 В	0…2 В	0,4…2 В
Искробезопасное исполнение	/Ex
SIL, соответствие требованиям ГОСТ Р МЭК 61508-1-2012	/Safety	–	–	–
Допускаемое статическое давление 40 МПа	/40 МПа
Дополнительная тренировка прибора для увеличения надёжности	/Q…

Способы электрического подключения

ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОННОЙ ЧАСТИ И СПОСОБЫ ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ
Тип	Вариант исполнения	Двухпроводная линия связи 4÷20 мА	Трехпроводная линия связи 0÷10 В; 0÷2 В; 0,4÷2 В	Описание
ALW				С одной стороны корпуса для преобразователей в исполнении PD навинчена ответная часть электрического штепсельного разъёма DIN 43650. После отвинчивания и удаления ответной части открывается доступ к потенциометрам “Нуль” и “Диапазон”. Для выполнения соединений необходимо снять клеммный блок с контактов преобразователя вместе с его крышкой, затем вытащить монтажный винт, а после – блок из крышки, приподнимая его отвёрткой, вставленной в предусмотренное для этого углубление, и подключить провода к блоку. Преобразователи в исполнении PD имеют контакт заземления, который не может быть использован для подключения защитного заземления. Он может использоваться только для функционального заземления. Если в процессе подключения обеспечена гальваническая связь преобразователя с правильно заземлённым металлическим трубопроводом или резервуаром, дополнительное заземление не требуется.
PD

Тип	Вариант исполнения	Двухпроводная линия связи 4÷20 мА	Трехпроводная линия связи 0÷10 В; 0÷2 В; 0,4÷2 В	Описание

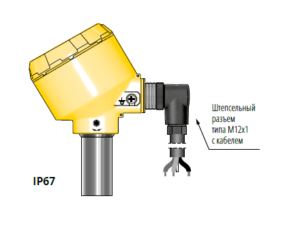

ALW/IP67				Преобразователи в исполнении РМ12 оснащаются кабельным вводом. Кабель, стандартной длины 3 метра, герметично зажат в нем с помощью сальников. Другие длины кабеля могут поставляться в соответствии с заказом. Кабель содержит капиллярную трубку, для связи измерительной головки с атмосферой. Преобразователи в исполнении РМ12 имеют контакт заземления, который не должен быть использован для подключения защитного заземления. Он может быть использован только для функционального заземления. Если в процессе подключения обеспечена гальваническая связь преобразователя с правильно заземлённым металлическим трубопроводом или резервуаром, дополнительное заземление не требуется.
PM12

Тип	Вариант исполнения	Двухпроводная линия связи 4÷20 мА	Трехпроводная линия связи 0÷10 В; 0÷2 В; 0,4÷2 В	Описание
PZ				Преобразователь с кабельным присоединением типа PZ имеет металлическую соединительную коробку, установленную в верхней части корпуса при помощи неразъемного соединения. Коробка закрыта герметичной крышкой и имеет внешнюю клемму заземления. Внутри монтируется клеммный блок с клеммами 1, 2, 3. После отвинчивания крышки клеммной коробки открывается доступ к потенциометрам “Нуль” и “Диапазон”. Подключение миллиамперметра к гнездам 1 и 3 позволяет измерять токовый сигнал преобразователя, не разрывая цепи. Преобразователи в исполнении PZ оснащены внутренней и внешней клеммами заземления, к которым можно подключить провода защитного заземления или зануления. Если в процессе подключения обеспечена гальваническая связь преобразователя с правильно заземлённым металлическим трубопроводом или резервуаром, дополнительное заземление не требуется.
