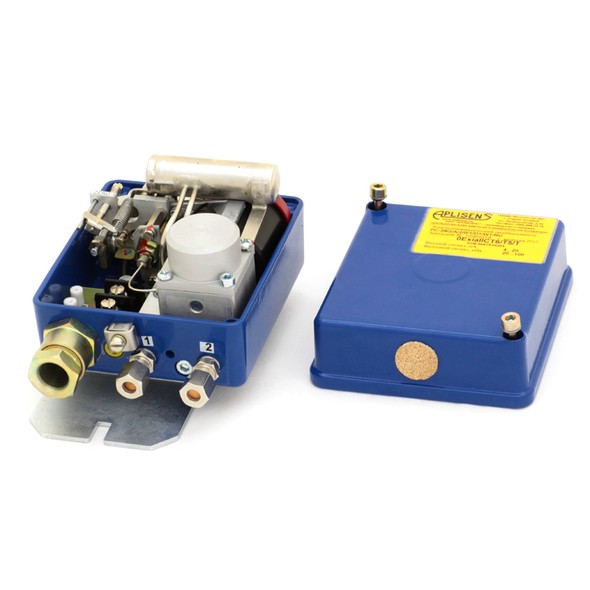

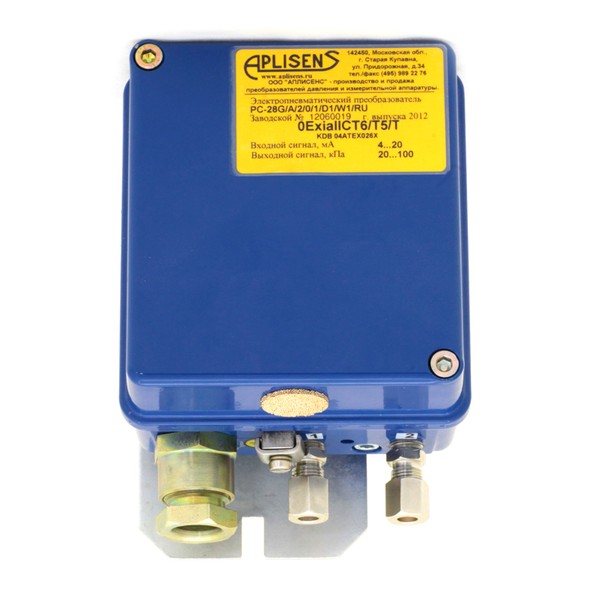

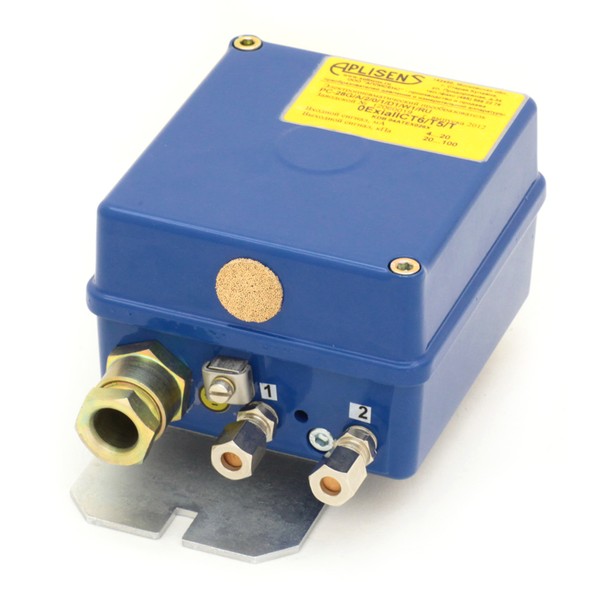

Электропневматический преобразователь типа PC-28 G/A
» Основная погрешность
0,5%
» Входной сигнал
0…20 мА, 4…20 мА, 20…0 мА, 20…4 мА
» Выходной пневматический сигнал
20…100 кПа
» Степень защиты корпуса
IP54
» Искробезопасное исполнение
1Exia IIC T6/T5/T4
Назначение
Межсистемный преобразователь электропневматический PC-28G/A предназначен для преобразования стандартного электрического сигнала в стандартный пневматический сигнал с диапазонами 20-100 кПа, 60-300 кПа в устройствах автоматического регулирования или управления промышленными процессами.
Прибор позволяет обеспечить совместную работу средств автоматизации работающих в электрическом и пневматическом стандарте, например, управлять пневматическим исполнительным устройством от аналогового выхода электронного контролера
Метрологические и технические характеристики
МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ PC-28G/A | ||||
Предел допускаемой приведённой погрешности | ||||
Основная (ОП) | Дополнительная погрешность от изм. температуры окр. среды |
Дополнительная погрешность от изм. давления питания на 10% |
||
0,5% | макс. 0,8%/10°C | макс. 0,5% | ||
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ PC-28G/A | ||||
Входной сигнал, ма | ||||
0…20 | ||||
4…20 | ||||
20..0 | ||||
20…4 | ||||
Входное сопротивление , макс. Ом | ||||
250 | ||||
ПНЕВМАТИЧЕСКИЕ ПАРАМЕТРЫ PC-28G/A | ||||
Выходной сигнал, кПа | ||||
20…100 кПа | ||||
Давление питания, кПа | ||||
140 кПа ±10% | ||||
Рабочие положения | ||||
произвольное | возможность обнуления в выбранном положении |
|||
Употребление воздуха | ||||
для статического режима, кг/ч | 0,35 | |||
для статического режима, кг/ч | 7,5 | |||
КОНСТРУКЦИЯ PC-28G/A | ||||
Степень защиты | IP54 | |||
РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ PC-28G/A | ||||
Диапазон рабочих температур , ℃ | -40…+70 | |||
Влажность, % | 98 | |||
