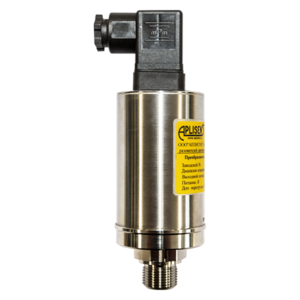

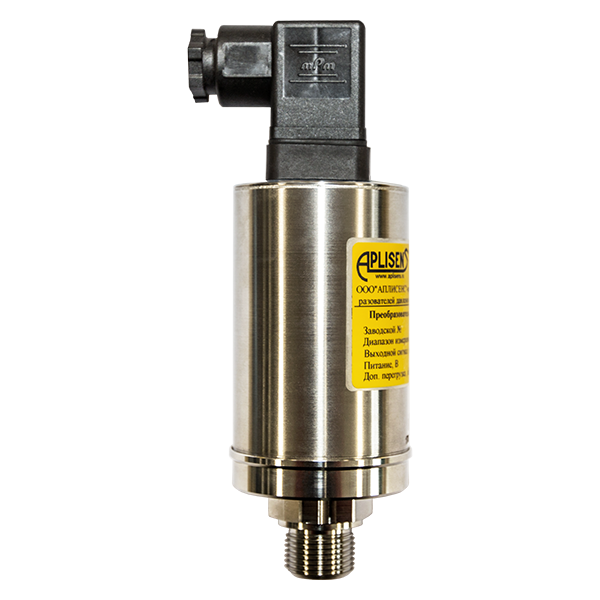

PC-50
Преобразователь давления измерительный

избыточное, абсолютное и вакуумметрическое давление

» Пределы измерений:
     от -0,1 до 100 МПа
» Основная приведенная погрешность:
     ± 0,16 %
     ± 0,3 % (в специальном исполнении)
» Любой стандарт выходного сигнала:
     4 ÷ 20 мА
     0 ÷ 5 мА
     0 ÷ 20 мА
     0 ÷ 10 В
» Степень защиты корпуса:
     IP 54

Назначение

Преобразователь давления PC-50 предназначен для измерения избыточного, вакуумметрического и абсолютного давления газов, паров и жидкостей, и преобразования измеренного давления в унифицированный аналоговый выходной сигнал постоянного тока или в цифровой сигнал.

Метрологические и технические характеристики

МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ PC-50
Диапазон измерений (ДИ)	Допустимая перегрузка	Предел допускаемой приведённой погрешности
		Основная	Дополнительная, вызванная изменением
		в диапазоне окружающей среды от +15 до +25 °C	окружающей среды		напряжения питания
кПа	кПа	% (ДИ)	% (ДИ) / 10°C	% (ДИ) / диапазон термокомп.	% (ДИ) / В
от 0…0,25 до 0…1*	100	±1,6	±1	max 1,6	±0,005
от 0…1 до 0…10*	100	±0,6	± 0,4	max 0,6
от 0…10 до 0…40	250	±0,3	± 0,3	max 0,4
от 0…40 до 0…8000	ДИ х 4 max 120000	±0,16	±0,2	max 0,3
Абсолютное давление
от 0…40 до 0…8000	ДИ х 4	±0,16	±0,2	max 0,3	±0,005
*Спец. исп. PCG (см. “КОНСТРУКЦИЯ”)
Диапазон термокомпенсации
Стандартное исполнение, °C		-10…+80
Специальное исполнение (-20), °C		-20…+85
Гистеризес, повторяемость
Стандартное исполнение, %		0,05
КОНСТРУКЦИЯ PC-50
Степень защиты оболочки
Стандартное исполнение		IP54
РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ PC-50
Диапазон температур окружающей среды
Стандартное исполнение, ℃		-50…+85
Диапазон температур среды измерения
Стандартное измерение, ℃		-50…+120
Измерение с использованием мембранного разделителя, либо импульсной трубки, ℃		свыше +120

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ PC-50		по выходному сигналу
Выходной сигнал		4…20	0…5	0…20	0…10
Аналоговый токовый, мА	(двухпроводная линия связи)	4…20	–	–	–
	(трёхпроводная линия связи)	–	0…5	0…20	–
Аналоговый напряжение, В	(трёхпроводная линия связи)	–	–	–	0…10
Напряжение питания постоянного тока
Стандартное исполнение, В		10…39	13…39
Активное сопротивление нагрузки
Стандартное исполнение, Ом	Uп – напряжение питания, В	R=(Uп-Umin)/0,02A	≥ 20000
	Umin – мин. напряжение питания, В

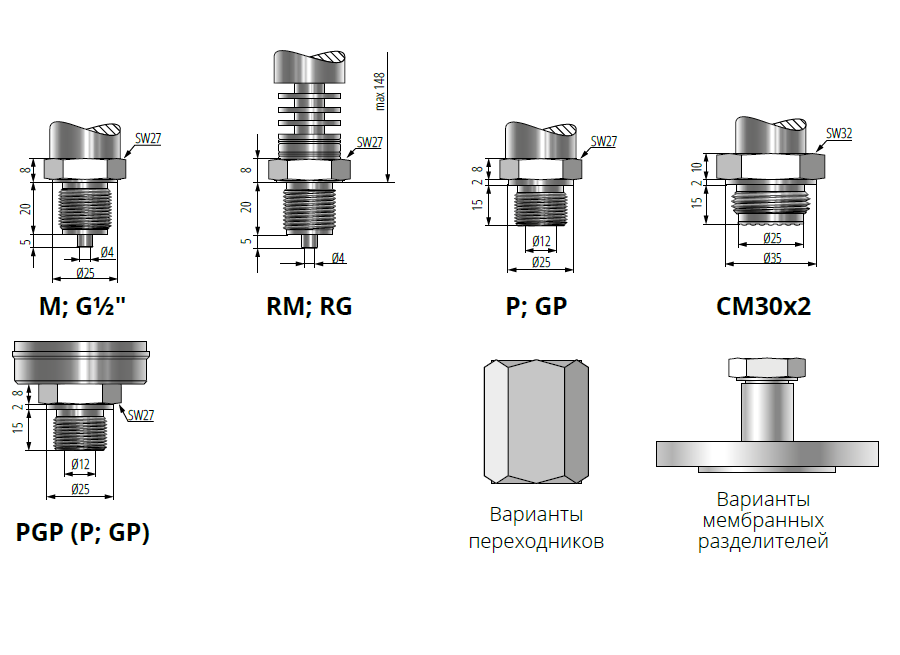

Конструкция

Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделён от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью.

Электронная схема помещена в корпусе со степенью защиты IP 54. Электрическое присоединение это штепсельный разъём типа DIN 43650.

Специальные исполнения

СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ
Для измерений низких давлений газов		PGP
Версия с сальником для гидравлических систем высокого давления		D
Версия для газогидронапорных установок		H
Диапазон термокомпенсации от -20℃ до +85℃		(-20)
Преобразователь, приспособленный к измерениям кислорода	c M; G½	Кислород
Материал смачиваемых частей штуцера сплав Hastelloy	c P; CM30x2	Hastelloy
Дополнительная тренировка прибора для увеличения надёжности		Q…

Монтаж

Учитывая, что преобразователь имеет небольшую массу, он монтируется непосредственно на объекте. В случае измерений давления пара либо других горячих сред необходимо использовать сильфонную или импульсную трубку.
Применение специального манометрического вентиля перед преобразователем облегчает монтаж, помогает при корректировке нуля и обнулении или при замене преобразователя во время работы объекта.
В случае заказа преобразователя с резьбой отличной от М20×1,5 (напр. ½NPT), предлагается переходной штуцер.
Для измерения давления, где требуются специальные процессные присоединения (пищевая, химическая промышленность и т. п.), преобразователь оснащается одним из мембранных разделителей производства APLISENS®.

Способы электрического подключения

ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОННОЙ ЧАСТИ И СПОСОБЫ ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ
Тип	Вариант исполнения	Двухпроводная линия связи 4÷20 мА	Трехпроводная линия связи 0÷10 В; 0÷2 В; 0,4÷2 В	Описание

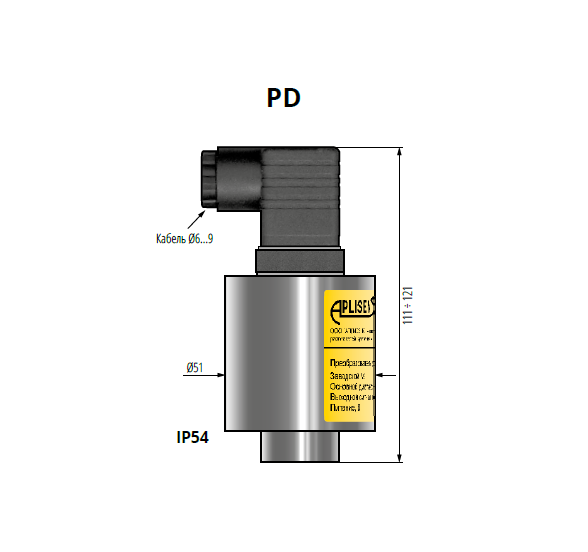

PD				С одной стороны корпуса для преобразователей в исполнении PD навинчена ответная часть электрического штепсельного разъёма DIN 43650. После отвинчивания и удаления ответной части открывается доступ к потенциометрам “Нуль” и “Диапазон”. Для выполнения соединений необходимо снять клеммный блок с контактов преобразователя вместе с его крышкой, затем вытащить монтажный винт, а после – блок из крышки, приподнимая его отвёрткой, вставленной в предусмотренное для этого углубление, и подключить провода к блоку. Преобразователи в исполнении PD имеют контакт заземления, который не может быть использован для подключения защитного заземления. Он может использоваться только для функционального заземления. Если в процессе подключения обеспечена гальваническая связь преобразователя с правильно заземлённым металлическим трубопроводом или резервуаром, дополнительное заземление не требуется.

Настройка и калибровка

Потребитель с помощью потенциометров имеет возможность корректировки „нуля” и диапазона измерений в пределах до 10% без взаимодействия настроек.

Доступ к внешней регулировке „нуля” находится под резиновой пробкой в верхней части корпуса преобразователя. Калибровка диапазона измерения возможна после снятия корпуса.
