Гидростатические зонды уровня, уровнемеры
SG-25.Smart
Преобразователь давления измерительный гидростатический (интеллектуальный)
гидростатическое давление
» Предел допускаемой приведенной погрешности:
±0,1%
» Выходной сигнал:
4…20 мА + HART
» Взрывозащита (Ex):
Ga/Gb Ex ia llC T4/T5/T6X
Ex ia lllC T110°C Da
PO Ex ia l Ma X
Назначение

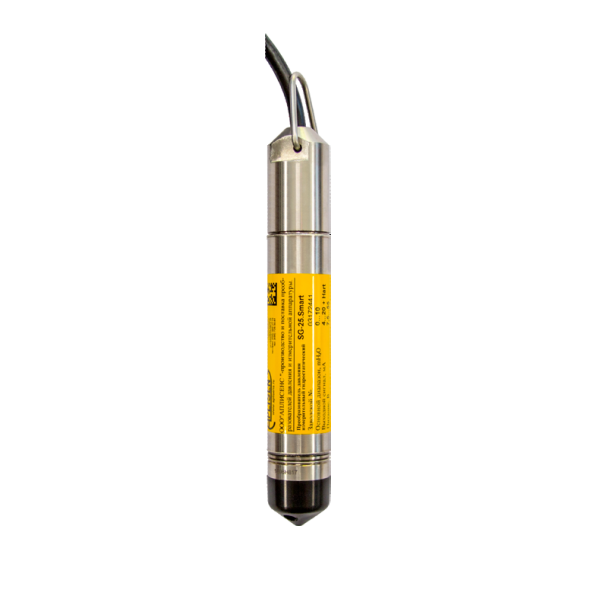

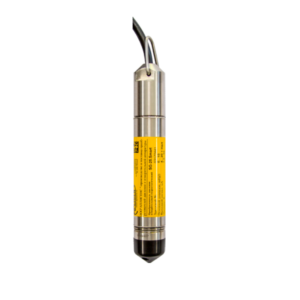

Преобразователь давления измерительный гидростатический SG-25.Smart предназначен для измерения уровня жидкости в резервуарах, скважинах, колодцах или пьезометрах и преобразования ее в унифицированный аналоговый выходной сигнал постоянного тока или постоянного напряжения.
Метрологические и технические характеристики
МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ SG-25.Smart | |||||||
Основной диапазон измерений (ОДИ) |
Мин. ширина устанавл. диапазон измерений |
Макс. диапазон измерений |
Допустимое статическое давление |
Предел допускаемой приведённой погрешности | |||
Основная | Дополнительная, вызванная изменением | ||||||
в диапазоне окружающей среды от +15 до +25 °C |
окружающей среды | напряжения питания | |||||
м H₂O | м H₂O | м H₂O | м H₂O | % (ОДИ) | % (ОДИ) / 10°C | % (ОДИ) / диапазон термокомп. | % (ОДИ) / В |
0…1,5* | 0,15 | 0,15 | 15 | ±0,16 | ±0,8 | max ±0,2 | ±0,002 |
0…10 | 0,8 | -1…11,5 | 100 | ±0,3 | |||
0…100 | 8 | -5…115 | 700 | ±0,1 | |||
*Cпец. исп. (см. “КОНСТРУКЦИЯ”) | |||||||
Диапазон термокомпенсации | |||||||
Стандартное исполнение, °C | -25…+80 | ||||||
Срок фиксирования выходного сигнала | |||||||
Стандартное исполнение – настраивается по HART – протоколу, мс | 16…230 | ||||||
Дополнительное электронное демпфирование | |||||||
Стандартное исполнение, с | 0…30 | ||||||
КОНСТРУКЦИЯ SG-25.Smart | |||||||
Подбор кабеля для среды измерения | |||||||
Для воды t ≤ 40°C | PU | ETFE | ETFE-R | ETFE+PTFE | |||
Для воды t ≤ 80°C | – | – | |||||
Для питьевой (минеральной) воды | – | – | |||||
Для нефтепродуктов t ≤ 40°C | – | – | ETFE-R | ||||
Для нефтепродуктов t ≤ 80°C | – | – | – | ||||
Материал | |||||||
Корпус | 316L | ||||||
Мембрана | 316L | ||||||
Степень защиты оболочки | |||||||
Стандартное исполнение | IP68 | ||||||
РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ SG-25.Smart | |||||||
Диапазон температур среды измерения | |||||||
Стандартное исполнение, ℃ | -30…+40 | ||||||
ETFE с защитной оболочкой PTFE (фторопласта-4), ℃ | 0…+80 | ||||||
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ SG-25.Smart | |||||||
Выходной сигнал | |||||||
Аналоговый токовый, мА | (двухпроводная линия связи) | 4…20 | |||||
Напряжение питания постоянного тока | |||||||
Стандартное исполнение, В | 7…55 | ||||||
Специальное исполнение Ex, В | 7…28 | ||||||
Активное сопротивление нагрузки | |||||||
Стандартное исполнение, Ом | Uп – напряжение питания, В Umin – мин. напряжение питания, В |
R=(Uп-Umin)/0,02A | |||||
Для цифрового выходного сигнала HART, Ом | min 250 |

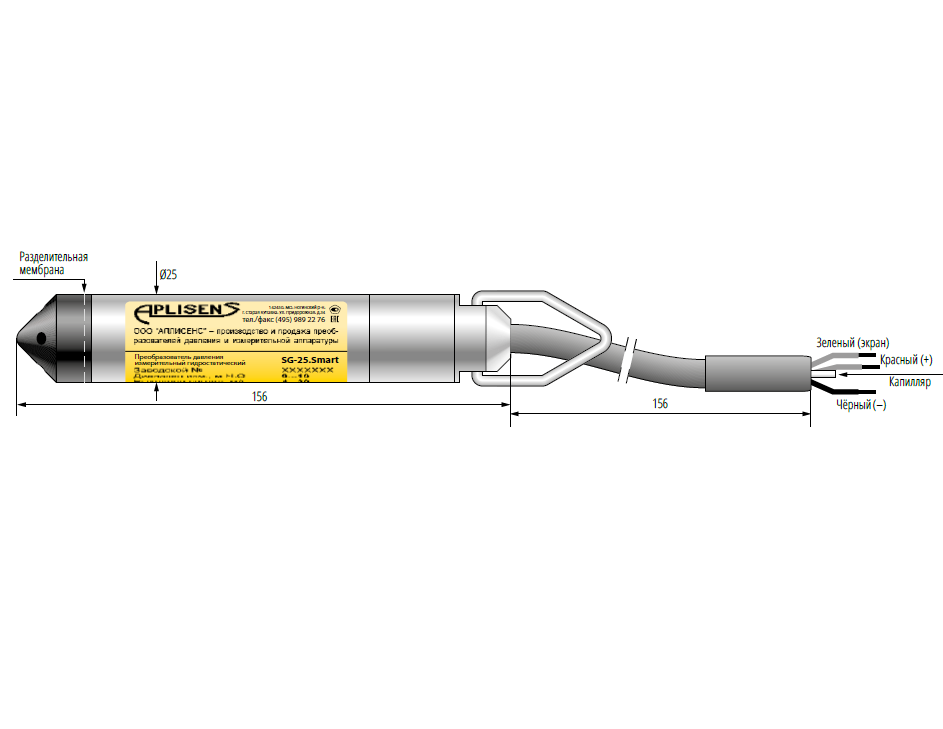

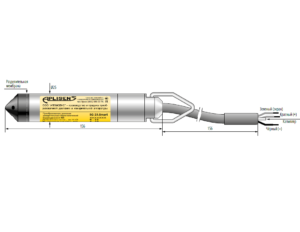

Конструкция
Измерение уровня с помощью преобразователя давления осуществляется путем использования прямой зависимости между высотой столба жидкости и вызванным гидростатическим давлением. Измерение давления осуществляется на уровне разделительной мембраны погруженного преобразователя и соотносится к атмосферному давлению с помощью капилляра, находящегося в кабеле.
Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделен от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью.
Совмещенный с измерительным элементом электронный усилитель, стандартизирует сигнал. Электронная схема преобразователя защищает его от повреждений, вызванных помехами индуктированным грозовым разрядом или электроэнергетическим взаимодействием оборудования.
В преобразователях SG-25.Smart, для измерений во взрывоопасных зонах, предусмотрено специальное исполнение Ex.
Возможно специальное исполнение Q… для повышения показателей надёжности преобразователя путём дополнительной тренировки прибора в климатической камере.
Монтаж преобразователя SG-25.Smart осуществляется аналогично монтажу преобразователя давления SG-25.
Специальные исполнения
СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ SG-25.Smart | |
Искробезопасное исполнение | Ex |
Основной диапазон измерений 0…1,5 м H₂O | 1,5 м H₂O |
Дополнительная тренировка прибора для увеличения надёжности | Q… |
Монтаж
Опущенный на заданный уровень преобразователь давления может свободно висеть на кабеле или лежать на дне резервуара. При необходимости кабель с капилляром можно нарастить стандартным кабелем. При соединении кабелей капилляр не должен перекрываться (давление внутри должно быть равно атмосферному давлению), однако в месте соединения кабелей необходимо обеспечить защиту капилляра от попадания в него жидкости или других загрязнений.
Фирма «АПЛИСЕНС» рекомендует применение специализированного зажима для крепления кабеля типа SG и монтажной коробки, оснащенной отверстием с гидроизолирующей мембраной. При длинных линиях передачи сигнала рекомендуем добавочно использование схемы защиты от перенапряжения UZ-2 в форме настенной коробки, облегчающей соединение кабелей. При смотке кабеля преобразователя, диаметр свёртывания не должен быть менее 20 см, а также недопустимы механические повреждения кабеля.
При погружении преобразователя на глубину более 100 м кабель с капилляром должен быть прикреплен к стальному несущему тросу. Механическая очистка мембраны преобразователя ЗАПРЕЩЕНА.
Загрязнения, накопившиеся на мембране во время эксплуатации, запрещается удалять механическими средствами, в частности скребками, щетками и т. п., поскольку это может привести к повреждению. Единственным допустимым способом является растворение загрязнений, при необходимости для удаления можно использовать мягкую кисть..
Осадок на мембране может оказывать воздействие на кривую преобразования..
Примеры способов очистки мембраны:.
– в случае накипи на мембране и вокруг нее нижнюю часть преобразователя, включая мембрану, нужно, примерно на 20 минут, погрузить в 10%-ный раствор Kamix, который можно приобрести у производителя;.
– отложения веществ нефтяного происхождения следует размягчать и смывать растворителем или моющим средством;.
– отложения органических веществ следует размягчать в теплой воде с температурой до 85 °C или в моющем средстве в случае жирных отложений..
Способы электрического подключения
ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОННОЙ ЧАСТИ И СПОСОБЫ ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ | ||||
Тип | Вариант исполнения | Двухпроводная линия связи 4÷20 мА |
Описание | |
SG | В исполнении SG экран кабеля соединён с корпусом преобразователя. Если в процессе подключения обеспечена гальваническая связь преобразователя с правильно заземлённым металлическим трубопроводом или резервуаром, дополнительное заземление не требуется. |
Интерфейс, конфигурация
Связь пользователя с преобразователем SG-25.Smart осуществляется посредством протокола HART. При этом в качестве линии связи используется цепь выходного сигнала.
Обмен данными с преобразователем осуществляется с помощью:
» коммуникатора КАР-03 персональным устройством с собственным аккумуляторным питанием. Для связи с преобразователями во взрывоопасной зоне доступен коммуникатор в искробезопасном исполнении – KAP-03Ex;
» персонального компьютера с использованием программного обеспечения „RAPORT-2”, производства фирмы «APLISENS S.A.» и конвертера HART/USB. Для подключения используется USB кабель или Bluetooth соединение;
» мобильных устройств на базе Android, с использованием мобильного приложения “Aplisens Mobile Configurator” (доступно в “Google Play”) и конвертера HART/USB. Для подключения используется Bluetooth соединение.
» некоторых других коммуникаторов, поддерживающих протокол HART.
Обмен данными с преобразователем позволяет осуществлять:
» идентификацию преобразователя;
» конфигурацию выходных параметров:
– единиц измерения и значений начала и конца измерительного диапазона;
– постоянной времени демпфирования;
– характеристики преобразования (обратная, нелинейная характеристика пользователя);
» отсчёт измеряемой в данный момент величины давления, выходного тока и уровня выходного сигнала в %;
» задание значения выходного тока;
» калибровку преобразователя по отношению к образцовому давлению.
