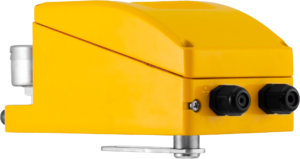

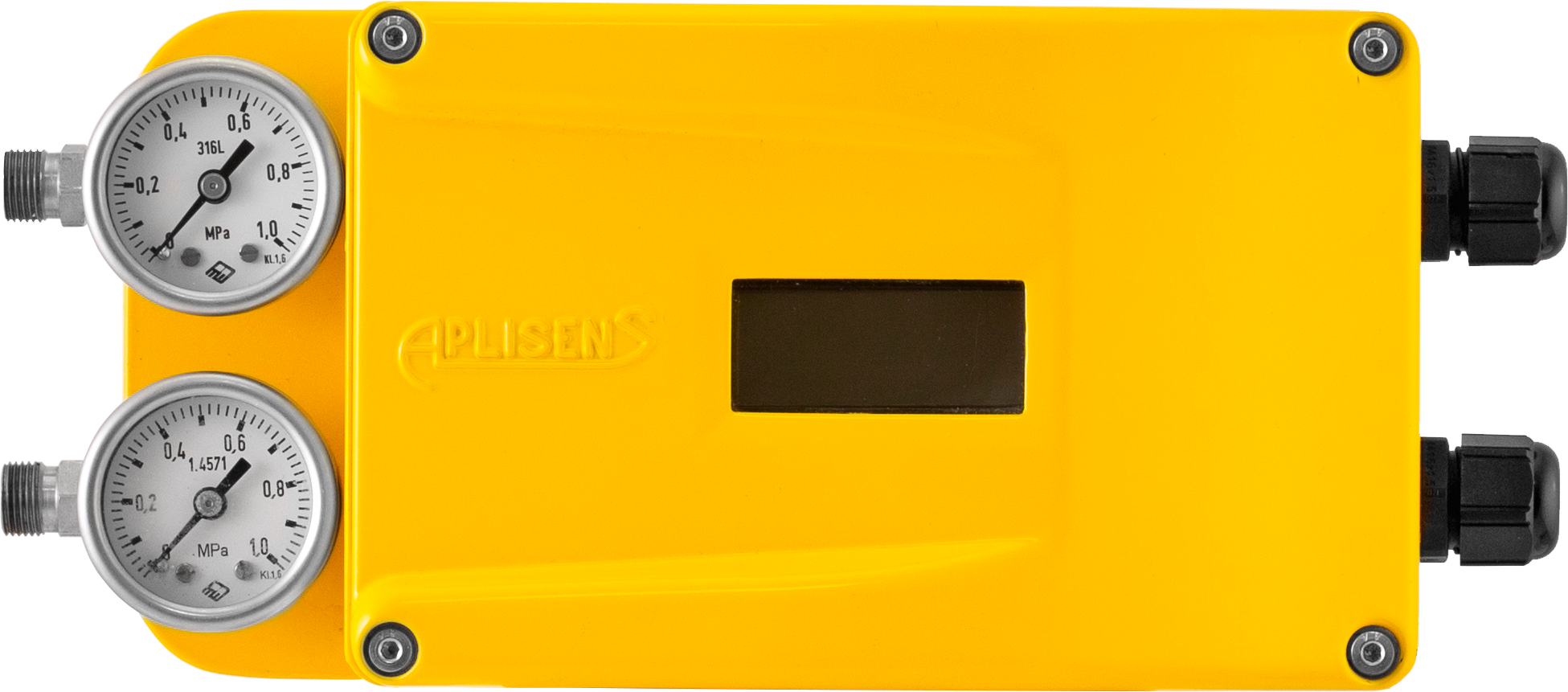

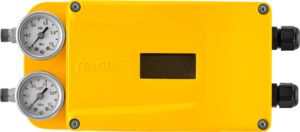

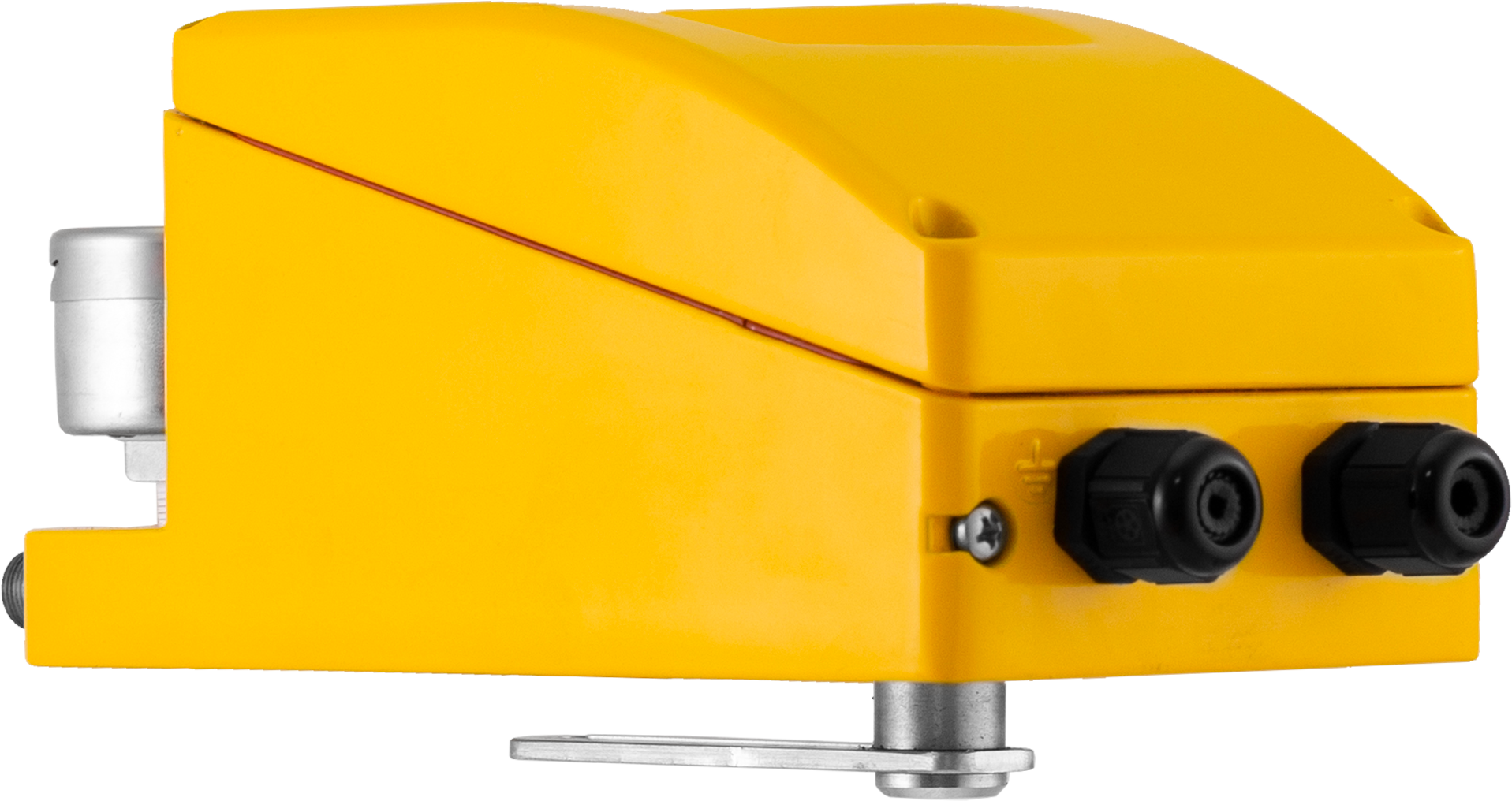

APIS-100
Электропневматический позиционер

» Простое обслуживание
» Простой механический и электрический монтаж
» Низкое потребление воздуха в стационарном положении
» Программируемая скорость движения штока привода
» Преобразователь положения клапана
» Управления положением клапана в ручном режиме
» Измерение температуры работы позиционера
» искробезопасное исполнение
ExiaIIC T6/T5/T4

Назначение, функция

Позиционер APIS-100 – элемент исполнительных систем автоматики, предназначенный в основном для управления регулировочными клапанами. Применяется совместно с пневматическими мембранными клапанами одностороннего действия с линейным движением. Обеспечивает быстрое и точное управление клапанами аналоговым управляющим сигналом 4…20 мА. Для обеспечения обратной связи системы управления, в состав позиционера входит встроенный преобразователь положения клапана с пассивным токовым выходом, гальванически отделенным от цепи питания.
Меню пользователя

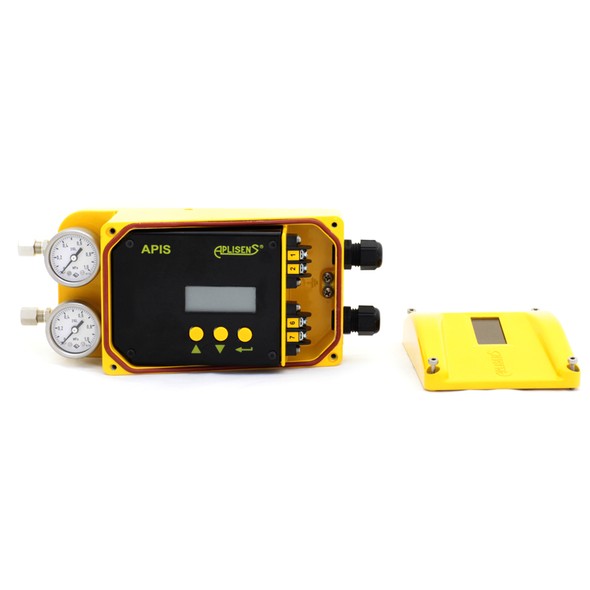

С помощью клавиши на лицевой панели позиционера APIS-100 пользователь может настроить:
     – Статические и динамические характеристики внутреннего регулятора PID
     – Автоматическую науку хода штока привода (0…100% хода) для 4…20 мА
     – Полный ход штока при суженном управляющим сигнале н.п. 8…12 мА
     – Частичный ход штока при полном управляющим сигнале (н.п. ход до 50%)
     – Обратная входная характеристика
     – Обратная характеристика выхода преобразователя положения клапана
     – Ручной режим роботы
     – Возврат к заводским настройкам

Условия эксплуатации

Условия эксплуатации
Рабочая среда	воздух не включающий пыли, масла, агрессивных загрязнений, твердых частиц по величине более 1,5 мкм.
Окружающая температура
исполнение без манометров	-40÷85°С
исполнение с манометрами с латунной измерительной пружиной	-25÷65°С
исполнение с манометрами со стальной измерительной пружиной	-40÷85°С
Влажность воздуха	< 95%
Допускаемые вибрации	по EN 60654-3: 1997; класс VH6 10÷60 Гц, амплитуда < 0,35 мм 60÷500 Гц, ускорение < 5g
Рабочее положение	любое

Технические и метрологические характеристики

Технические и метрологические характеристики
Электрические цепи
Вход
Входной сигнал (управляющий)	аналоговый 4 ÷ 20 мА
Входное сопротивление	аналоговый 490 Ом
Выход (для обратной связи)
Выходной сигнал (преобразователя положения)	аналоговый 4 ÷ 20 мА пассивный
Напряжение питания преобразователя положения	10 ÷ 36 В, (Ех 12…30 В)
Пневматические цепи
Давление питания	140 ÷ 800 кПа
Пневматический выходной сигнал	0 ÷ 100 % давления питания
Собственное потребление воздуха	≤ 0,035 кг/ час при давлении питания 140 кПа ≤ 0,015 кг/ час при давлении питания 600 кПа
Массовый расход воздуха на выходе:	≥ 3,25 кг/ час при давлении питания 140 кПа ≥ 13 кг/ час при давлении питания 800 кПа
Диапазон перемещения штока привода	10÷100 мм
Характеристика позиционера	линейная
Режим работы позиционера	нормальный/реверсивный
Режим работы преобразователя положения	нормальный/реверсивный
Характеристики метрологические
Гистерезис	< 0,4%
Дополнительные погрешности:
– от изменения давления питания	< 0,005% / 100 кПа
– от изменения температуры (окр. среды)	0,15% / 10°C – для температур –30…60°С 0,25% / 10°C – для температур –40…–30 и 60…85°С
– от вибрации	0,25%

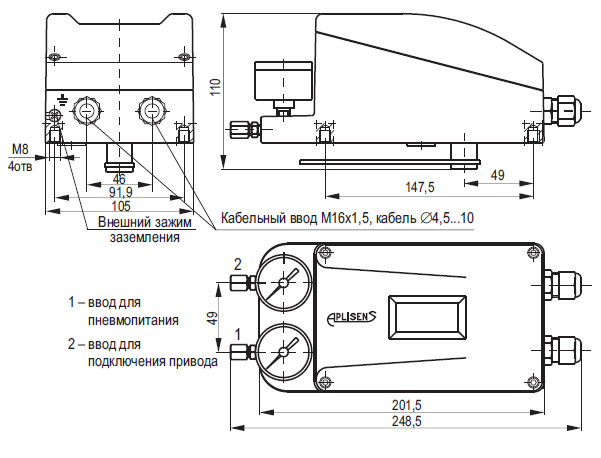

Степень защиты корпуса	IP65
Масса	1,8 кг
