Устройства для связи с преобразователями
USB/RS-485

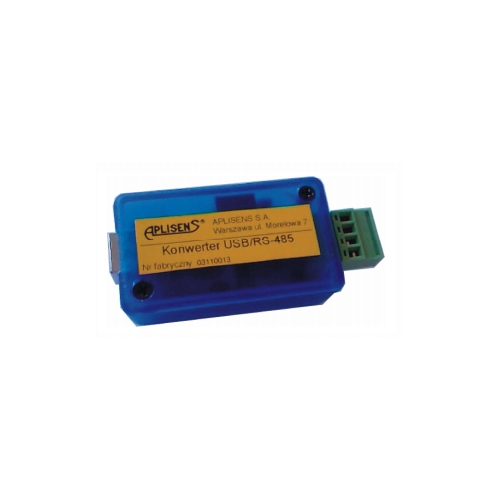

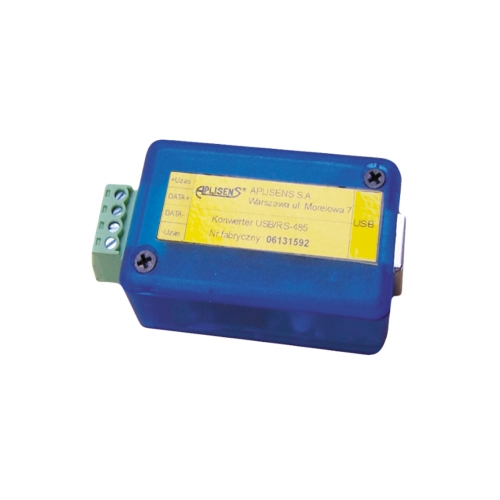

Конвертер
» Гальваническая развязка
» Возможность питания датчика напряжением +15В
» Светодиодная индикация
» Простая установка на ПК
Назначение
Конвертер USB/RS485, предназначен для связи и обмена данных с преобразователями давления и зондами глубины производства фирмы «Аплисенс», оснащенными протоколом цифровой трансмиссии Modbus RTU.

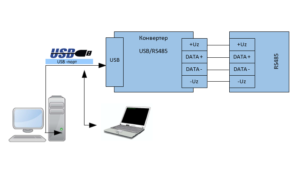

Конвертер USB/RS485 предназначен для подключения преобразователей с интерфейсом RS-485 к компьютеру PC через порт USB, а также для питания датчика постоянным напряжением +15V.
Цепь RS-485 (DATA+, DATA-) и клеммы для питания датчика (-Uz и +Uz) имеют гальваническую развязку от порта USB.
Устройство и принцип действия
Основным элементом преобразователя является микросхема FT232BL, которая преобразует сигналы USB в сигналы стандарта UART.
Скорость передачи данных: от 300 бит/с до 115200 бит/с.
Для преобразования уровней сигнала стандарта UART в уровни напряжения RS-485 используется микросхема MAX485.
Зеленый светодиод служит для индикации питания конвертера, а красные светодиоды – для индикации режимов передачи информации.
Преобразователь может питать приемник (например, датчик уровня) с номинальным напряжением +15В и макс. током потребления 65mA.
В конвертере применяется внутренняя защита по току от последствий короткого замыкания выходных зажимов питания (+Uzas и –Uzas).
Преобразователь, подключенный к компьютеру при помощи конвертера, обслуживается конфигурационной программой Modbus Configurator производства фирмы «Аплисенс».
Технические характеристики
Технические характеристики | |
Стандарт USB | USB1.1 и USB 2.0 |
Тип разъема USB | USB тип B |
Тип разъема RS-485 | 15EDGK-3.81 ; 250V/7A ; 0,5…1,5мм2 |
Скорость передачи | 300…115200 bps |
Максимальное количество приемников / передатчиков | 32 ; макс. нагрузка 470 вт |
Выходное напряжение передатчика (TxD) | 5В (min.1,5 V) |
Входное сопротивление приемника (RxD) | 12 квт |
Минимальное входное напряжение (RxD) | 0,2 V |
Допустимое напряжение на клеммах DATA+,DATA- | +/- 12В |
Питание | с порта USB |
Потребление тока (при подключении одного датчика) | ~ 120 ма (200 ма при коротком замыкании +Uz и –Uz) |
Гальваническая развязка USB/RS-485 | 1000 VDC |
Рабочая температура | 0…+50°C |
Температура хранения | -20…+60°C |
Масса | ~ 70г |
Размеры (без разъемов) | (60x35x20)мм |
Операционная система ( наличие драйверов драйверов VCP ) | Win98/98SE, Win2000/ME/Server 2003/XP, Windows Vista, Windows 7, MAC OS-8 i OS-9, MAC OS-X, Linux 2.40 |
