KAP-03, KAP-03Ex
Коммуникатор

с HART-протоколом





» Обмен данными с преобразователями, имеющими выходной сигнал 4-20 мА с протоколом HART
» Переносное устройство с собственным аккумулятором
» Искробезопасное исполнение – KAP-03Ex:
     ExII2GEx ia IICT T4 Gb.

Назначение

Обмен данными между системой управления и интеллектуальными первичными преобразователями осуществляется с помощью стандартного коммуникационного протокола “HART” (Highway Addressable Remote Transducer – Адресуемый Дистанционный Магистральный Преобразователь).
Протокол HART – широко известный промышленный стандарт, который позволяет передавать одновременно аналоговый и цифровой сигнал по одной паре проводов.
HART протокол использует принцип частотной модуляции (сдвиг), который основан на стандарте кодировки сигнала Bell 202 для обмена данными на скорости 1200 Бит/с.

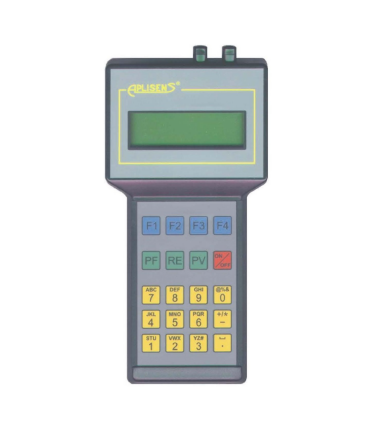

Коммуникатор KAP-03 является ручным устройством, для ручной настройки параметров “интеллектуальных” преобразователей и обеспечивающим процесс коммуникации (“общения”) и обмен данными с преобразователями давления APC-2000, APC-2000 AL, APR-2000, APR-2000 AL, APR-2000Y, APR-2200, APR-2200 AL, APR-2200D, APR-2000 AL, APR-2000 G, SG-25.Smart, SG-25 S.Smart фирмы APLISENS, обладающими некоторыми элементами искусственного интеллекта.
Коммуникатор не является средством измерения. Коммуникатор позволяет выполнять следующие операции:
     – идентификация преобразователя;
     – конфигурация параметров преобразователя;
     – характеристика преобразования (линейная, корневые, специальная, квадратная);
     – считывание актуально измеряемой величины давления, выходного тока, % от ширины диапазона выходного тока, температурные режимы работы узлов преобразователя;
     – калибровка преобразователя.

Полное описание выполняемых коммуникатором операций и функций см. в техническом руководстве.

Технические характеристики

 – Напряжение питания 12 В.
     – Диапазон частот при передаче “0” от 2178 до 2222 Гц, при передаче “1” от 1188 до 1212 Гц.
     – Коммуникатор идентифицирует сигналы Hart-протокола, с нагрузкой 250 Ом, при значении амплитуды сигнала более, чем 110 мВ, и не идентифицирует сигнал при значении амплитуды сигнала менее 90 мВ. При сигнале между значениями 90 и 110 мВ идентификация происходит с перебоями.
     – Средняя наработка на отказ не менее 110000 ч.
     – Средний срок службы не менее 12 лет (не включая автономный источник питания-аккумулятор)
     – Аккумулятор питания емкостью не менее 90-120 мА/ч, напряжением 3,6 В.
     – Непрерывная работа без перезарядки встроенного аккумулятора, не менее 7 дней.
     – Время перезарядки аккумулятора не менее 6ч.
     – Обеспечивается автоматический контроль напряжения питания, что отражается индикацией (разряжен автономный источник питания).
     – Максимальное входное напряжение коммуникатора
       – не более 28 В в искробезопасной цепи питания.
       – не более 40 В в стандартной цепи питания.
