Шкаф телемеханики ГРП (ЦТП)

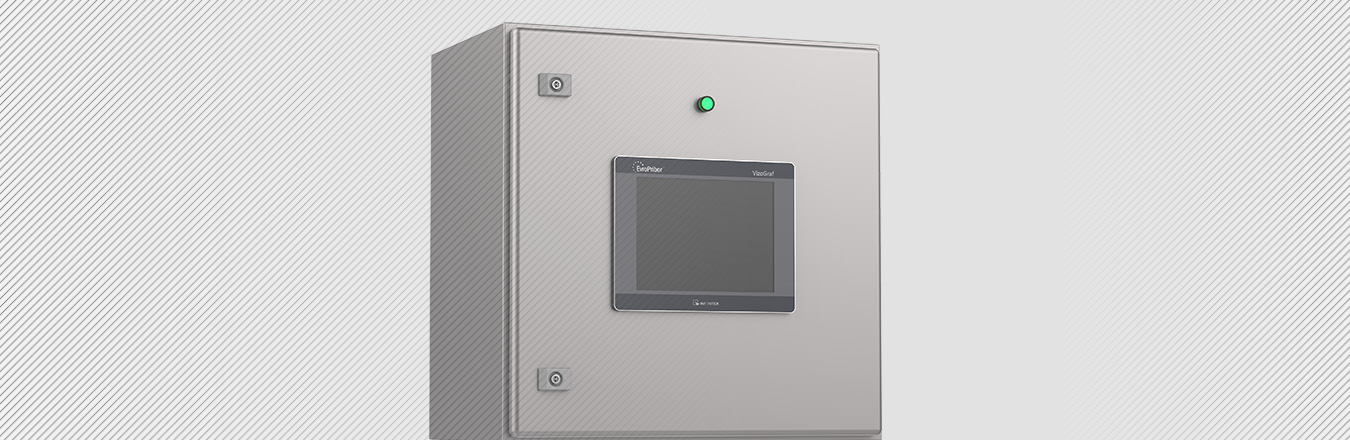

Pic_kat_evropribor_automation_SHKAV_prom_0001

Назначение

Шкаф телемеханики ГРП (ЦТП) – программно-технический комплекс, предназначенный для удаленного, в том числе беспроводного, сбора данных, централизованного оперативного контроля и дистанционного управления, с использованием оперативной передачи информации между объектами и пунктом управления.

Ключевые особенности

Поддержка стандартных открытых протоколов 60870-5-104 и 60870-5-101.
Шкаф телемеханики ГРП (ЦТП) содержит программируемый контроллер Simbi-10, имеющий 17 дискретных и 10 аналоговых каналов ввода/вывода, в том числе универсальных. Это позволяет подключить к Simbi-10 как различные первичные преобразователи аналоговых и дискретных сигналов (датчики давления, термометры, датчики контроля доступа, датчик положения ПЗК и др.), так и сформировать управляющие воздействия на регуляторы давления газа, воды и отопления.
Наличие двух интерфейсов RS-485 и интерфейса Ethernet позволяет подключить и собрать данные со счетчиков и устройств, обладающих различными протоколами передачи данных (например, газоанализатор «Фармэк» ФСТ-03В, электросчетчик «Гран-электро» и др.), а также оперативно осуществлять поддержку нестандартных протоколов обмена.
При необходимости Шкаф телемеханики ГРП (ЦТП может быть укомплектован сенсорной панелью для визуализации параметров ГРП (ЦТП) «по месту» и настройки регуляторов.
Контроллер Simbi-10 обладает функцией расширения количества каналов ввода/вывода с помощью модулей контроллера серии S-100 (возможно подключение до 10 модулей контроллера Simbol-100- ХХХХ).
Возможный перечень сигналов для ЦТП/ИТП:

– Давление теплоносителя в подающем и обратном трубопроводах;
– Температура теплоносителя в подающем и обратном трубопроводах;
– Температура в подающем и обратном трубопроводах ГВС;
– Температура после подмеса;
– Давление в линии подмеса;
– Давление в трубопроводе ХВС;
– Расход теплоносителя;
– Показания счетчика электроэнергии;
– Контроль положения входной двери ЦТП;
– Выходные воздействия: поддержание давления (ПИД-регуляторы);
– Другие параметры.

Возможный перечень сигналов для ГРП:

– Входное давление ГРП;
– Выходное давление ГРП;
– Давление перепада на фильтре;
– Значение загазованности в технологическом помещении;
– Значение загазованности в помещении мини-котельной;
– Значение температуры в технологическом помещении;
– Значение температуры в помещении мини котельной;
– Значение температуры теплоносителя;
– Значение температуры снаружи помещения;
– Другие параметры.

Модульность построения.
Гибкость в замене элементов.
Интеграция в существующие SCADA-системы (ОРС-сервер).
Дублирование канала связи.
Решение «AntiSilence».
Единое решение для различных задач.
Визуализация и управление по месту.
Бесплатное программное обеспечение.
Встроенные ПИД-регуляторы и регистратор исключительных событий.
Функция “сквозной канал”.

Технические характеристики

«REGION-prom» содержит программируемый контроллер Simbi-10, имеющий 17 дискретных и 10 аналоговых каналов ввода/вывода, в том числе универсальных. Это позволяет подключить к Simbi-10 как различные первичные преобразователи аналоговых и дискретных сигналов (датчики давления, термометры, датчики контроля доступа, датчик положения ПЗК и др.), так и сформировать управляющие воздействия на регуляторы давления газа, воды и отопления.

Наличие двух интерфейсов RS-485 и интерфейса Ethernet позволяет подключить и собрать данные со счетчиков и устройств, обладающих различными протоколами передачи данных (например, газоанализатор «Фармэк» ФСТ-03В, электросчетчик «Гран-электро» и др.), а также оперативно осуществлять поддержку нестандартных протоколов обмена.

При необходимости «REGION-prom» может быть укомплектован сенсорной панелью для визуализации параметров ГРП (ЦТП) «по месту» и настройки регуляторов. Кроме того, контроллер Simbi-10 обладает функцией расширения количества каналов ввода/вывода с помощью модулей контроллера серии S-100 (возможно подключение до 10 модулей контроллера Simbol-100).

Возможный перечень сигналов для ЦТП/ИТП:

– Давление теплоносителя в подающем и обратном трубопроводах;
– Температура теплоносителя в подающем и обратном трубопроводах;
– Температура в подающем и обратном трубопроводах ГВС;
– Температура после подмеса;
– Давление в линии подмеса;
– Давление в трубопроводе ХВС;
– Расход теплоносителя;
– Показания счетчика электроэнергии;
– Контроль положения входной двери ЦТП;
– Выходные воздействия: поддержание давления (ПИД-регуляторы);
– Другие параметры

Возможный перечень сигналов для ГРП:

– Входное давление ГРП;
– Выходное давление ГРП;
– Давление перепада на фильтре;
– Значение загазованности в технологическом помещении;
– Значение загазованности в помещении мини-котельной;
– Значение температуры в технологическом помещении;
– Значение температуры в помещении мини котельной;
– Значение температуры теплоносителя;
– Значение температуры снаружи помещения;
– Другие параметры.

Структурная схема

На рисунке приведена структурная схема шкафа телемеханики ГРП (ЦТП) «REGION-prom»

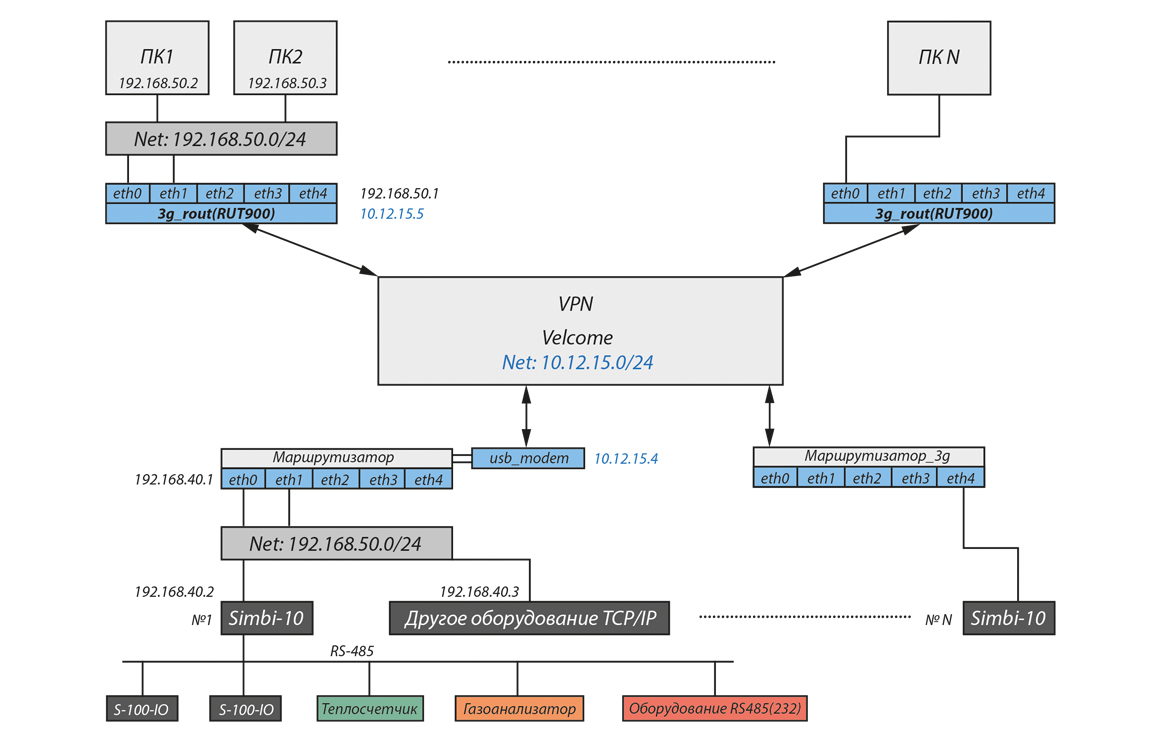

На рисунке приведена условная сеть VPN, узлами этой сети являются маршрутизаторы, за каждым из которых находится своя локальная сеть.

Трансляция пакетов происходит через предоставленную провайдерами (операторами) мобильной GSM-связи VPN-сеть со статическими внутренними IP адресами по протоколам Modbus TCP и МЭК 60870-5-104. Такое подключение является безопасным и позволяет создать недоступную снаружи сеть (без знания пароля и имени пользователя).

Данные со всех устройств ГРП (ЦТП) сводятся в один узел и передаются в технологическую схему автоматизации (например, SCADA-систему и/или ОРС-сервер). При такой схеме подключения можно использовать стандартные программные средства, поставляемые производителем со своим оборудованием, для конфигурирования этого оборудования, в том числе удаленно.
