ПТК «REGION-GAZ»
Назначение
«REGION-gaz» предназначен для измерения давления в линиях редуцирования давления газа и технического диагностирования оборудования объектов газораспределительной сети с целью определения технического состояния основных технологических устройств и передачи измеренных параметров в информационно-аналитическую систему верхнего уровня.
Ключевые особенности
- ПТК «REGION-gaz» – это комплекс диагностирования, предназначенный для функциональных проверок и контроля за техническим состоянием технологического оборудования ГРП, ГРУ, ШРП, ПРГ и т.п. с максимальным давлением 1,2 МПа (1200 кПа).
- Выполнение функциональных испытаний проводится оператором в строгом соответствии с заданным алгоритмом для конкретного газорегуляторного пункта, с учетом его технологических особенностей.
- Оператор, выполняющий функциональную проверку технологического оборудования газорегуляторного пункта, не имеет возможности изменить алгоритм, либо изменить последовательность действий, задаваемых программой.
- По результатам каждой из функциональных проверок комплекс формирует протокол (отчет) о проверке в виде файлов определенной структуры, которые затем передаются в информационно-аналитическую систему верхнего уровня.
- ПТК «REGION-gaz» позволяет:
– проверить работу регулятора давления газа, герметичность мембраны ПЗК, верхнее и нижнее значения давления срабатывания ПЗК, срабатывание ПСК, закрытие ПСК, герметичность арматуры ГРП, ГРУ, ШРП, ПРГ и т.п;
– обеспечить немедленное и точное представление результатов проверок посредством взрывозащищенного СПК по беспроводному каналу связи Bluetooth LE;
– обеспечить возможность хранения результатов проверок непосредственно для каждого объекта исследования, а также сравнения с предыдущими проверками;
– обеспечить единообразие всех проводимых проверок на ГРП, ГРУ, ШРП, ПРГ и т.п.
– вести схему обслуживания, ориентированную на фактическое состояние основных компонентов газорегуляторных пунктов: предохранительной, запорной и регулирующей арматуры;
– проверить все основные элементы ГРП, ГРУ, ШРП, ПРГ и т.п. на соответствие заданным значениям, на герметичность и качество срабатывания-регулирования;
– сократить время на проведение проверок ГРП, ГРУ, ШРП, ПРГ и т.п. и исключить ведение бумажной документации;
– сократить эксплуатационные расходы на проведение технического обслуживания ГРП, ГРУ, ШРП, ПРГ и т.п;
– диагностировать оборудование ГРП, ГРУ, ШРП, ПРГ и т.п., выработавшее нормативный срок службы, с целью продления его срока службы;
– повысить качество технического обслуживания оборудования ГРП, ГРУ, ШРП, ПРГ и т.п., чтобы газоснабжающие организации всегда обеспечивали безаварийное и бесперебойное газоснабжение потребителей и иметь беспрепятственную возможность продемонстрировать качество контроля третьей стороне.
- Питание модуля электронного осуществляется от встроенного перезаряжаемого элемента питания напряжением 3,6 В, обеспечивающего непрерывную работу комплекса измерительного в течение не менее 48 ч.
- Связь модуля электронного с СПК обеспечивается посредством беспроводного радио-интерфейса Bluetooth LE.
- Передача накопленных СПК данных в диспетчерский аналитический комплекс возможна посредством протокола TCP/IP по проводным или беспроводным каналам, а также с помощью стандартного Flash-накопителя.
Технические характеристики
Комплектация комплекса

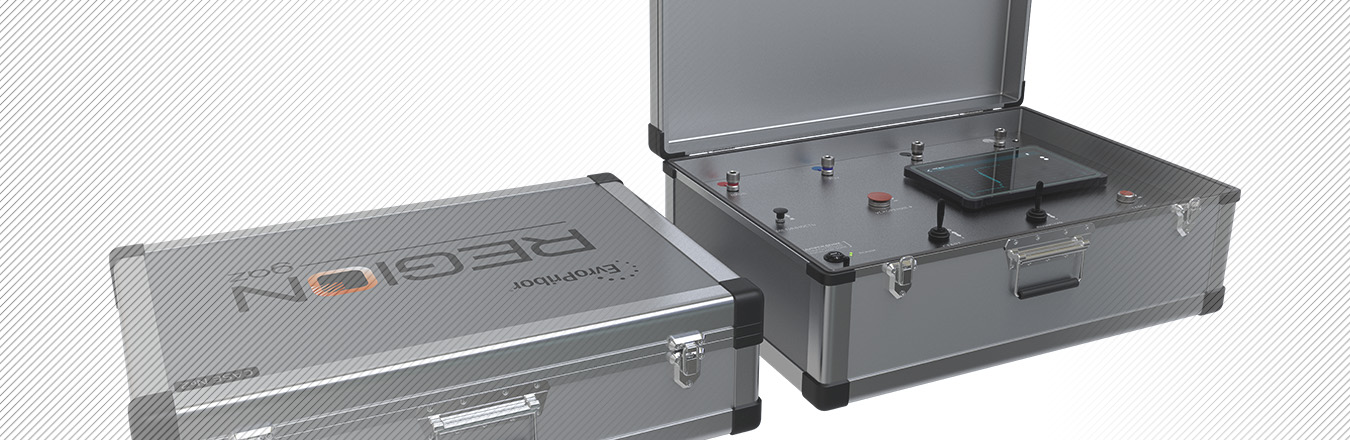

В состав «REGION-gaz» входят:
– Кейс No1 (алюминиевый кейс с габаритными размерами 660 х 480 х 300 мм) – комплекс измерительный, состоящий из пневматической части и модуля электронного, с Ех-маркировкой 1Ех ia IIВ Т3 Gb Х / II Gb с Т3 Х;
– Кейс No2 (алюминиевый кейс с габаритными размерами 660 х 480 х 180 мм) – комплект вспомогательный, состоящий из комплекта соединительных шлангов с быстроразъемными соединениями (БРС) имеющими самозапирающуюся конструкцию и комплекта монтажных частей, без Ех-маркировки. Из остальных аксессуаров в нем располагаются выносная свеча безопасности и все необходимые документы (паспорт, руководство по эксплуатации, инструкции и т.п.). В кейсе No2 также можно транспортировать СПК и аксессуары к нему. В СПК интегрировано СПО (специализированное программное обеспечение) на базе Debian GNU/Linux.
– Специализированный планшетный компьютер (далее – СПК*) с установленным программным обеспечением «REGION-gaz» с Ех-маркировкой 2Eх ic IIC T4 Gc X;
* Примечание – к применению допускаются планшетные компьютеры с маркировкой взрывозащиты не хуже указанной.
