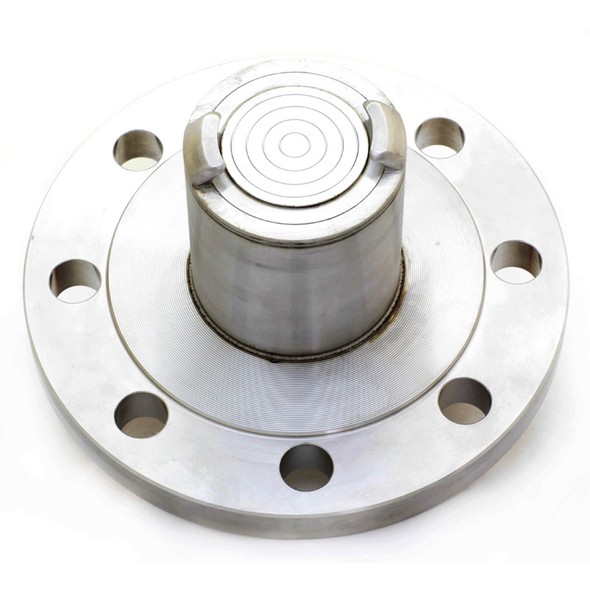

S-TK – DN100
Дистанционный разделитель со встроенной системой промывания мембраны

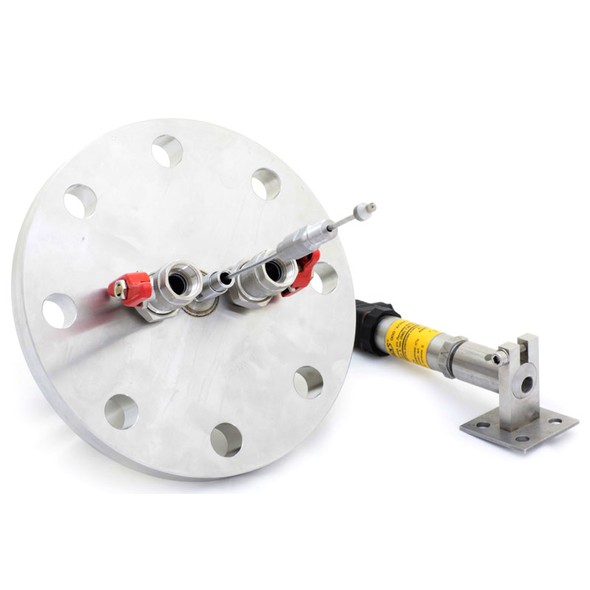

» Дистанционное присоединение к преобразователю или манометру
» Максимальное давление :
     4 МПа
» Диапазон рабочих температур среды:
     -40…150°C или 150…310°C для дистанционного разделения
     -40…85°C для работы в диапазоне до -100 кПа
» Материал мембраны и фланца разделителя:
     00H17N14M2T (316Lss)

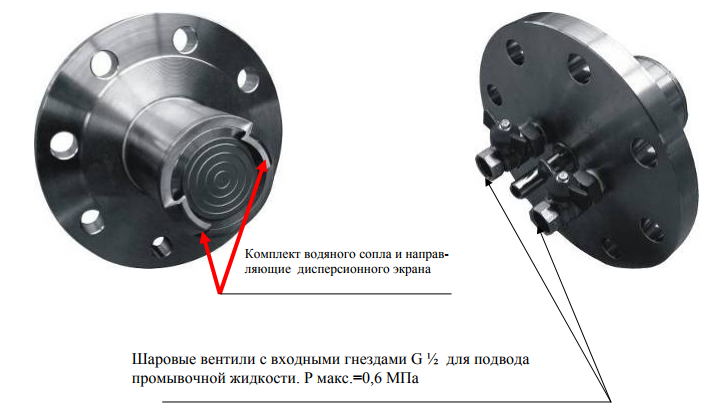

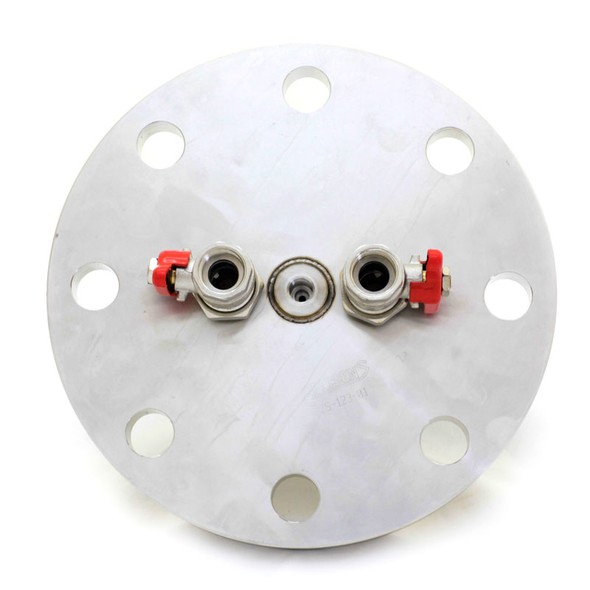

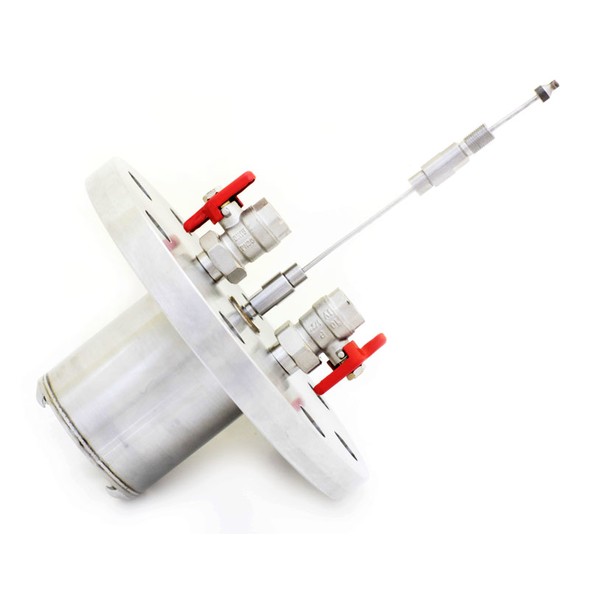

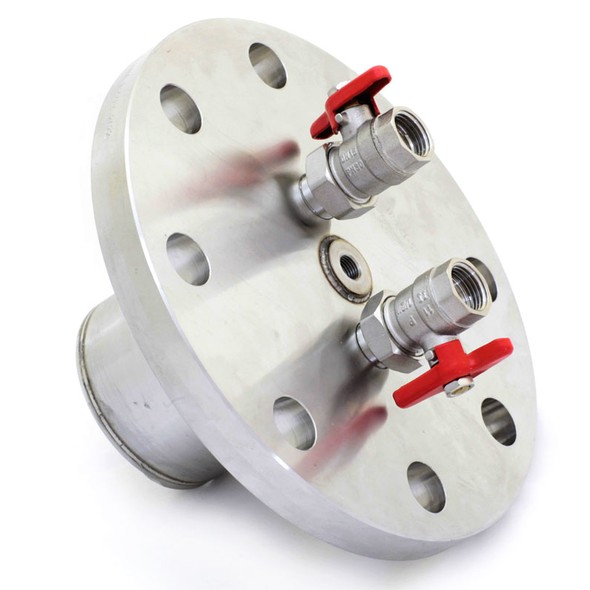

» 2 шаровых вентиля для подвода промывочной жидкости
      с входными гнездами G ½
» Максимальное давление промывочной жидкости
      Р макс.=0,6 МПа

Назначение

Разделитель S-TK – DN100 является мембранным передатчиком давления.
Разделитель с системой промывания применяется там, где в технологическом процессе возникает загрязнение (зарастание налетом) мембраны.
Периодическая промывка водой или другим растворителем может происходить в ручном или автоматическом режиме.

Внимание: При необходимости применения разделителя на рабочее давление до 4 МПа следует использовать запорные вентиля рассчитанные на соответствующее давление.

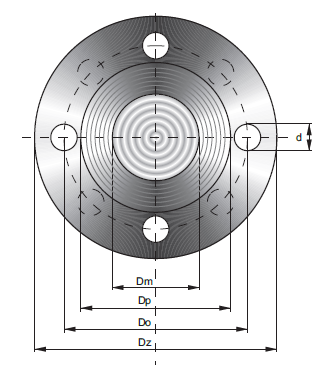

Размеры разделителей
Размеры разделителей
Разделитель Диаметр
мембраны
Dm
Диаметр
посадочный
Dp
Диаметр
разделит.
Do
Диаметр
внешний
Dz

Толщина

B

Диаметр
отверстий
d
Число
отверстий
Длина
цилиндра
T
S-TK – DN100/T=100mm 89 162 190 235 24 22 8 100



* Технические параметры разделителя S-TK – DN100 согласно параметрам фланцевого разделителя S – T – DN 100 для дистанционного исполнения

Рекомендуемая минимальная ширина диапазона измерений
Рекомендуемая минимальная ширина диапазона измерений (кПа)
в зависимости от избранного комплекта манометр или датчик – разделитель
Разделитель Преобразователи
APC-2000*, PC-28, PC-50
Манометр
Ø63, Ø100, Ø160
S-TK – DN100 50 250



* Указанные здесь диапазоны измерений, для изменяющего диапазон преобразователя APC-2000, надо понимать как установленные.

Указания, касающиеся выбора разделителей

В случае использования разделителей, основным метрологическим вопросом является абсолютная температурная погрешность „нуля”, связанная с влиянием теплового расширения манометрической жидкости, которая должна быть скомпенсирована чувствительностью разделительной мембраны. С целью уменьшения вышеуказанного влияния, полезным является:
– использование более коротких капилляров, что уменьшает объём манометрической жидкости в системе,
– размещение капилляров таким образом, чтобы уменьшить изменение их температур.



Дополнительная абсолютная погрешность „нуля” в зависимости от изменений температуры
окружающей среды для комплекта преобразователь давления – разделительм
Вид разделения Абсолютная погрешность „нуля”
S-TK – DN100 0,2 кПа / 10°C



Дополнительная погрешность „нуля”, от изменений температуры среды зависит от градиента температур в масляной системе разделения и в любом случае значительно меньше погрешностей, указанных в таблице.
*Метрологические параметры разделителя S-TK – DN100 согласно параметрам фланцевого разделителя S – T – DN 80 для дистанционного исполнения
