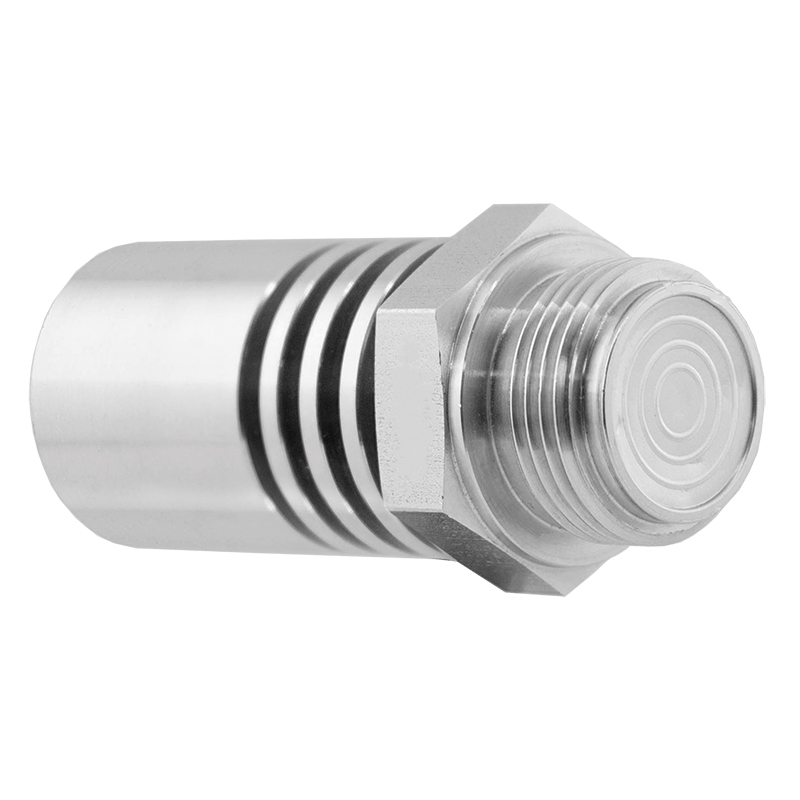

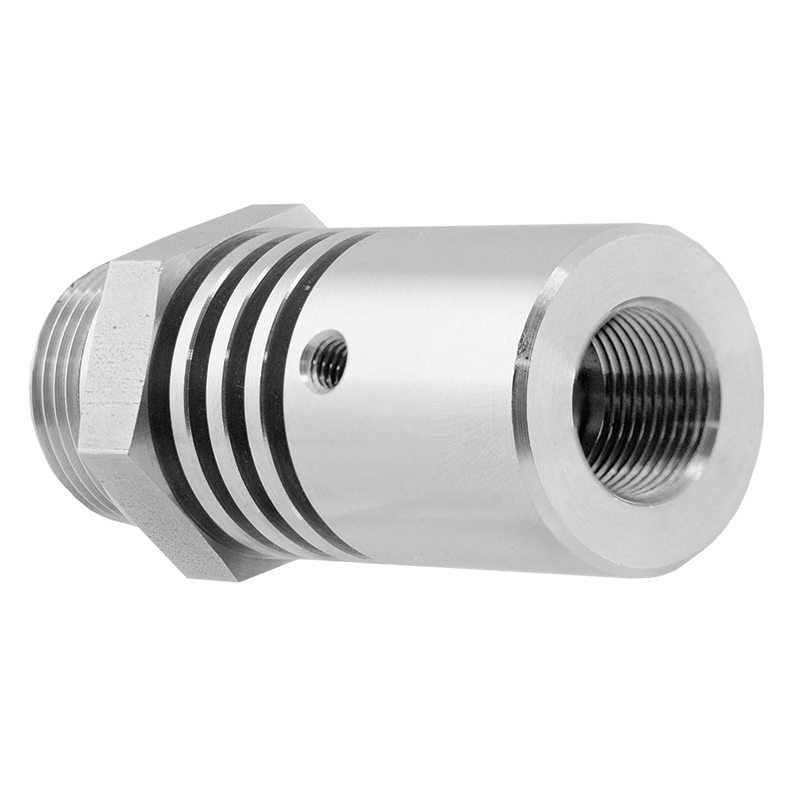

Разделители типа S-RC для горячих, вязких, застывающих или запыленных сред измерения

» Рекомендуемая минимальная ширина диапазона измерений:
     250 кПа для S-RCM
     25 кПа для S-RCF50 с преобразователем давления
     600 кПа для S-RCF50 с манометром
» Максимальный диапазон измерений:

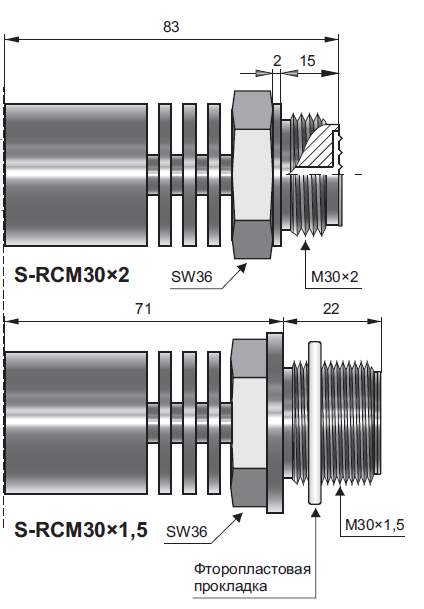

     7 МПа для S-RCM30x2
     16 МПа для S-RCM30x1,5

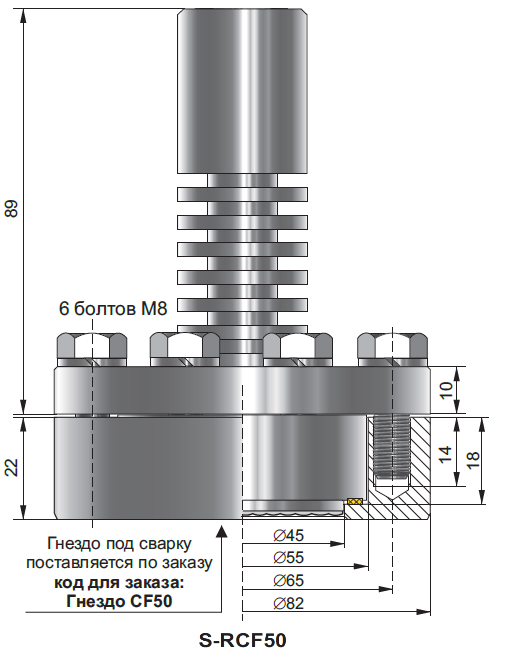

     4 МПа для S-RCF50
» Допускаемая перегрузка:
   10 МПа для S-RCM30x2
   25 МПа для S-RCM30x1,5
     6 МПа для S-RCF50
» Диапазон температур среды измерения:
     0 ÷ 160 °С
» Материал разделителя:
   316Lss (00Р17Т14М2Т)

Назначение

Разделитель типа S-RC используется для измерения давления в горячих средах, характеризующихся повышенной вязкостью, застыванием или загрязнением, там, где невозможно использование импульсной трубки.
С целью практического применения преобразователей с разделителями типа S-RC на объекте, предлагаются монтажные кольца

для сварного соединения производства фирмы АПЛИСЕНС.

Указания, касающиеся выбора разделителей

С целью практического применения преобразователей давления с разделителями S – RCM на объекте, предлагаются монтажные кольца для сварного соединения.

Монтажные кольца изготавливаются из нержавеющей стали LSS316. Присоединение CM30x2 или СМ30х1,5 по конструктиву относятся с асептическому исполнению для пищевых процессов.

Рекомендуемая минимальная ширина диапазона измерений в зависимости от выбранного комплекта датчик – разделитель. 40 кПа
В случае использования разделителей, основным метрологическим вопросом является абсолютная температурная погрешность „нуля”, связанная с влиянием теплового расширения манометрической жидкости, которая должна быть скомпенсирована чувствительностью разделительной мембраны.

Дополнительная абсолютная погрешность „нуля” в зависимости от изменений температуры окружающей среды для комплекта преобразователь давления – разделительм
Вид разделения	Абсолютная погрешность „нуля”
S-RCM	6 кПа / 10°C
S-RCF50	0,7 кПа / 10°C

Дополнительная погрешность „нуля”, от изменений температуры среды зависит от градиента температур в масляной системе разделения и в любом случае значительно меньше погрешностей, указанных в таблице.

Специальное исполнение

Разделитель для диапазона измерения от 0…25 кПа до 0…250 кПа с дополнительной термокомпенсацией (погр. нуля 1 кПа / 10°C)
Разделитель для температуры до 260°C
Разделитель с мембраной и патрубком из сплава Hastelloy C 276 (допуск. давление 4 МПа)
Асептическое исполнение S-RCM30×2, уплотненное перед резьбой, заполнение пищевым маслом (темп. максим. 150°C)
