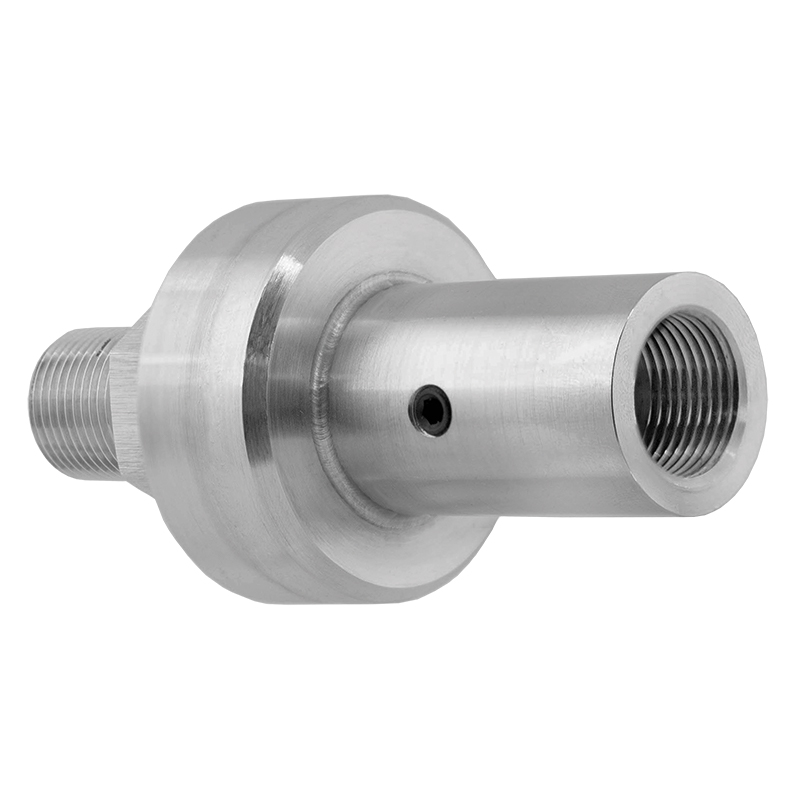

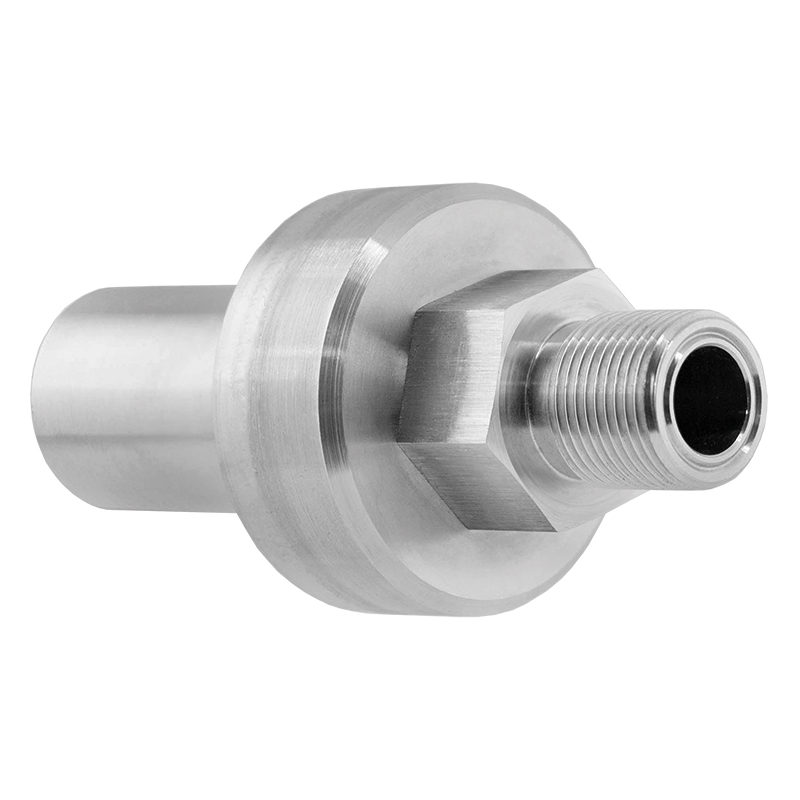

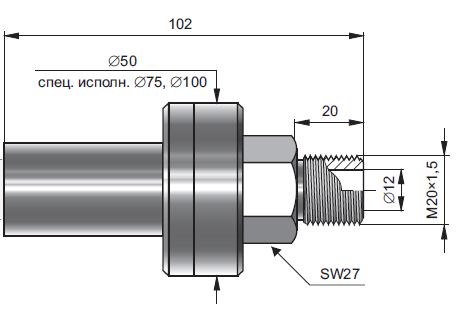

Разделители типа S-Мазут для горячих сред с большой вязкостью
» Максимальная ширина измерительного диапазона:
0…7 МПа
» Диапазон температур среды измерения:
-40…300°C для дистанционного разделения
-40…150°C для непосредственного разделения
» Допускаемая перегрузка:
10 МПа
» Материал разделителя:
316Lss (00Р17Т14М2Т)
Назначение
Разделитель является мембранным передатчиком давления. Разделитель типа S-Мазут используется при измерении давления в средах характеризующихся повышенной вязкостью, а также температурой до 150°С (и до 300°С при дистанционном разделении). Обычно применяется с целью измерения давления мазута в форсунках и мазутных узлах энергетических котлов
Рекомендуемая минимальная ширина диапазона измерений
Рекомендуемая минимальная ширина диапазона измерений (кПа) в зависимости от избранного комплекта манометр или датчик – разделитель | ||||
Изм. прибор | Вид разделения | Исполнение разделителя | ||
S – Mazut ∅50 | S – Mazut ∅75 | S – Mazut ∅100 | ||
Преобразователь давления | непосредственное | Свыше 250 кПа | До 250 кПа | До 10 кПа |
дистанционное (2 м) | 600 кПа | До 400 кПа | До 40 кПа | |
Манометр ∅100 | непосредственное | 600 кПа | 250 кПа | 40 кПа |
дистанционное (2 м) | 600 кПа | 600 кПа | 250 кПа |
* Указанные здесь диапазоны измерений, для измеряющего диапазоны преобразователя APC-2000, надо понимать как установленные.
Внимание: для преобразователя разности давлений APR-2200 значения минимальной ширины диапазона измерений следует принимать в 2 раза меньше.
Указания, касающиеся выбора разделителей
В случае использования разделителей, основным метрологическим вопросом является абсолютная температурная погрешность „нуля”, связанная с влиянием теплового расширения манометрической жидкости, которая должна быть скомпенсирована чувствительностью разделительной мембраны. С целью уменьшения вышеуказанного влияния, полезным является:
– использование более коротких капилляров, что уменьшает объём манометрической жидкости в системе,
– размещение капилляров таким образом, чтобы уменьшить изменение их температур.
Дополнительная абсолютная погрешность „нуля” в зависимости от изменений температуры окружающей среды для комплекта преобразователь давления – стандартный разделитель Ø50: |
|
Вид разделения | Абсолютная погрешность „нуля” |
непосредственное | 0,7 кПа / 10°C |
дистанционное | 2 кПа / 10°C |
Для измерительного комплекта преобразователь давления – разделитель (с большим диаметром) температурные погрешности уменьшаются пропорционально третей степени диаметра активной мембраны.
Дополнительная погрешность „нуля”, от изменений температуры среды зависит от градиента температур в масляной системе разделения и в любом случае значительно меньше погрешностей, указанных в таблице.
