Разделители со стандартными гигиеническими соединителями (S-Hig)

» Максимальное давление PN25:
     2,5Мпа
» Диапазон рабочих температур среды:
     -40…200°C для дистанционного разделения
     -40…150°C для непосредственного разделения
     -40…85°C для работы в диапазоне до -100 кПа
» Материал мембраны, цилиндра и фланца разделителя:
     00H17N14M2T (316Lss)
» Ø разделителя с гайкой:
     92 мм

Назначение

Разделитель является мембранным передатчиком давления. Сигнал давления передается на взаимодействующий манометр или датчик с помощью манометрической жидкости, заполняющей пространство между мембраной и манометром. Главная задача, которую выполняет разделитель это отделение манометра от неблагоприятных параметров, характеризующих среду измерения, таких как:
     – низкая или высокая температура, повышенная вязкость, загрязнения,
     – вибрации установки (дистанционное разделение),
     – вредные для манометра пульсации давления.

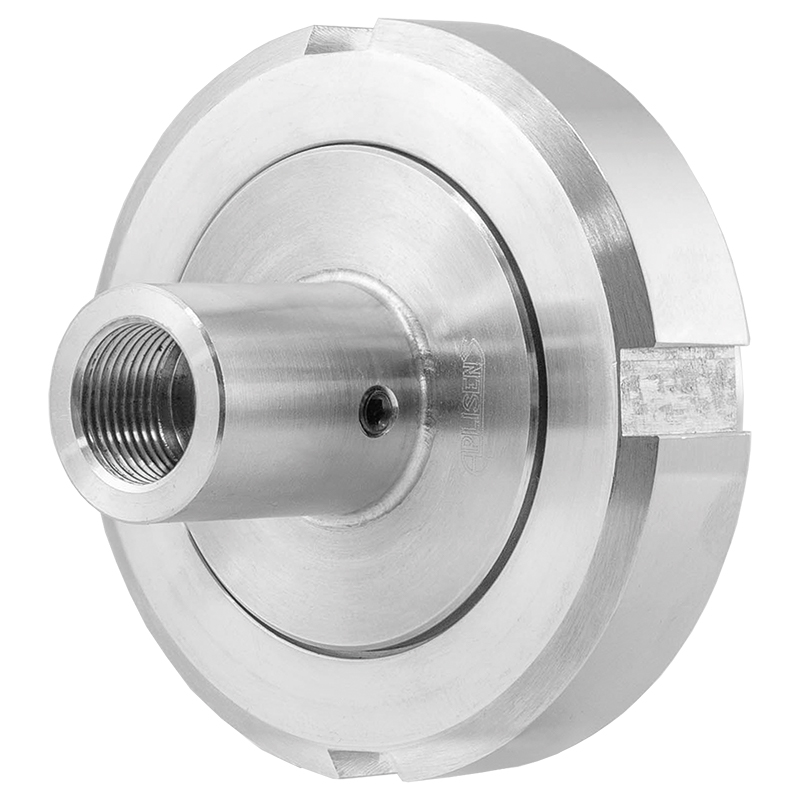

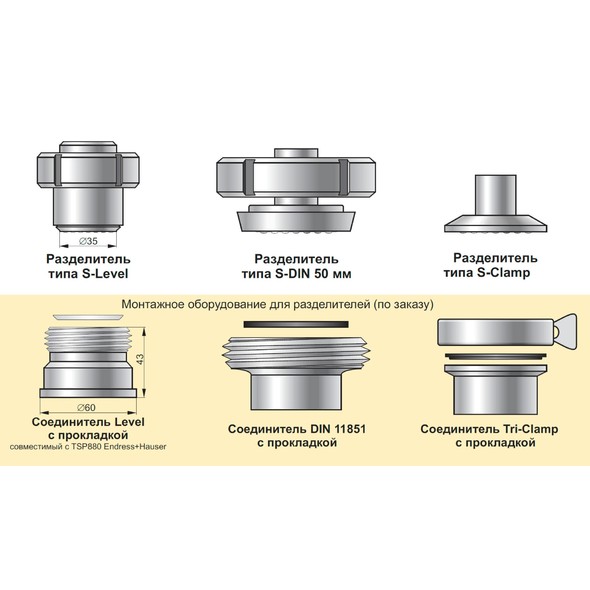

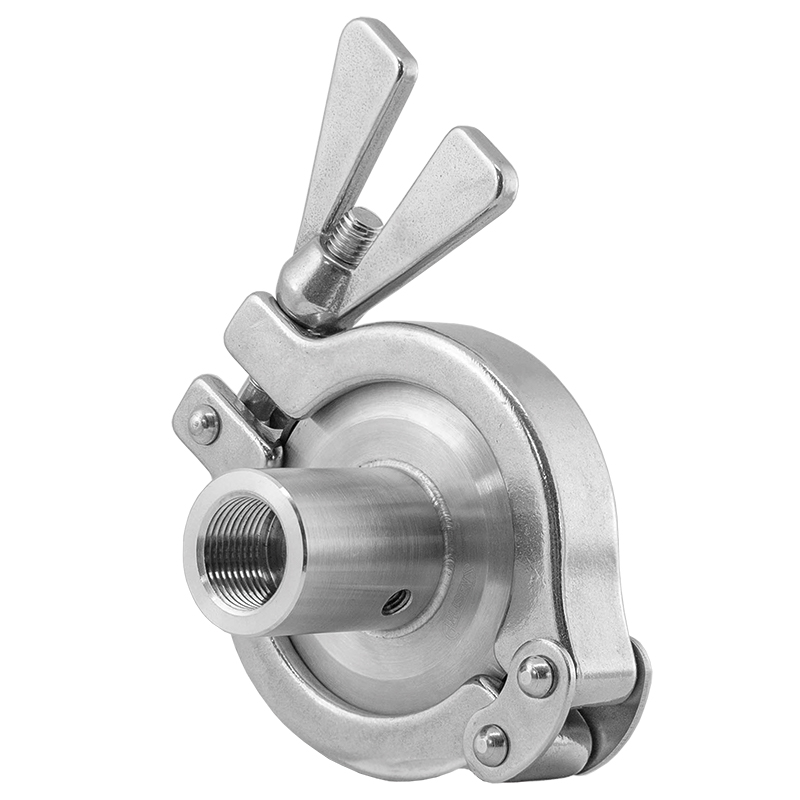

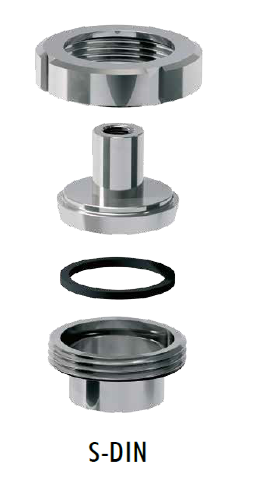

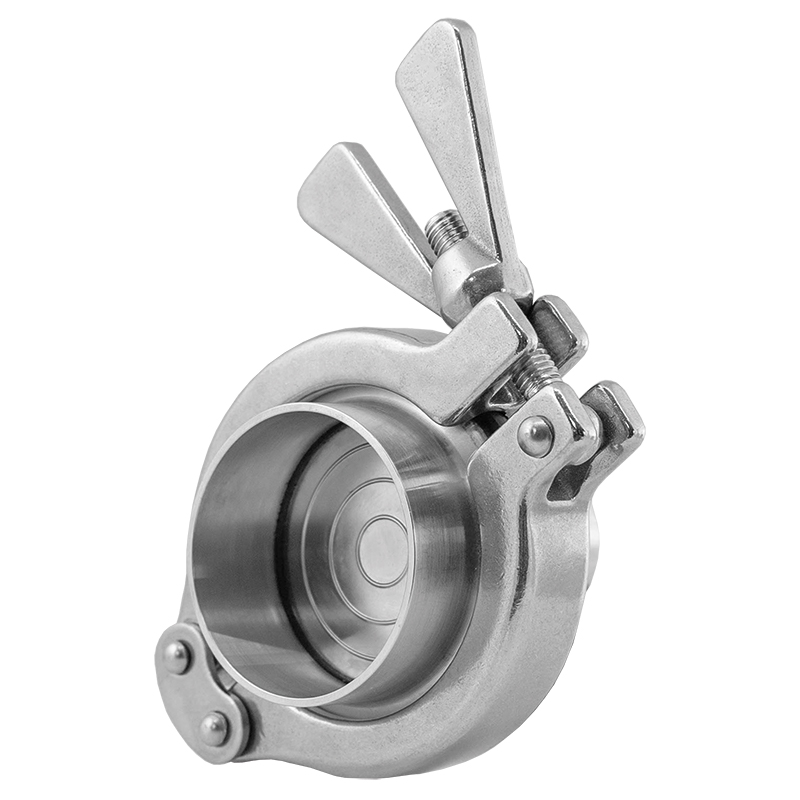

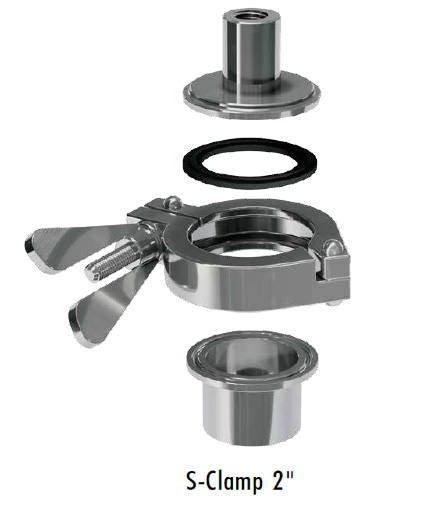

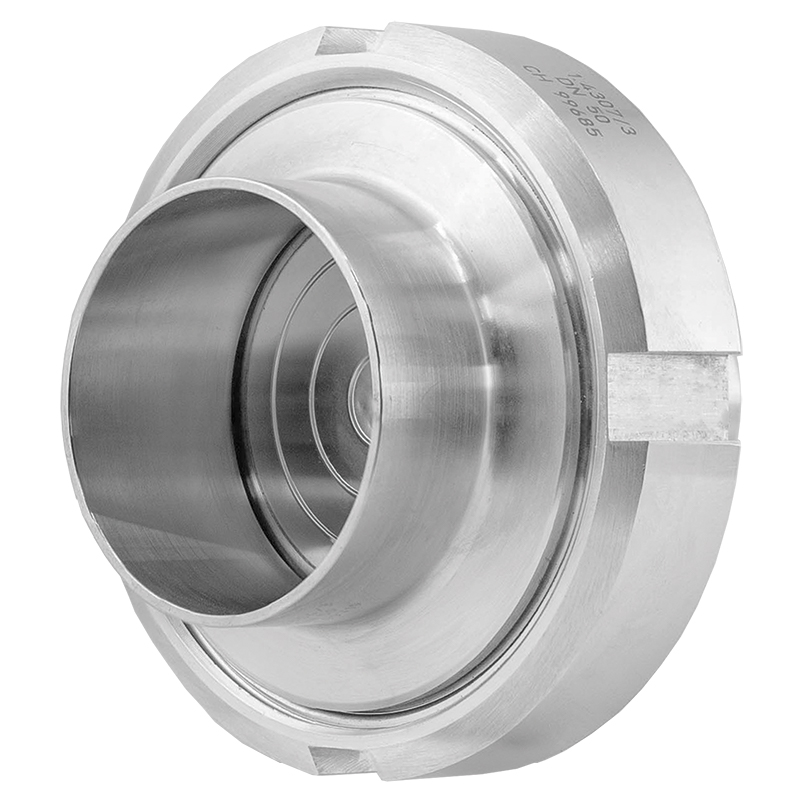

Разделители типа S-DIN и S-Clamp, оснащенные стандартными гигиеническими соединителями, обеспечивают возможность измерения в гигиенических условиях. Вышеуказанные разделители обычно используются с целью измерения давлений в пищевой и фармацевтической промышленности.

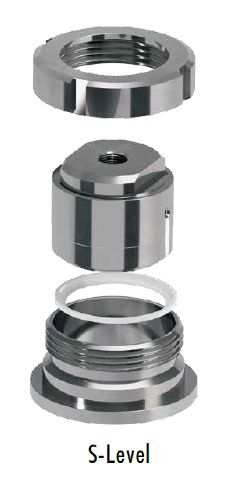

Разделитель S-Level рекомендуется применять для измерения уровня гидростатическим методом. Преобразователь с присоединительным устройством S-Level монтируется в дне резервуара и не создает углубления, в котором могли бы собираться остатки среды измерения или моющего раствора.

Рекомендуемая минимальная ширина диапазона измерений
Рекомендуемая минимальная ширина диапазона измерений
в зависимости от избранного комплекта манометр или датчик – разделитель
Вид разделения Преобразователи
APC-2000*, PC-28, PC-50
Манометр
Ø63
Манометр
Ø100, Ø160
непосредственное 25 кПа 250 кПа 600 кПа
дистанционное (2м) 200 кПа 600 кПа 600 кПа



* Указанные здесь диапазоны измерений, для изменяющего диапазон преобразователя APC-2000, надо понимать как установленные.
Внимание! Для осуществления измерений в диапазонах ниже или выше, чем рекомендуемые в таблице, необходимо применять разделители в специальном исполнении S – DIN 25, S – DIN 32, S – DIN 65, S – DIN 80, S – Clamp 1,5”, S – Clamp 3”, S – Clamp 4”, S – Level 50

Указания, касающиеся выбора разделителей

В случае использования разделителей, основным метрологическим вопросом является абсолютная температурная погрешность „нуля”, связанная с влиянием теплового расширения манометрической жидкости, которая должна быть скомпенсирована чувствительностью разделительной мембраны. С целью уменьшения вышеуказанного влияния, полезным является:
     – использование более коротких капилляров, что уменьшает объём манометрической жидкости в системе,
     – размещение капилляров таким образом, чтобы уменьшить изменение их температур.



Дополнительная абсолютная погрешность „нуля” в зависимости от изменений температуры
окружающей среды для комплекта преобразователь давления – разделительм
Вид разделения Абсолютная погрешность „нуля”
непосредственное 0,08 кПа / 10°C
дистанционное 0,5 кПа / 10°C



Дополнительная погрешность „нуля”, от изменений температуры среды зависит от градиента температур в масляной системе разделения и в любом случае значительно меньше погрешностей, указанных в таблице.
Для измерительного комплекта преобразователь давления – разделитель (с большим диаметром) температурные погрешности уменьшаются пропорционально третей степени диаметра активной мембраны.

Специальное исполнение

» Заполнение пищевым маслом NEOREG M-20 (темп. среды -10…150°C)
» Разделители других размеров, например, DIN 40 мм или Tri-Clamp 1,5’’
» Исполнение разделителя к соединителю указанному заказчиком
» Непосредственный тип исполнения разделителя для температуры среды измерения выше чем 150 °С
