Мембранные разделители

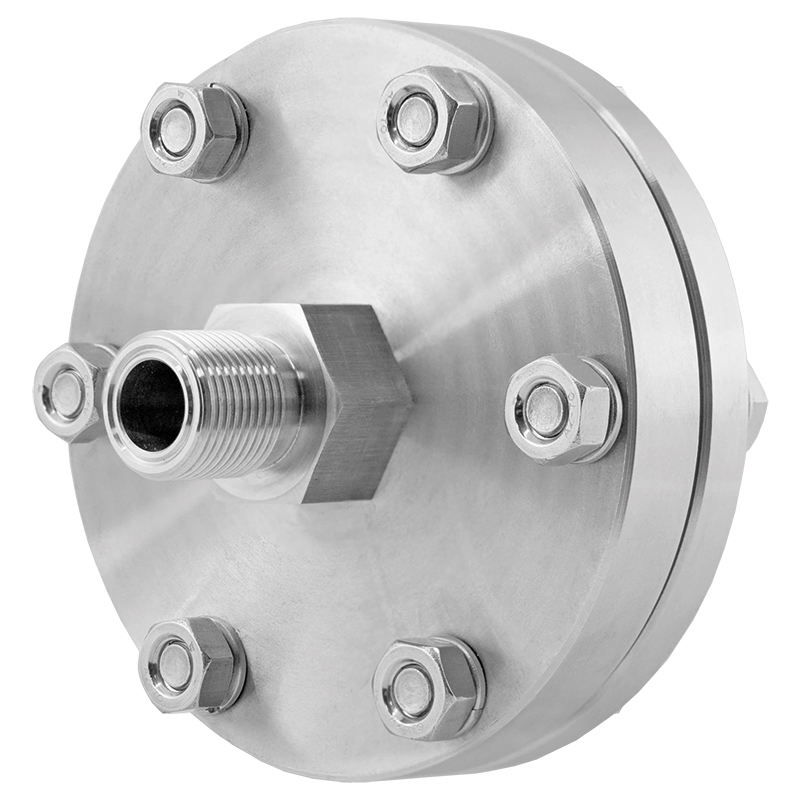

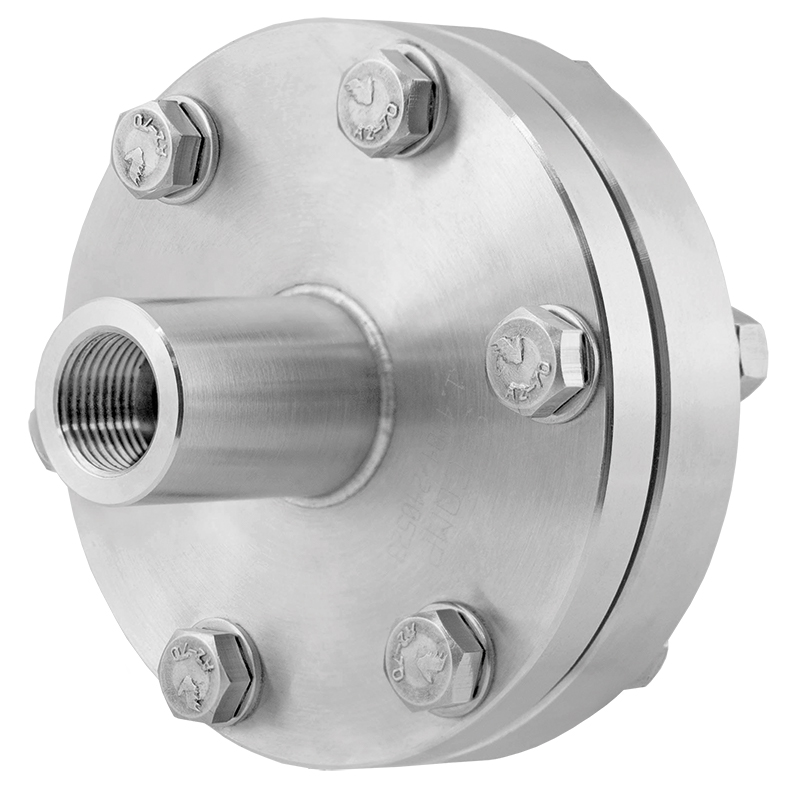

Разделители компактные химостойкие типа S-CompCh
» Максимальная ширина измерительного диапазона:
0…1,6 МПа
» Диапазон температур среды измерения:
-30…100°C
» Допускаемая перегрузка:
2,5 МПа
» Измерение давления соляной, серной и азотной кислот любых концентраций
» Измерение давления хлора
» Материал корпуса фланца разделителя:
316Lss (00Р17Т14М2Т)
» Материал мембраны разделителя:
Тантал
» Внутреннее покрытие разделителя:
Тефлон
Назначение
Разделитель типа S-CompCh предназначен для измерения давления химически агрессивных сред. Части разделителя непосредственно контактирующие с измеряемой средой выполнены из тефлона и тантала. Эти материалы позволяют проводить измерения сложных агрессивных химических соединений за исключением фтороводородной кислоты, газового фтора и щёлочи натрия.
Разделители типа S-CompCh используется для измерения давления:
– соляной, серной и азотной кислот любых концентраций,
– измерения давления хлора.
Рекомендуемая минимальная ширина диапазона измерений
Рекомендуемая минимальная ширина диапазона измерений в зависимости от избранного комплекта манометр или датчик – разделитель |
||
Вид разделения | Преобразователи APC-2000*, PC-28, PC-50 |
Манометр Ø100, Ø160 |
непосредственное | 40 кПа (25 кПа только аналоговые) | 600 кПа |
дистанционное | 100 кПа | 650 кПа |
* Указанные здесь диапазоны измерений, для изменяющего диапазон преобразователя APC-2000, надо понимать как установленные.
Внимание: для преобразователя разности давлений APR-2200 значения минимальной ширины диапазона измерений следует принимать в 2 раза меньше.
Указания, касающиеся выбора разделителей
В случае использования разделителей, основным метрологическим вопросом является абсолютная температурная погрешность „нуля”, связанная с влиянием теплового расширения манометрической жидкости, которая должна быть скомпенсирована чувствительностью разделительной мембраны. С целью уменьшения вышеуказанного влияния, полезным является:
– использование более коротких капилляров, что уменьшает объём манометрической жидкости в системе,
– размещение капилляров таким образом, чтобы уменьшить изменение их температур.
Дополнительная абсолютная погрешность „нуля” в зависимости от изменений температуры окружающей среды для комплекта преобразователь давления – разделительм |
|
Вид разделения | Абсолютная погрешность „нуля” |
непосредственное | 0,1 кПа / 10°C |
дистанционное | 0,6 кПа / 10°C |
Дополнительная погрешность „нуля”, от изменений температуры среды зависит от градиента температур в масляной системе разделения и в любом случае значительно меньше погрешностей, указанных в таблице.
