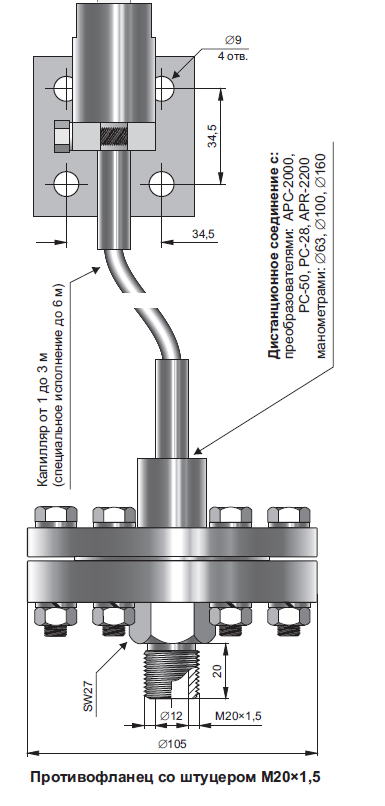

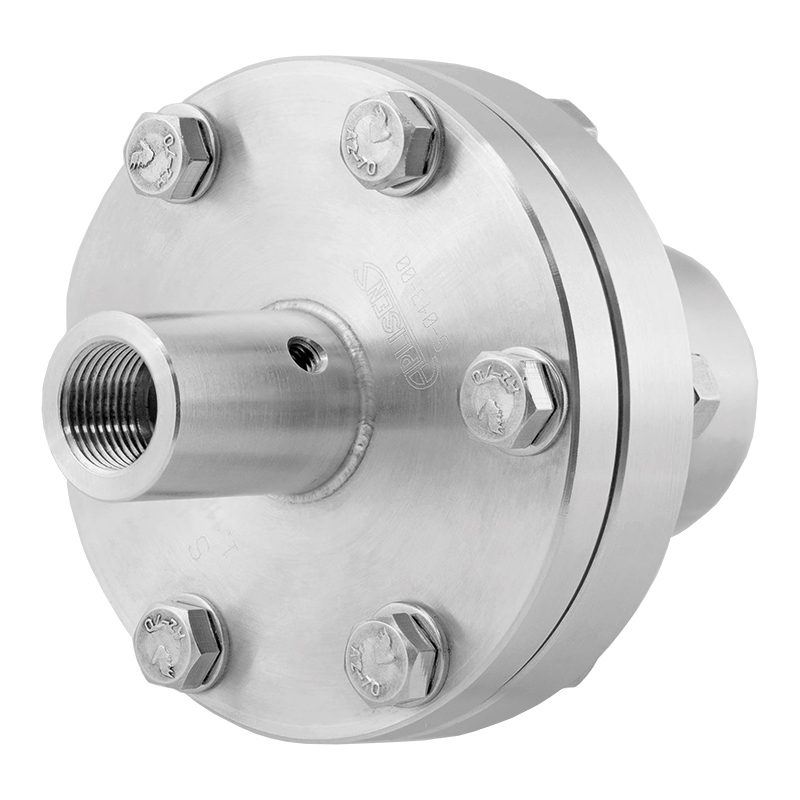

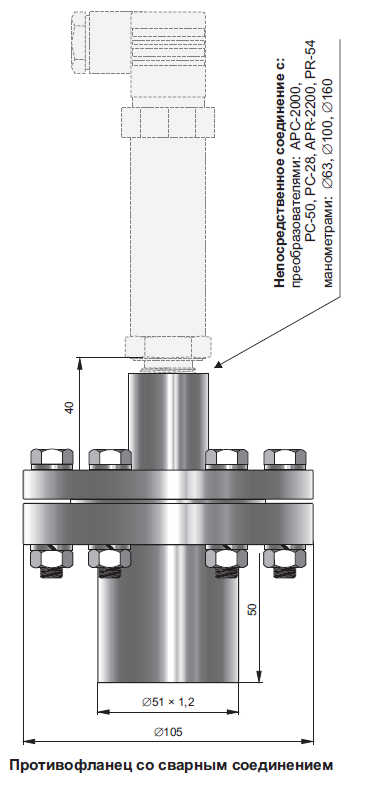

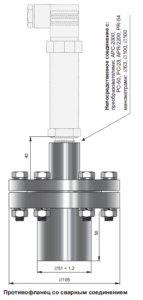

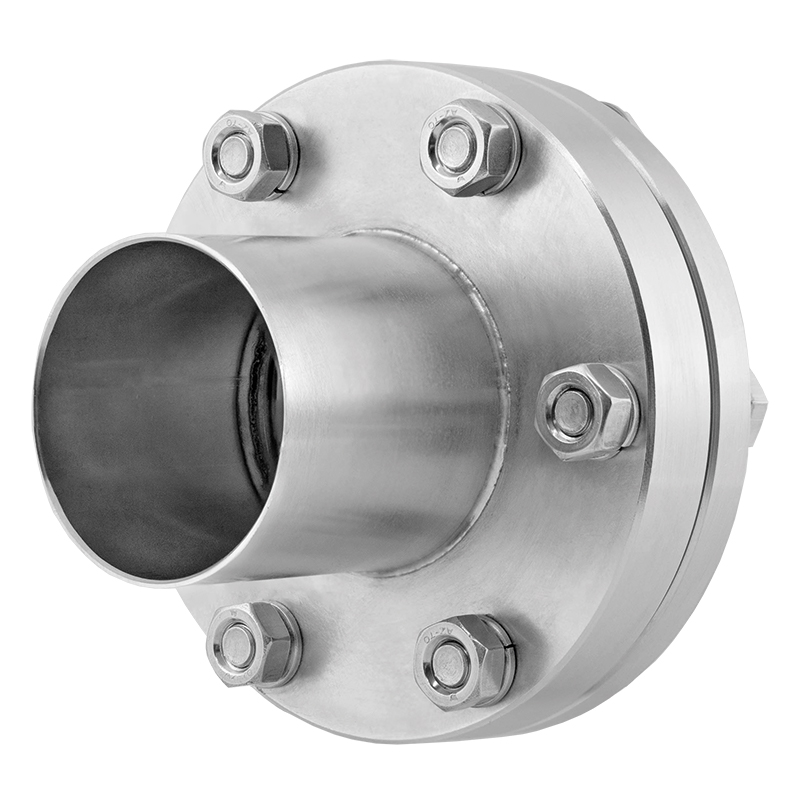

Компактные разделители типа S-Comp с противофланцами

» Максимальная ширина измерительного диапазона:
     0…1,6 МПа
» Диапазон температур среды измерения:
     (-40 ÷ 150) °C или (50 ÷ 200) °C для дистанционного разделения
     -40…150°C для непосредственного разделения
     -40…85°C для работы в диапазоне до -100 кПа
» Материал мембраны, фланца и противофланца разделителя:
     00H17N14M2T (316Lss)

Назначение

Разделитель типа S-Comp является мембранным передатчиком давления.
Сигнал давления передается на взаимодействующий манометр или датчик с помощью манометрической жидкости, заполняющей пространство между мембраной и манометром.
Главная задача, которую выполняет разделитель это отделение манометра от неблагоприятных параметров, характеризующих среду измерения, таких как:
     – низкая или высокая температура,
     – повышенная вязкость, загрязнения,
     – вибрации установки (дистанционная сепарация).
     – вредные для манометра пульсации давления.
Разделители типа S-Comp оснащенные большой разделительной мембраной (Ø70) имеют компактную конструкцию блока.
Преимущества сепараторов типа S-Comp следующие:
     – возможность измерений при небольшой ширине диапазона,
     – лёгкость монтажа.

Рекомендуемая минимальная ширина диапазона измерений
Рекомендуемая минимальная ширина диапазона измерений (кПа)
в зависимости от избранного комплекта манометр или датчик – разделитель
Вид разделения Преобразователи
APC-2000*, PC-28, PC-50
Манометр
Ø63, Ø100, Ø160
непосредственное 20 100
дистанционное 50 250



* Указанные здесь диапазоны измерений, для изменяющего диапазон преобразователя APC-2000, надо понимать как установленные.

Указания, касающиеся выбора разделителей

В случае использования разделителей, основным метрологическим вопросом является абсолютная температурная погрешность „нуля”, связанная с влиянием теплового расширения манометрической жидкости, которая должна быть скомпенсирована чувствительностью разделительной мембраны. С целью уменьшения вышеуказанного влияния, полезным является:
     – использование более коротких капилляров, что уменьшает объём манометрической жидкости в системе,
     – размещение капилляров таким образом, чтобы уменьшить изменение их температур.



Дополнительная абсолютная погрешность „нуля” в зависимости от изменений температуры
окружающей среды для комплекта преобразователь давления – разделительм
Вид разделения Абсолютная погрешность „нуля”
непосредственное 0,06 кПа / 10°C
дистанционный капилляр 2 м 0,2 кПа



Дополнительная погрешность „нуля”, от изменений температуры среды зависит от градиента температур в масляной системе разделения и в любом случае значительно меньше погрешностей, указанных в таблице.

Специальное исполнение

Материал мембраны – Hastelloy C 276
Непосредственное разделение при темп. среды выше 150°C
