Мембранные разделители

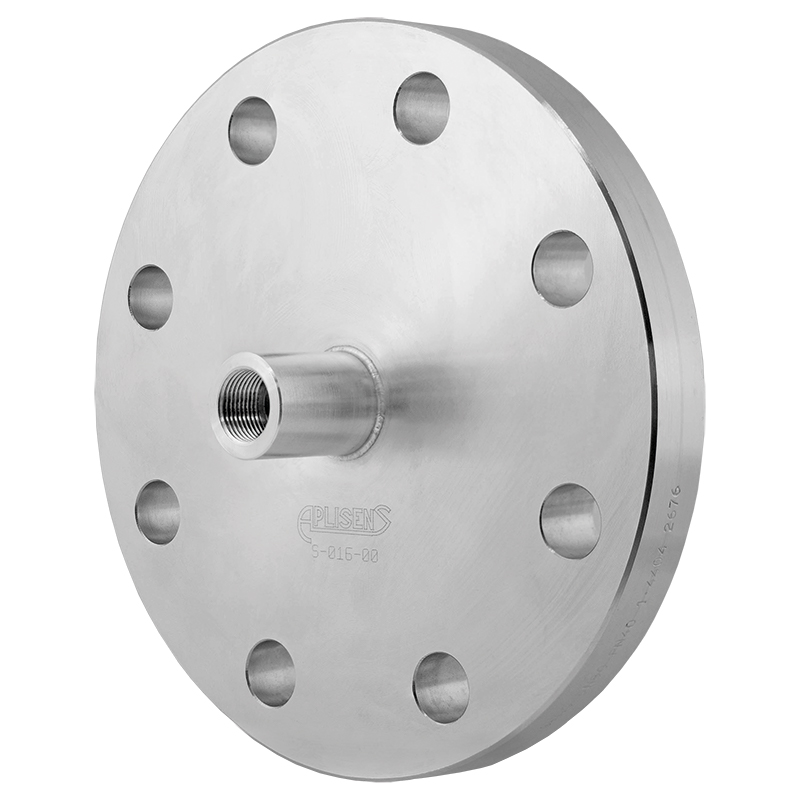

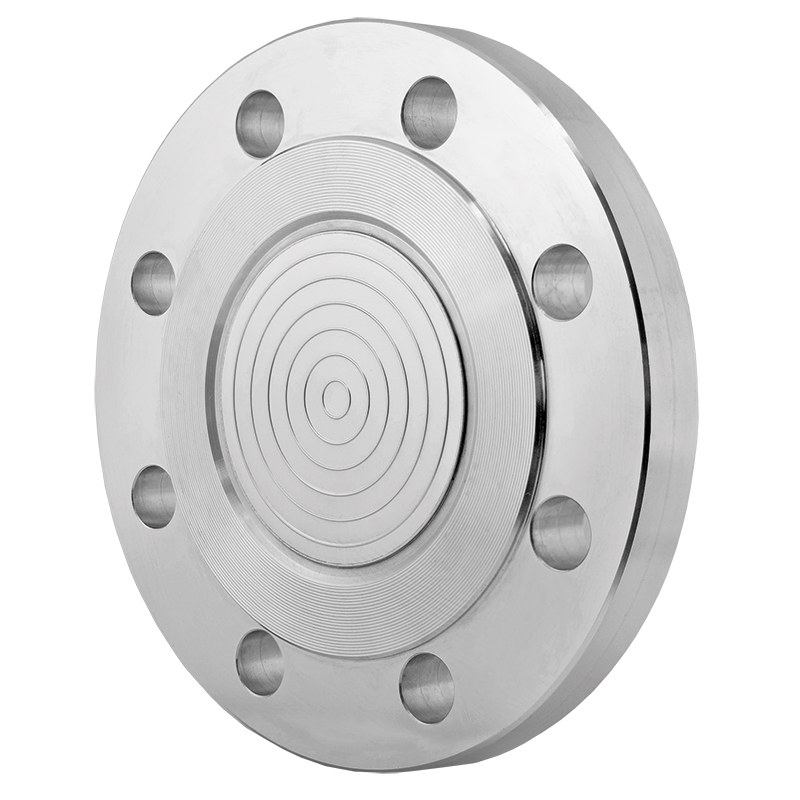

Фланцевые плоские разделители типа S-P
» Максимальное давление для PN40:
4 МПа
» Диапазон рабочих температур среды:
-40…150°C или 150…310°C для дистанционного разделения
-40…150°C для непосредственного разделения
-40…85°C для работы в диапазоне до -100 кПа
» Материал мембраны и фланца разделителя:
00H17N14M2T (316Lss)
Назначение

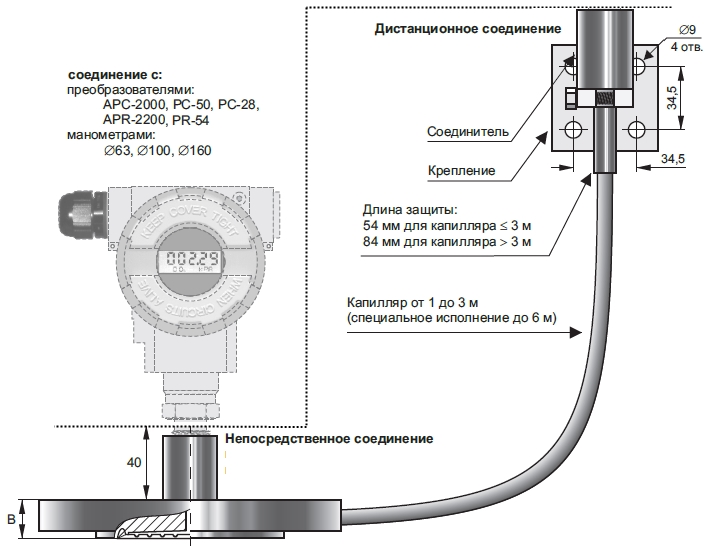

Разделитель типа S-P является мембранным передатчиком давления. Сигнал давления передается на взаимодействующий манометр или датчик с помощью манометрической жидкости, заполняющей пространство между мембраной и манометром. Главная задача, которую выполняет разделитель это отделение манометра от неблагоприятных параметров, характеризующих среду измерения, таких как:
– низкая или высокая температура, повышенная вязкость, загрязнения,
– вибрации установки (дистанционное разделение).

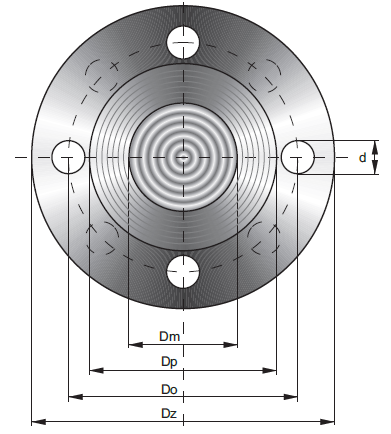

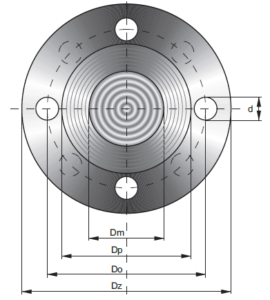

Размеры разделителей
Размеры разделителей | |||||||
Исполнение | Диаметр мембраны Dm |
Диаметр посадочный Dp |
Диаметр разделит. Do |
Диаметр внешний Dz |
Толщина B |
Диаметр отверстий d |
Число отверстий |
DN50 PN40 | 59 | 102 | 125 | 165 | 22 | 18 | 4 |
DN80 PN40 | 89 | 138 | 160 | 200 | 24 | 18 | 8 |
DN100 PN40 | 89 | 162 | 190 | 235 | 24 | 22 | 8 |
A 109 | 88 | 158 | 190 | 235 | 24 | 22 | 8 |
Рекомендуемая минимальная ширина диапазона измерений
Рекомендуемая минимальная ширина диапазона измерений (кПа) в зависимости от избранного комплекта манометр или датчик – разделитель | ||||
Изм. прибор | Вид разделения | Исполнение разделителя | ||
DN50 PN40 | DN80 PN40 | DN100 PN40, A 109 | ||
APC-2000* | непосредственное | 25 | 10 | 10 |
дистанционное (2 м) | 100 | 25 | 25 | |
PC-28 | непосредственное | 10 | 10 | 10 |
дистанционное (2 м) | 100 | 25 | 25 | |
PC-50 | непосредственное | 10 | 10 | 10 |
дистанционное (2 м) | 100 | 25 | 25 | |
Манометр Ø63 | непосредственное | 100 | 100 | 100 |
дистанционное (2 м) | 250 | 100 | 100 | |
Манометр Ø100 | непосредственное | 600 | 100 | 100 |
дистанционное (2 м) | 600 | 100 | 100 | |
Манометр Ø160 | непосредственное | 600 | 100 | 100 |
дистанционное (2 м) | 600 | 100 | 100 |
* Указанные здесь диапазоны измерений, для измеряющего диапазоны преобразователя APC-2000, надо понимать как установленные.
Указания, касающиеся выбора разделителей
В случае использования разделителей, основным метрологическим вопросом является абсолютная температурная погрешность „нуля”, связанная с влиянием теплового расширения манометрической жидкости, которая должна быть скомпенсирована чувствительностью разделительной мембраны. С целью уменьшения вышеуказанного влияния, полезным является:
– использование более коротких капилляров, что уменьшает объём манометрической жидкости в системе,
– использование больших DN, с целью повышения чувствительности мембран,
– размещение капилляров таким образом, чтобы уменьшить изменение их температур.
Дополнительная абсолютная погрешность „нуля” в зависимости от изменений температуры окружающей среды для комплекта преобразователь давления – разделитель | |||
Вид разделения | Абсолютная погрешность „нуля” на 10°С для разделителя | ||
DN50 | DN80 | DN100 | |
непосредственное | 0,05 кПа | 0,04 кПа | 0,04 кПа |
дистанционный капилляр 2 м | 0,3 кПа | 0,1 кПа | 0,1 кПа |
Дополнительная погрешность „нуля”, от изменений температуры среды зависит от градиента температур в масляной системе разделения и в любом случае значительно меньше погрешностей, указанных в таблице.
Параметры манометрической жидкости разделительной системы. | ||
Непосредственное разделение | ||
Рабочая температура | – 40 ÷ 150 °С | |
Дистанционное разделение | ||
Тип манометрической жидкости, плотность | Измерение вакуумметрического давления | Измерение избыточного давления |
Высокотемпературная (DC-550), ρ = 1,068 г/см3 |
– 10 ÷ 150 °С | – 10 ÷ 315 °С |
Низкотемпературная (АК-20), ρ = 0,945 г/см3 |
Не рекомендуется при измерении давления < 50 кПа ABS |
– 60 ÷ 200 °С |
При температуре окружающей среды < 15 °С не рекомендуется обогревать капилляры заполненные жидкостью типа DC |
Специальное исполнение
Разделитель для давления до 10 МПа (PN100)
Разделитель согласно норме ANSI
Заполнение пищевым маслом (темп. изм. среды -10…150°C)
DH – заполнение термостойким маслом дистанционного разделителя Тизм до 400°C, Токр свыше +15°C.
Для установки на открытом воздухе необходимо применит приспособление NORD.
Выведение капилляра в оси разделителя
Непосредственное разделение при температуре среды измерения выше чем 150°C
Разделитель DN50 по EN-1092 тип B1 (без канавки)
