Мембранные разделители
Фланцевые химостойкие разделители типа S-Ch
» Диапазон рабочих температур среды:
-40…200°C для дистанционного разделения
-40…150°C для непосредственного разделения
-40…85°C для работы в диапазоне до -100 кПа
-40…95°C для обкладки тефлоном
» Материал мембраны:
Hastelloy, Никель, Monel, Тантал, Тефлон, Титан
Назначение
Разделитель типа S-Ch является мембранным передатчиком давления.
Сигнал давления передается на взаимодействующий манометр или датчик с помощью манометрической жидкости, заполняющей пространство между мембраной и манометром.
Главная задача, которую выполняет разделитель это отделение манометра от неблагоприятных параметров, характеризующих среду измерения, таких как:
-высокая химическая активность,
-низкая или высокая температура,
-повышенная вязкость, загрязнения,
-вибрации установки (дистанционная сепарация).
Мембраны и уплотнительные кольца химостойких разделителей типа S-Ch выполнены из материалов, стойких к коррозионному воздействию среды, учитывающих химический состав среды, предусмотренные пределы концентрации, а также диапазон рабочих температур.

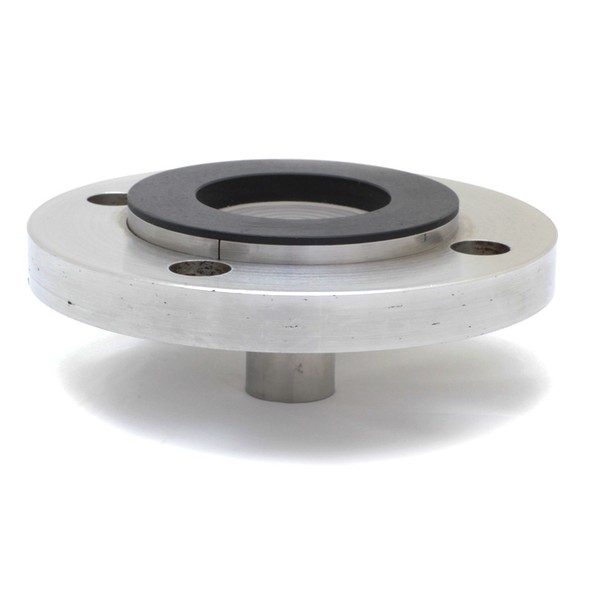

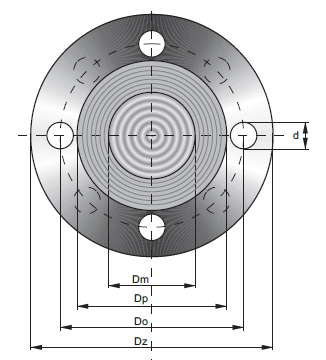

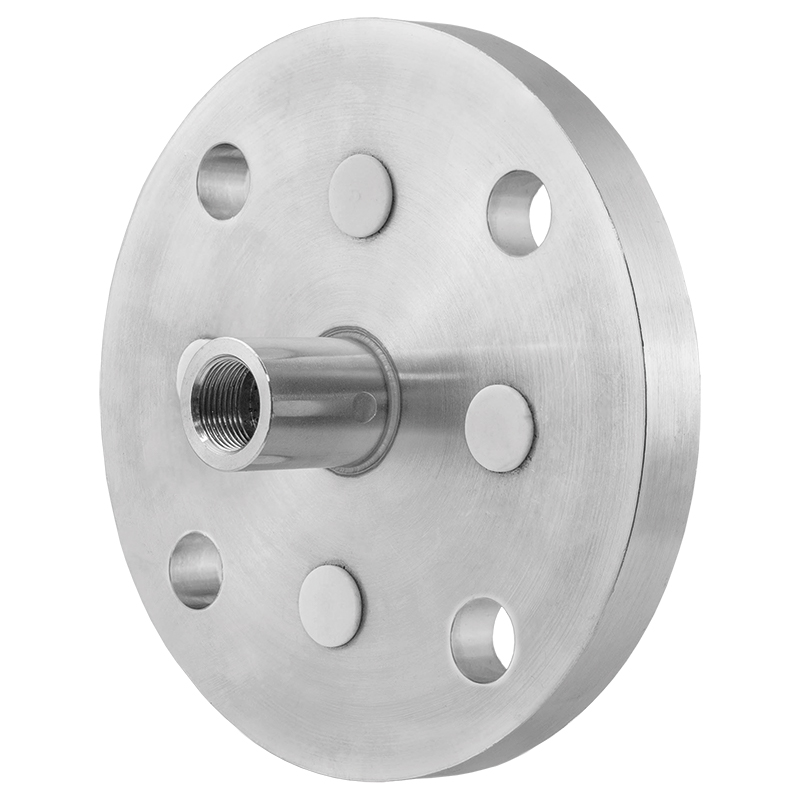

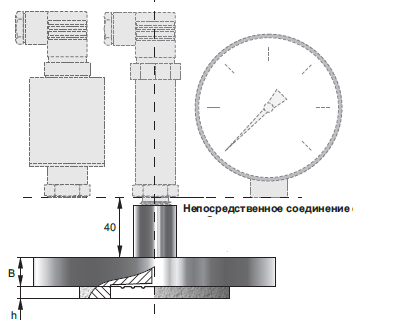

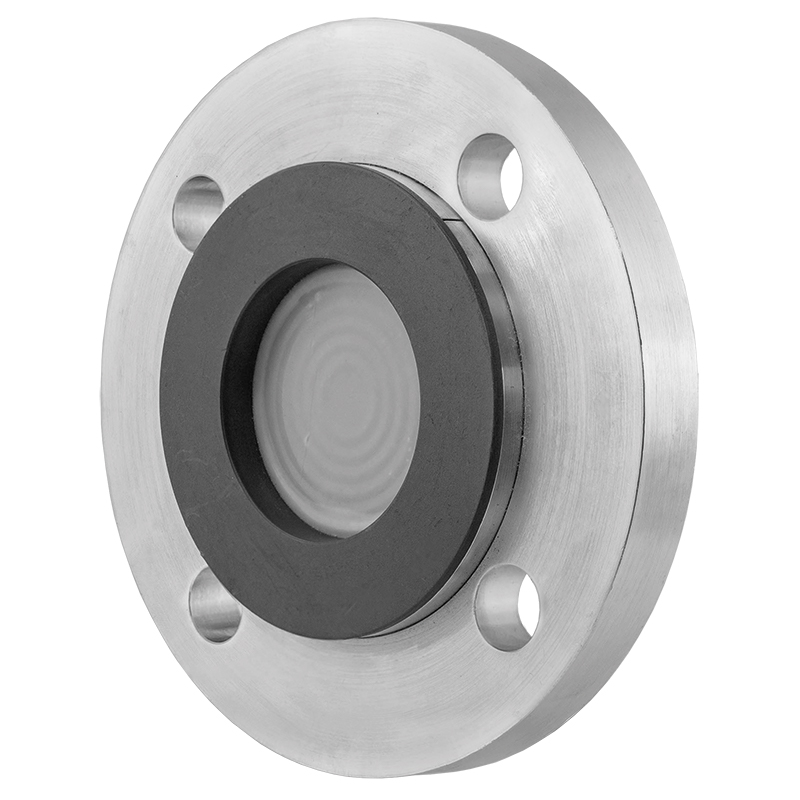

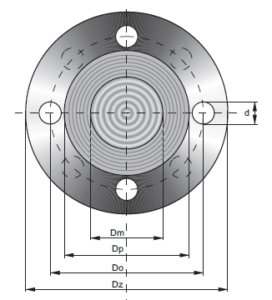

Размеры разделителей
Размеры разделителей по DIN EN1092-1 | |||||||||
Материал смачиваемых частей | Исполнение | Диаметр мембраны Dm |
Диаметр посадочный Dp |
Диаметр разделит. Do |
Диаметр внешний Dz |
Толщина B |
Толщина h |
Диаметр отверстий d |
Число отверстий |
Hastelloy-Никель Monel | DN50PN10/40 | 59 | 98 | 125 | 165 | 18 | 7 | 18 | 4 |
DN80PN25/40 | 89 | 132 | 160 | 200 | 22 | 7 | 18 | 8 | |
Титан | DN50PN10/40 | 59 | 98 | 125 | 165 | 24 | 6 | 18 | 4 |
DN80PN25/40 | 89 | 138 | 160 | 200 | 22 | 6 | 18 | 8 | |
Тантал-Тантал | DN50PN10/40 | 59 | 102 | 125 | 165 | 18 | 3 | 18 | 4 |
DN80PN25/40 | 89 | 138 | 160 | 200 | 22 | 3 | 18 | 8 | |
Тантал-Тефлон Титан-Тефлон |
DN50PN10/40 | 59 | 102 | 125 | 165 | 18 | 8 | 18 | 4 |
DN80PN25/40 | 89 | 138 | 160 | 200 | 22 | 8 | 18 | 8 | |
Тефлон | DN50PN10/40 | 59 | 102 | 125 | 165 | 18 | 7 | 18 | 4 |
DN80PN25/40 | 89 | 138 | 160 | 200 | 22 | 7 | 18 | 8 | |
Размеры разделителей по ANSI ASME 16.5 | |||||||||
Материал смачиваемых частей | Исполнение | Диаметр мембраны Dm |
Диаметр посадочный Dp |
Диаметр разделит. Do |
Диаметр внешний Dz |
Толщина B |
Толщина h |
Диаметр отверстий d |
Число отверстий |
Hastelloy-Никель Monel | 2” ANSI 150 | 59 | 92 | 120,5 | 150 | 18 | 7 | 20 | 4 |
3” ANSI 150 | 89 | 123 | 152,5 | 190 | 22 | 7 | 20 | 4 | |
Титан | 2” ANSI 150 | 59 | 92 | 120,5 | 150 | 18 | 2 | 20 | 4 |
3” ANSI 150 | 89 | 127 | 152,5 | 190 | 22 | 2 | 20 | 4 | |
Тантал-Тантал | 2” ANSI 150 | 59 | 92 | 120,5 | 150 | 18 | 8 | 20 | 4 |
3” ANSI 150 | 89 | 127 | 152,5 | 190 | 22 | 8 | 20 | 4 | |
Тантал-Тефлон Титан-Тефлон |
2” ANSI 150 | 59 | 92 | 120,5 | 150 | 18 | 7 | 20 | 4 |
3” ANSI 150 | 89 | 127 | 152,5 | 190 | 22 | 7 | 20 | 4 | |
Тефлон | 2” ANSI 150 | 59 | 92 | 120,5 | 150 | 18 | 7 | 20 | 4 |
3” ANSI 150 | 89 | 123 | 152,5 | 190 | 22 | 7 | 20 | 4 |
Рекомендуемая минимальная ширина диапазона измерений
Рекомендуемая минимальная ширина диапазона измерений (кПа) в зависимости от избранного комплекта манометр или датчик – разделитель |
|||
Изм. прибор | Вид разделения | Исполнение разделителя | |
DN50 | DN80 | ||
Преобразователь давления | непосредственное | 40 | 10 |
дистанционное (2 м) | 100 | 40 | |
Манометр Ø100 | непосредственное | 100 | 100 |
дистанционное (2 м) | 250 | 250 |
Указания, касающиеся выбора разделителей
В случае использования разделителей, основным метрологическим вопросом является абсолютная температурная погрешность „нуля”, связанная с влиянием теплового расширения манометрической жидкости, которая должна быть скомпенсирована чувствительностью разделительной мембраны. С целью уменьшения вышеуказанного влияния, полезным является:
– использование более коротких капилляров, что уменьшает объём манометрической жидкости в системе,
– использование больших DN, с целью повышения чувствительности мембран,
– размещение капилляров таким образом, чтобы уменьшить изменение их температур.
Дополнительная абсолютная погрешность „нуля” в зависимости от изменений температуры окружающей среды для комплекта преобразователь давления – разделитель с цилиндром 100 мм | |||
Вид разделения | Абсолютная погрешность „нуля” на 10°С для разделителя | ||
DN50 | DN80 | ||
непосредственное | 0,5 кПа | 0,2 кПа | |
дистанционный капилляр 2 м | 1 кПа | 0,4 кПа |
Дополнительная погрешность „нуля”, от изменений температуры среды зависит от градиента температур в масляной системе разделения и в любом случае значительно меньше погрешностей, указанных в таблице.
Предлагаемые химостойкие материалы и ограничения по их применению | |||
Материал мембраны | Материал уплотнительного кольца | Допустимое давление | Ограничения в применении |
Hastelloy | Hastelloy | 4 МПа | Измерение горячей соляной кислоты |
Monel | Monel | 4 МПа | Измерения кислоты |
Никель | Никель | 4 МПа | Измерения кислоты |
Тантал | Тантал | 4 МПа | Измерение фтороводородной кислоты, измерение щёлочи натрия |
Тантал | Тефлон | 1,6 МПа | Наличие газообразного фтора; температура среды измерения выше 90°С; давления выше чем 1 МПа; абразивная среда + ограничения по применению тантала |
Титан | Титан | 4 МПа | Наличие сухого хлора, измерения в зонах Ех |
Тефлон* | Тефлон* | 4 МПа | Вакуумметрические давления, абразивные среды |
* Материал мембраны и уплотнительного кольца сталь 316L, смачиваемые части покрытые слоем тефлона.
Специальное исполнение

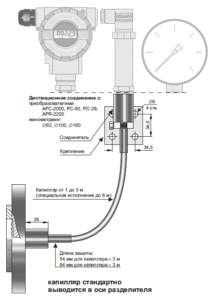

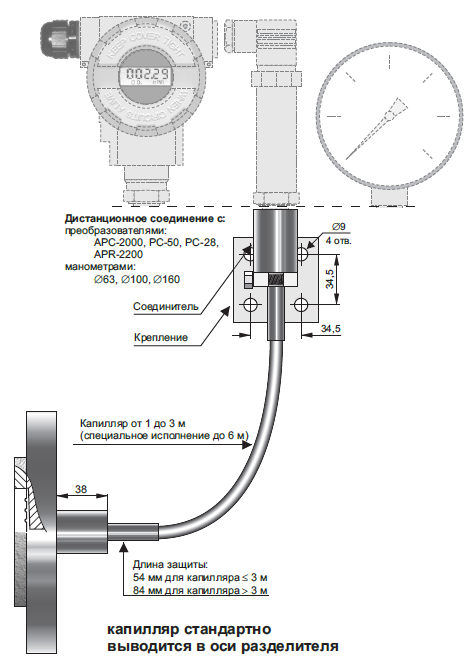

RAD – Радиальное выведение капилляра (не касается разделителей никель и титан)
Заполнение жидкостью FLUOROLUBE
Непосредственное разделение при темп. среды выше 150°C
