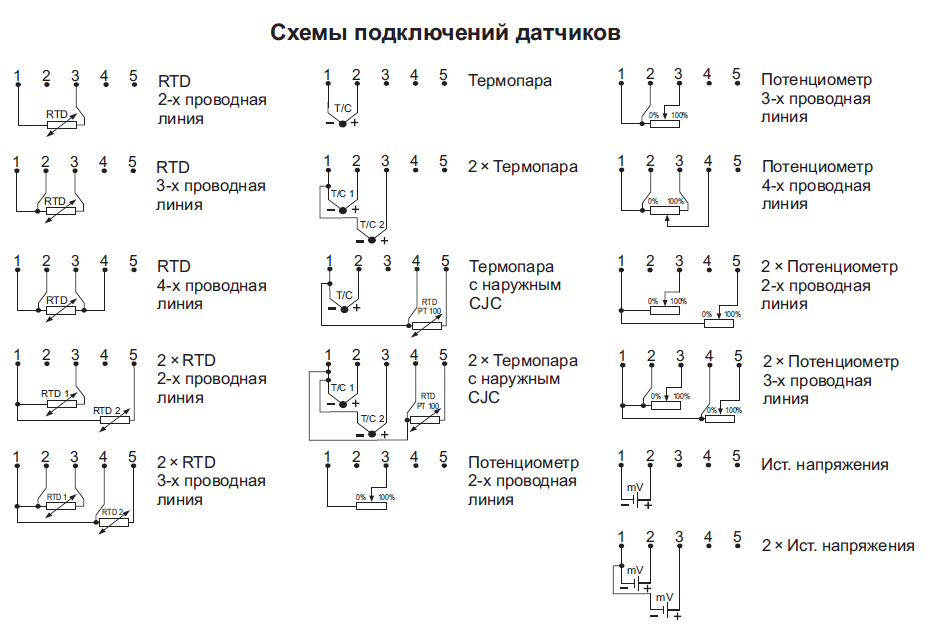

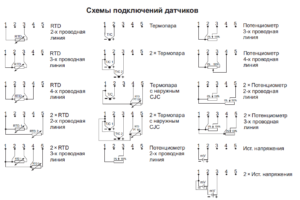

Преобразователи температуры LI-24G предназначены для преобразования приращений активного сопротивления термометров сопротивления, а также преобразования приращений напряжений термоэлектрических датчиков в унифицированный сигнал 4…20 мА. Осуществляют компенсацию температуры холодного спая термопары, компенсацию активного сопротивления линий связи с термометрами сопротивлений, а также компенсацию нелинейности характеристики датчика. Преобразователь конфигурируется как одно, или двухканальный. В случае режима двухканального позволяет мерить разность температур, среднюю температуру, среднюю температуру с редунданцей, а также максимальную или минимальную температуру. Компенсация температуры холодного спая термопары может быт выполнена с помощью встроенного в преобразователь датчика, наружного датчика Pt100 или запрограммированной постоянной температуры.

Гальваническая развязка «вход-выход» позволяет работать с любым источником сигнала, а также обеспечивает высокую надежность использования преобразователя в промышленных условиях. Преобразователь монтируется в головках датчиков температуры типа CTR или CTU. Электрическое присоединение можно производить проводом с сечением до 1,75 мм2.

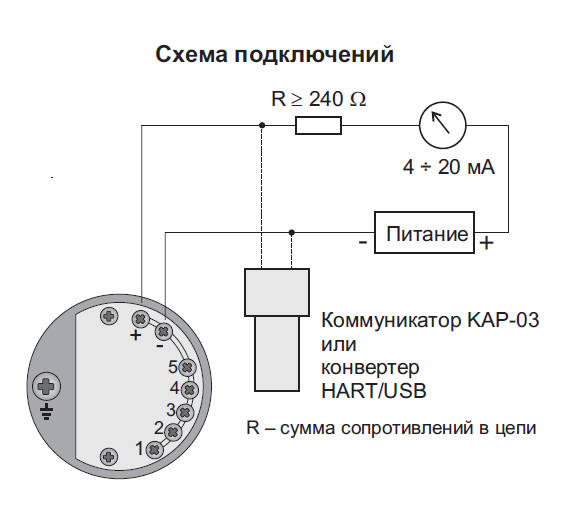

Связь пользователя с преобразователем LI-24G осуществляется посредством протокола HART. При этом в качестве линии связи используется цепь выходного сигнала 4 ÷ 20 мА.

Обмен данными с преобразователем осуществляется с помощью:
– коммуникатора КАР-03 с программным обеспечением для преобразователей температуры;
– персонального компьютера с использованием конвертера HART/USB и программного обеспечения „RAPORT-2”, производства фирмы АПЛИСЕНС.
Кроме настройки диапазона и типа датчика обмен данными с преобразователем позволяет настраивать:
– состояние выхода при обрыве цепи датчика,
– калибровку,
– настройку демпфирования,
– кусочно-линейную корректировку характеристики,
– смещение характеристики о постоянную величину,
– установку 60-точечной характеристики пользователя.

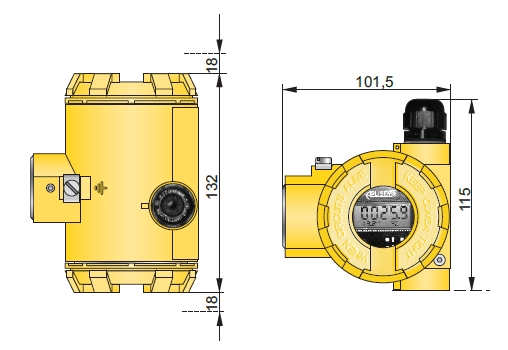

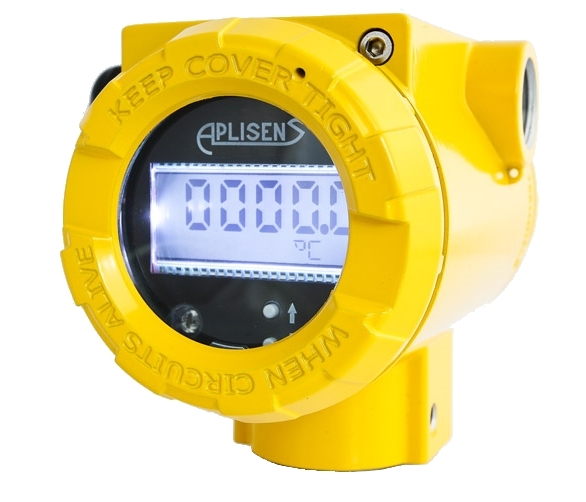

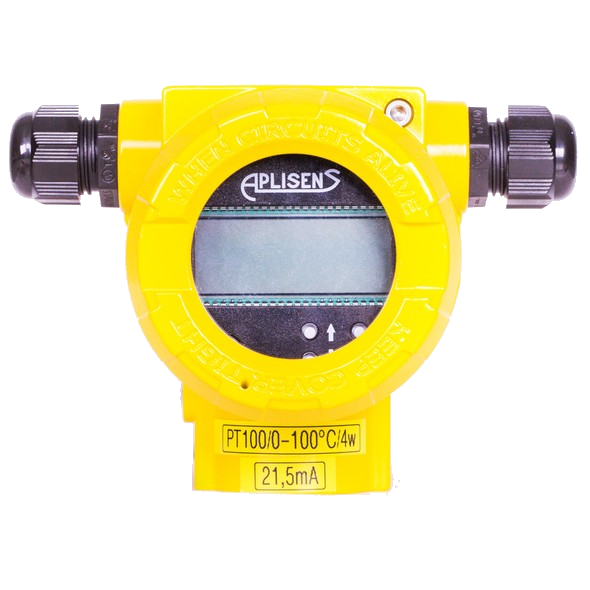

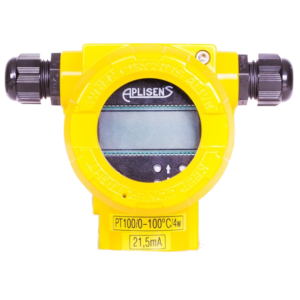

В корпусе со степенью защиты IP66, выполненном из алюминия или нержавеющей стали, находится микропроцессорный преобразователь, формирующий унифицированный выходной сигнал. Спереди корпуса встроен местный индикатор с подсветкой, позволяющий отображать текущую температуру и выходной ток, дополнительно используется он при программировании преобразователя с помощью кнопок на лицевой панели индикатора. Конструкция корпуса дает возможность поворота местного индикатора с шагом на 90°. Основная модель со стороны входа сигнала датчика имеет кабельный ввод М20х1,5, предназначенный для подключения удаленных датчиков, в случае необходимости есть возможность непосредственного соединения датчика с корпусом преобразователя.

Ex – искробезопасное исполнение
Exd – взрывонепроницаемая оболочка
SN – материал корпуса – нержавеющая сталь (316ss)
(-40) – диапазон термокомпенсации -40…75°C
IP67 – степень защиты корпуса IP67
Q… – дополнительная тренировка прибора для увеличения надежности; подробности в РЭ
