ATL

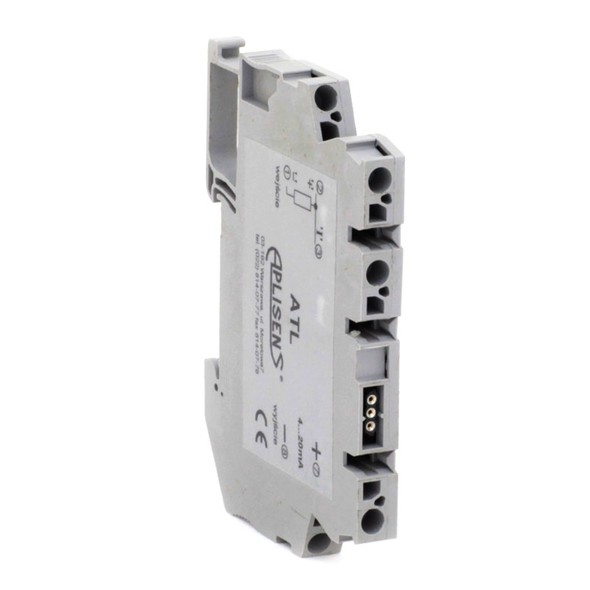

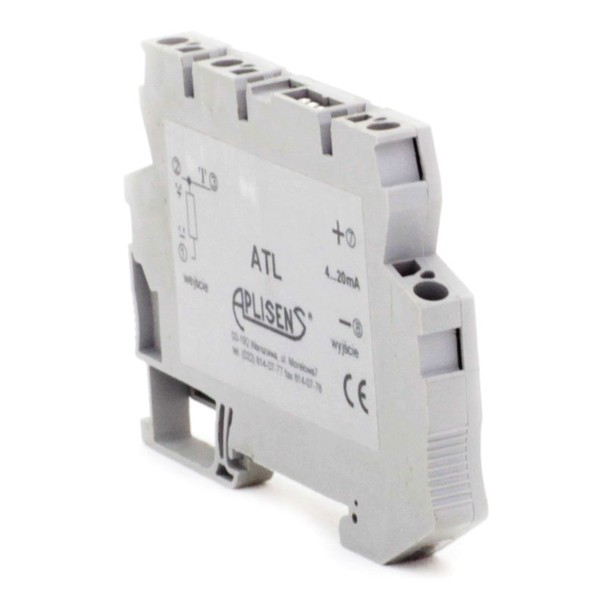

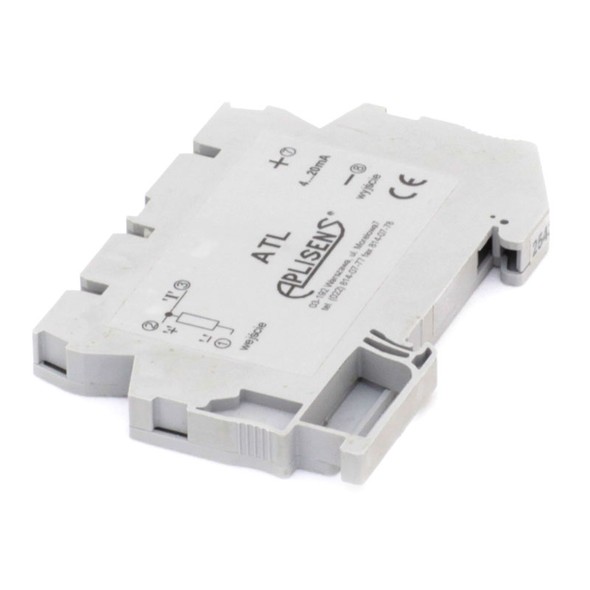

Преобразователь температуры

для работы с термометрами сопротивления типа Pt100 и 100Н

» Выходной сигнал:
     4 ÷ 20 мА
» Возможность программирования измерительного диапазона и типа датчика

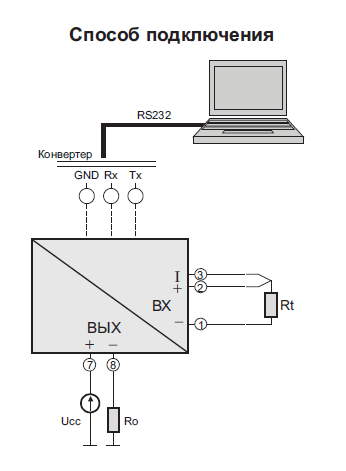

» Компенсация активного сопротивления линий связи с датчиком
     (для трёхпроводной схемы)
» Пределы измерения:
     20 ≤R ≤ 380 Ом
» Основная погрешность:
     ± 0,2 %
» Степень защиты корпуса:
     IP20

Назначение, функция

Экономичный преобразователь температуры в корпусе с креплением под DIN-рейку типа ATL предназначен для преобразования приращений активного сопротивления термометров сопротивления типа Pt100 или 100Ni в унифицированный токовый сигнал 4…20 мА.
Осуществляет цифровую фильтрацию и компенсацию нелинейности сигнала термометра сопротивления.
Кроме возможности изменения диапазона измерений и типа датчика, программное обеспечение позволяет:

конфигурировать поведение преобразователя при обрыве цепи датчика,
калибровать преобразователь,
производить корректировку участка характеристики выхода
смещать характеристику на постоянную величину.

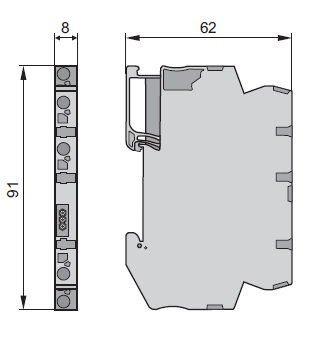

Технические характеристики

Технические характеристики
Входной сигнал	Pt100 или 100H
Пределы измерения	20 Ω≤ R ≤380 Ω
Выходной сигнал	4…20 мА 2-х проводная линия
Минимальная ширина измерительного диапазона	10 Ом
Напряжение питания (UZ)	6…29 В Пост. ток.
Максимальная амплитуда пульсаций (50 Hz)	1 В
Активное сопротивление нагр. (RO)	RO [kΩ] ≤ (UZ – 7 В) / 25 мA
Сигнализация обрыва датчика	23 мA или 3,8 мA
Основная погрешность при ΔR > 20 Ω	± 02%
Погрешность выз. изм. температуры окружающей среды	±0,1% / 10°C
Диапазон температур окр. Среды	-25…+80°C
Степень защиты корпуса	IP20
