AT

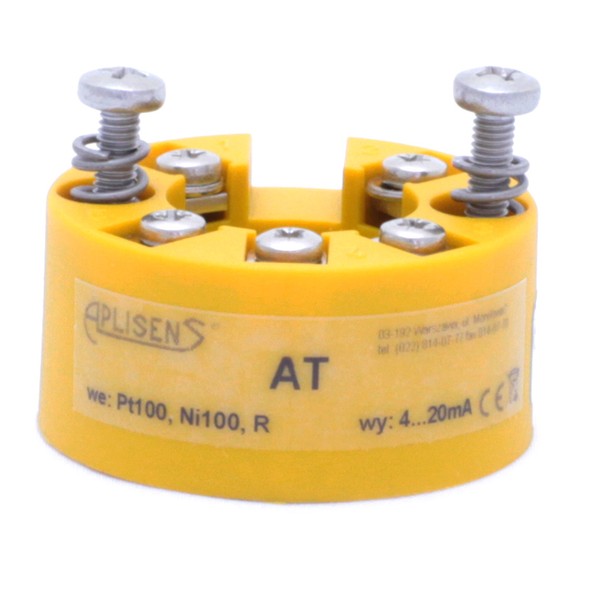

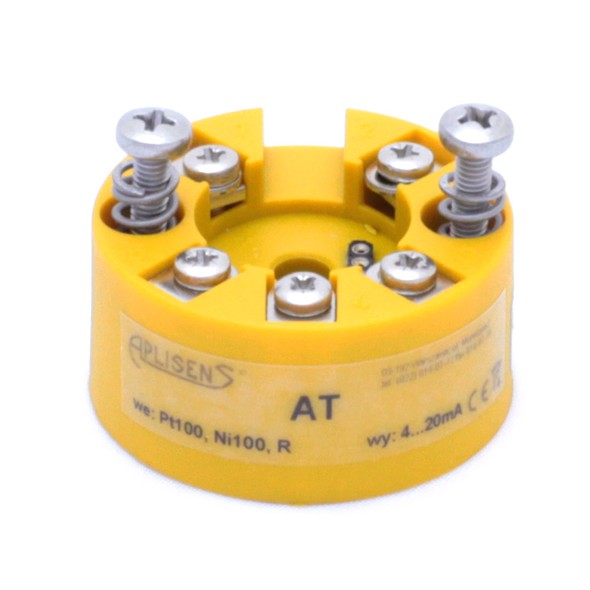

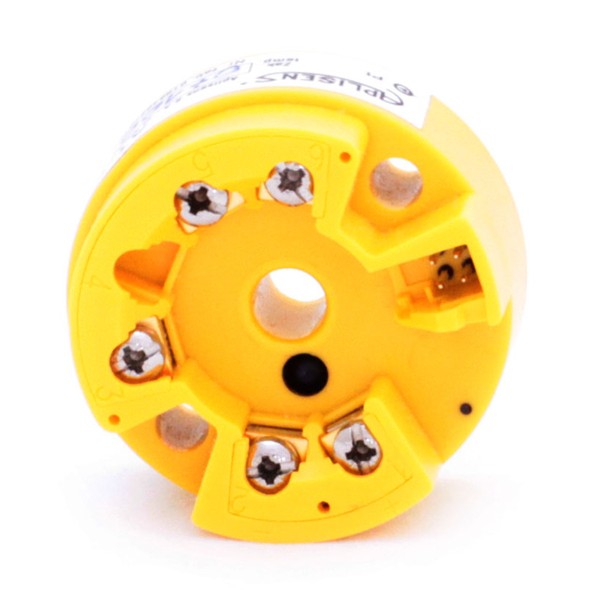

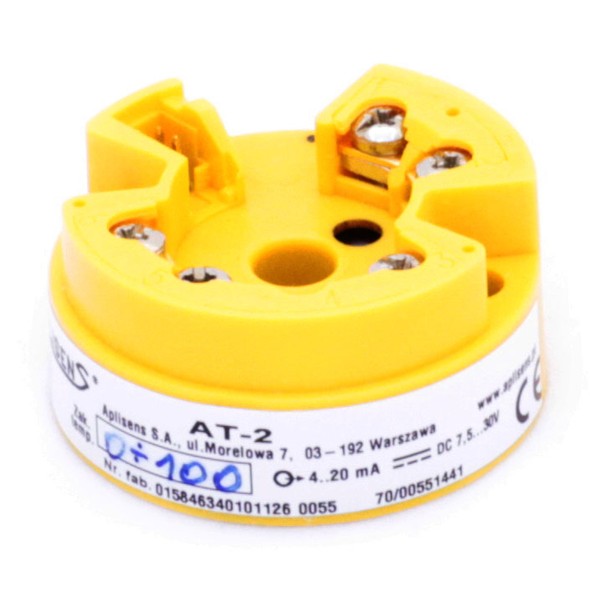

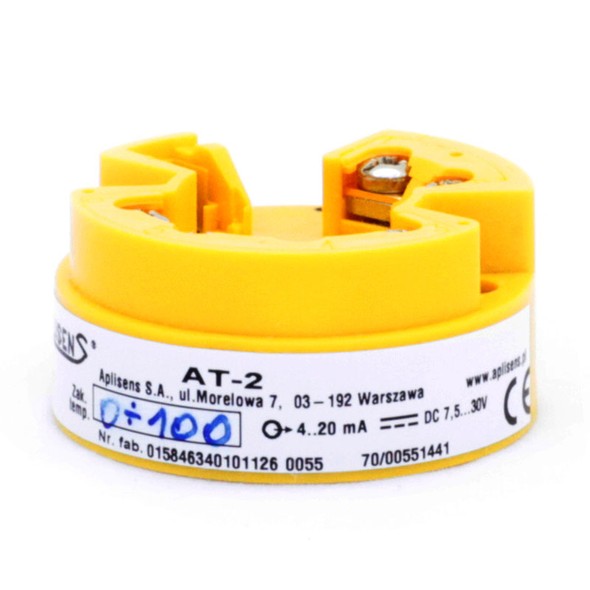

Преобразователь температуры

для работы с термометрами сопротивления типа Pt100 и 100Н







» Выходной сигнал:
     4…20 мА
» Пределы измерения:
     20 Ω ≤R≤ 380Ω
» Основная погрешность:
     ± 0,2 % (при ΔR ≥ 20 Ω)
» Минимальная ширина измерительного диапазона:
     10 Ω
» Возможность программирования измерительного диапазона и типа датчика

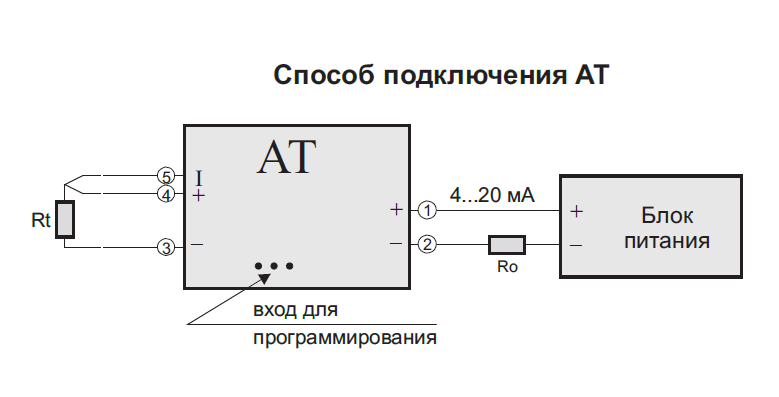

» Компенсация активного сопротивления линий связи с датчиком
     (для трёхпроводной схемы)
» Искробезопасное исполнение (Ex):
     Ga/GbEx ia IIC T6 X

Предназначение, функция

Преобразователь температуры типа AT предназначен для преобразования приращений активного сопротивления термометров сопротивления типа Pt100Cu100 или Ni100 в унифицированный токовый сигнал 4…20 мА.
Осуществляет цифровую фильтрацию и компенсацию нелинейности сигнала термометра сопротивления.

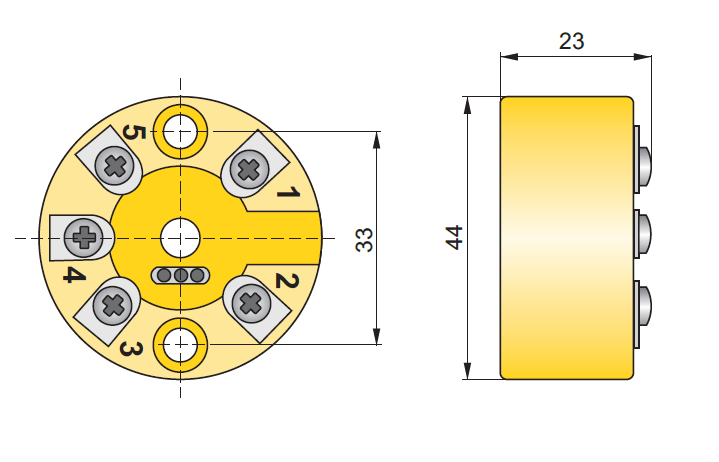

Корпус преобразователя обеспечивает возможность монтажа непосредственно в головке датчика типа CTR. Электрическое присоединение можно производить проводом с сечением до 2,5 мм2.
Кроме возможности изменения диапазона измерений и типа датчика, программное обеспечение позволяет: конфигурировать поведение преобразователя при обрыве цепи датчика, калибровать преобразователь, производить корректировку участка характеристики выхода и смещать характеристику на постоянную величину.

Технические характеристики
Технические данные
Исполнение AT AT Ex
Входной сигнал Pt100 W100 1,385
Pt100 W100 1,391
Cu100 (50) W100 1,426
Cu100 (50) W100 1,428
Ni100 W100 1,617
Пределы измерения 20 Ω ≤ R≤ 380 Ω
Минимальная ширина измерительного диапазона 10 Ω
Выходной сигнал 4…20 мA (двухпроводная линя связи)
Напряжение питания (Uz) 6…29 В Пост. ток. 8…28 В Пост. ток.
Максимальная амплитуда пульсаций (50 Гц)  1 В
Активное сопротивление нагр. (Ro) Ro [kΩ] ≤ (Uz – 8 В) / 25 мA
Сигнализация обрыва датчика 23 мA или 3,8 мA
Основная погрешность при ΔR > 20 Ω ±0,2%
Погрешность выз. изм. температуры окружающей среды ±0,1% / 10°C
Погрешность выз. изм. напряжения питания  ±0,1%
Диапазон температур окр. среды  -25…+80°C -25…+80°C

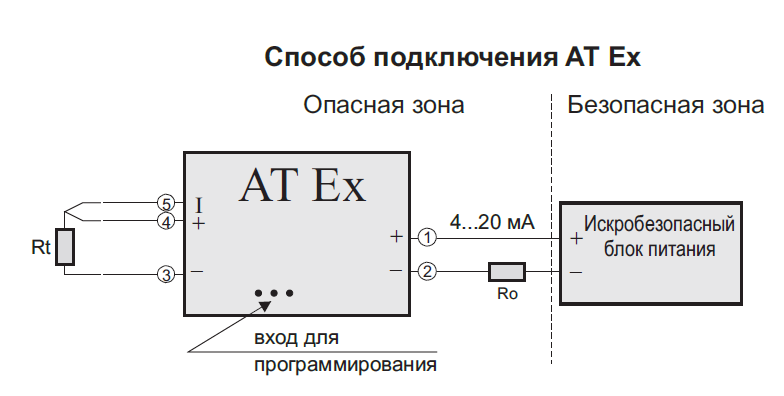

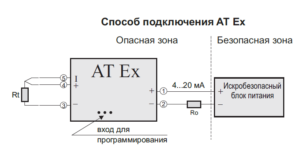

Предельно-допустимые входные параметры AT Ex
Входные зажимы (4, 5) к 3: Uo = 28 В, Io = 3,3 мA, Po = 20 мВт, Lo = 100 μГн, Co = 0,022 μФ
Зажимы питания 1(+) 2(-): Ui = 28 В, Ii = 100 мA, Pi = 1,2 Вт, Li = 20 μГн, Ci ~0
Pi [Вт] 80 [°C] 70 [°C] 60 [°C] 50 [°C]
1,2 T4 T5 T5 T6
1 T6
0,8
0,7 T5
0,6
0,5
