Измерение давления

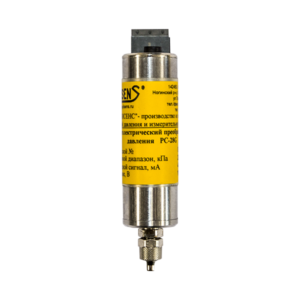

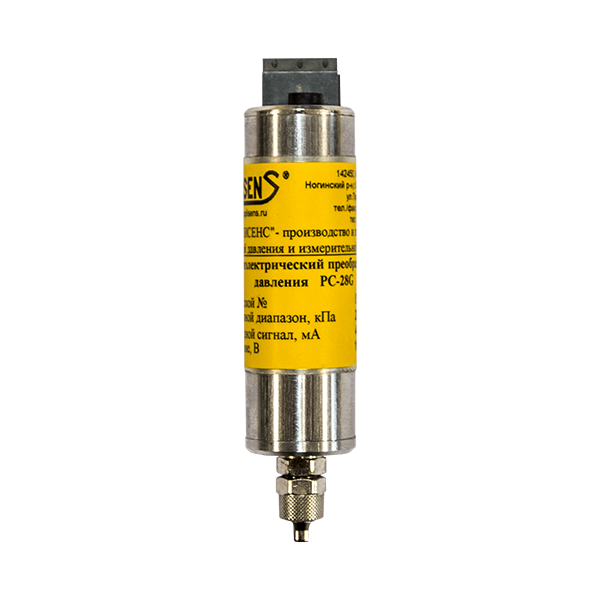

PC-28G
Преобразователь давления измерительный
избыточное и вакуумметрическое давление
» Пределы измерений:
от 1 до 200 кПа
(стандартный пневмоэлектрический сигнал 20…100 кПа)
» Минимальная ширина диапазона:
1 кПа
» Предел допускаемой приведенной погрешности:
± 0,16%
» Выходной сигнал:
4…20 мА
Назначение
Преобразователь PC-28G предназначен для измерения избыточного, вакуумметрического давления газов. Преобразует унифицированный пневматический сигнал 20…100 кПа в унифицированный электрический сигнал 4…20 мА (двухпроводная линия).
Типичным применением преобразователей является преобразование сигналов пневматических измерительных приборов в электрические сигналы, соответствующие требованиям современных электронных систем управления и контроля.
Метрологические и технические характеристики
МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ PC-28G | |||
Диапазон измерений (ДИ), кПа |
Допускаемая перегрузка, кПа |
Предел допускаемой приведённой погрешности | |
Основная (ОП) в диапазоне окружающей среды от +15 до +25 °C, %(ДИ) |
Дополнительная вызванная изменением окружающей среды, %(ДИ) / 10°C |
||
Основной диапазон измерений | |||
20…100 | 250 | ±0,16 | ± 0,2 |
Любая ширина диапазона | |||
0…1 | ДИ x 0,2 | ±0,6 | ±0,6 |
от 0…2 до 0…200 | ±0,16 | ± 0,2 | |
Гистеризес, повторяемость | |||
Стандартное исполнение, % | 0,05 | ||
КОНСТРУКЦИЯ PC-28G | |||
Степень защиты оболочки | ZK | PD | |
Стандартное исполнение | IP20 | IP65 | |
РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ PC-28G | |||
Диапазон температур окружающей среды | |||
Стандартное исполнение, ℃ | 0…+50 | ||
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ PC-28G | |||
Выходной сигнал | |||
Аналоговый токовый, мА | (двухпроводная линия связи) | 4…20 | |
Напряжение питания постоянного тока | |||
Стандартное исполнение, В | 8…36 | ||
Активное сопротивление нагрузки | |||
Стандартное исполнение, Ом | Uп – напряжение питания, В | R=(Uп-Umin)/0,02A | |
Umin – мин. напряжение питания, В | |||

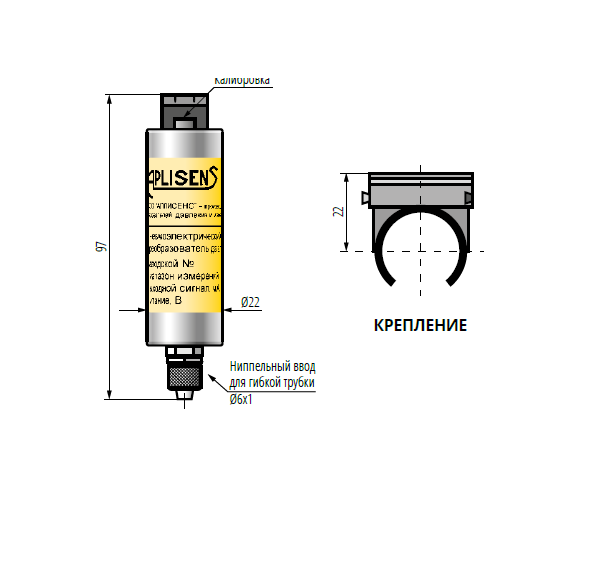

Конструкция
Первичным измерительным элементом является пьезорезистивный кремниевый модуль. Для подключения входного сигнала преобразователь снабжен ниппельным вводом для гибкой трубки Ø6×1. Электрическим присоединением является клеммная колодка типа ZK либо штепсельный разъем типа DIN 43650, степень защиты IP65.

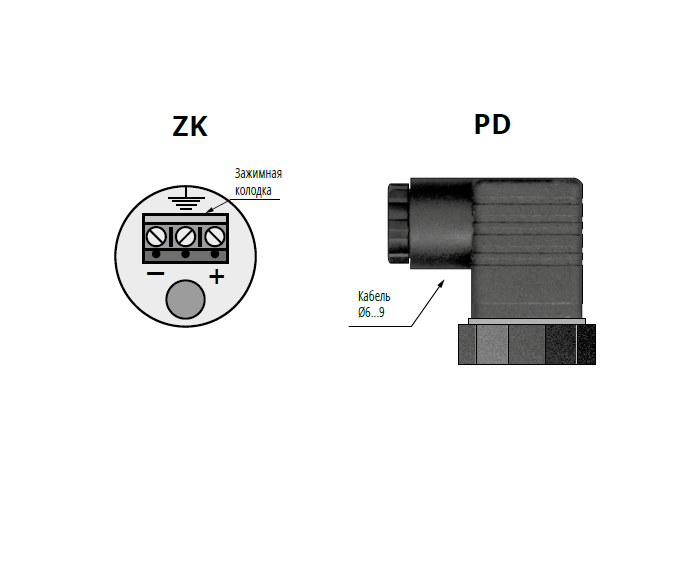

Способы электрического подключения
ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОННОЙ ЧАСТИ И СПОСОБЫ ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ | ||||
Тип | Вариант исполнения | Двухпроводная линия связи 4÷20 мА |
Описание | |
PD | ![]() |
![]() |
С одной стороны корпуса для преобразователей в исполнении PD навинчена ответная часть электрического штепсельного разъёма DIN 43650. После отвинчивания и удаления ответной части открывается доступ к потенциометрам “Нуль” и “Диапазон”. Для выполнения соединений необходимо снять клеммный блок с контактов преобразователя вместе с его крышкой, затем вытащить монтажный винт, а после – блок из крышки, приподнимая его отвёрткой, вставленной в предусмотренное для этого углубление, и подключить провода к блоку. Преобразователи в исполнении PD имеют контакт заземления, который не может быть использован для подключения защитного заземления. Он может использоваться только для функционального заземления. Если в процессе подключения обеспечена гальваническая связь преобразователя с правильно заземлённым металлическим трубопроводом или резервуаром, дополнительное заземление не требуется. | |
Тип | Вариант исполнения | Двухпроводная линия связи 4÷20 мА |
Описание | |
ZK | ![]() |
![]() |
Преобразователь РС-28G с присоединением типа ZK имеет закрепленную на верхней части корпуса преобразователя клеммную колодку. |
Настройка и калибровка
Пользователь с помощью потенциометров имеет возможность корректировки „нуля” и диапазона измерений в пределах до 10% без взаимодействия настроек.
