PC-28
Преобразователь давления измерительный

избыточное, абсолютное и вакуумметрическое давление







» Пределы измерений:
     от -0,1 до 100 МПа
» Минимальная ширина диапазона:
      2,5 кПа
» Предел допускаемой приведенной погрешности:
     ± 0,1% (MODBUS RTU)
     ± 0,16% (в специальном исполнении)
     ± 0,2 %
» Выходной сигнал:
     4…20 мА
     0…10 В
     0…2 В
     0,4…2 В
     MODBUS RTU
» Взрывозащита (Ex):
      Ga/Gb Ex ia llC T4/T5/T6 X
      Ex ia lllC T110°C Da
      PO Ex ia l Ma X
» Safety (SIL1)

Назначение

Преобразователь давления измерительный PC-28 предназначен для измерения избыточного, вакуумметрического и абсолютного давления газов, паров и жидкостей (в том числе, агрессивных веществ), и преобразования измеренного давления в унифицированный аналоговый выходной сигнал постоянного тока 4…20 мА, либо по напряжению 0…10 В0…2 В0,4…2 В, либо в цифровой сигнал Modbus RTU. Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделён от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью.

Метрологические и технические характеристики
МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ PC-28
Диапазон измерений (ДИ),
кПа
Допускаемая перегрузка,
кПа
Предел допускаемой приведённой погрешности
Основная Дополнительная
в диапазоне окружающей среды от +15 до +25 °C,
%(ДИ)
вызванная изменением окружающей среды,
%(ДИ) / 10°C
Любая ширина диапазона измерений в пределах от -100 кПа до 100000 кПа, min ширина диапазона 2,5 кПа
от 0…2,5
до 0…40
ДИ х 4 Δ≤±(0,2+1/ДИ) ± 0,3
max 0,4**
от 0…40
до 0…100000
ДИ х 4
max 120000
±0,2
±0,16*
±0,2
max 0,3**
Абсолютное давление
от 0…20
до 0…40***
ДИ х 4 Δ≤±(0,2+1/ДИ) ± 0,3
max 0,4**
от 0…40
до 0…8000
ДИ х 4 ±0,2 ±0,2
max 0,3**
Основной диапазон измерений: Modbus RTU
-100…150 400 ±0,1 ±0,08
max 0,25**
-50…50 200
0…25 100
0…100 200
0…200 400
0…700 1400
0…2500 5000
0…7000 14000
0…30000 45000
0…100000 120000
Абсолютное давление
0…700 1400 ±0,1 ±0,08
max 0,25**
0…2500 5000
0…7000 14000
*Cпец. исп. (см. “КОНСТРУКЦИЯ”); **Во всём диапазоне термокомпесации;
***Требуется консультация с передставителем фирмы “АПЛИСЕНС”
по выходному сигналу
Диапазон термокомпенсации 4…20 0…10 0…2 0,4…2 Modbus RTU
Стандартное исполнение, °C -10…+80 -25…+80
Специальное исполнение (-20), °C -20…+85
Специальное исполнение (-30), °C -30…+85
Специальное исполнение (-40), °C -40…+85
Предел допускаемой дополнительной приведённой погрешности
Вызванной изменением напряжения питания, % (ДИ) / В ±0,005 ±0,05 ±0,002
Гистеризес, повторяемость
Стандартное исполнение, % 0,05
Срок фиксирования выходного сигнала
Стандартное исполнение – устанавливается с помощью ПО, мс 16…230
Дополнительное электронное демпфирование
Стандартное исполнение, с 0…30
КОНСТРУКЦИЯ PC-28 По типу электрических присоединений
Степень защиты оболочки PD; PDD PM12 ALW PZ PK PKD PKSG
Стандартное исполнение IP65 IP65 IP65 IP66
Стандартное исполнение с кабелем 3м IP67 IP67 IP67 IP67 IP68
РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ PC-28 по выходному сигналу
Диапазон температур окружающей среды 4…20 0…10 0…2 0,4…2 Modbus RTU
Стандартное исполнение, ℃ PD; PK; ALW; PM12 -50…+85 -40…+85
PZ -60…+85
Диапазон температур среды измерения
Стандартное измерение, ℃ -50…+120 -40…+120
Измерение с использованием мембранного разделителя, либо импульсной трубки, ℃ свыше +120
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ PC-28 по выходному сигналу
Выходной сигнал 4…20 0…10 0…2 0,4…2 Modbus RTU
Аналоговый токовый, мА (двухпров. линия связи) 4…20
Аналоговый напряжение, В (трёхпров. линия связи) 0…10 0…2 0,4…2
Цифровой, аналоговый токовый, мА (двух/четырёхпров. линия связи) 4…20 Modbus RTU
Напряжение питания постоянного тока
Стандартное исполнение, В PD; PK; PZ; PM12 8…36 13…30 3,3…5,6 (3,6) 5…28
ALW (с подсветкой) 11…36(12…36)
Специальное исполнение Ex, В PD; PK; PZ; PM12 9…28 3,3…5,6 (3,6)
ALW (с подсветкой) 11…28(15…28)
Специальное исполнение Safety; TR, В 10,5…36
Специальное исполнение Ex /Safety; Ех /TR, В 12…28
Потребление тока
Стандартное исполнение, мА ≤ 25 2,5 3,6
Активное сопротивление нагрузки
Стандартное исполнение, Ом
( Uп – напряжение питания, В; Umin – мин. напряжение питания, В)
R=(Uп-Umin )/0,02A ≥ 20000 R=(Uп-Umin )/0,02A
ПАРАМЕТРЫ СИГНАЛА ПЕРЕДАЧИ PC-28 по выходному сигналу Modbus RTU
Дальность цифровой связи (витая пара), м 1200
Количество адресов, шт 1…247
Максимальное количество устройств, шт 256
Скорость передачи (выделена заводская настройка), бит/с 1200; 2400; 4800; 9600; 19200; 28800; 38400; 57600; 115200
Контроль чёткости (выделена заводская настройка) no partity; odd; even
Размер кадра, бит 11 (8N2; 8E1;8O1)
Время ответа на вопрос (в зависимости от скорости передачи), мс 3…20
Конструкция

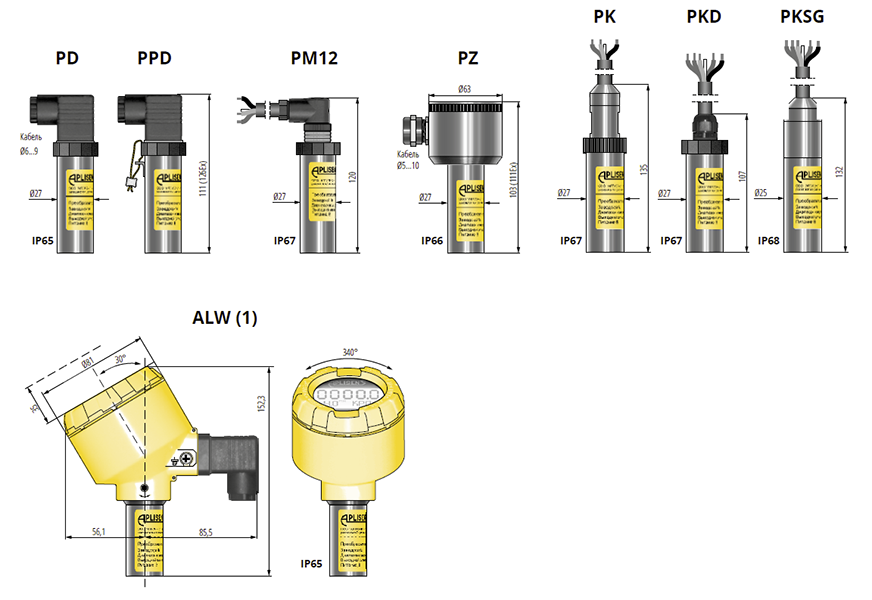

В преобразователях PC-28, для защиты от агрессивных воздействий, электронная схема залита силиконовым компаундом и помещена в корпус из нержавеющей стали 0H17N12M2T (316ss), со степенью защиты от IP65 до IP68, в зависимости от типа электрического присоединения:

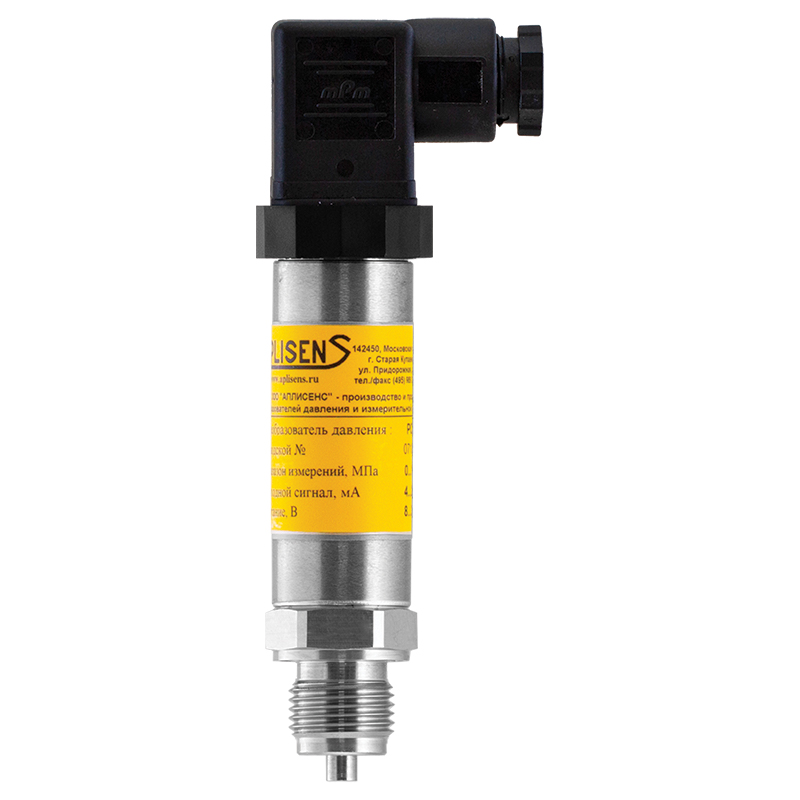

– Тип PD. Степень защиты корпуса – IP65. Штепсельный разъём типа DIN 43650. Возможно исполнение типа РPD, при котором штепсельный разъём приспособлен к пломбированию (ограничение доступа к потенциометрам настроек).

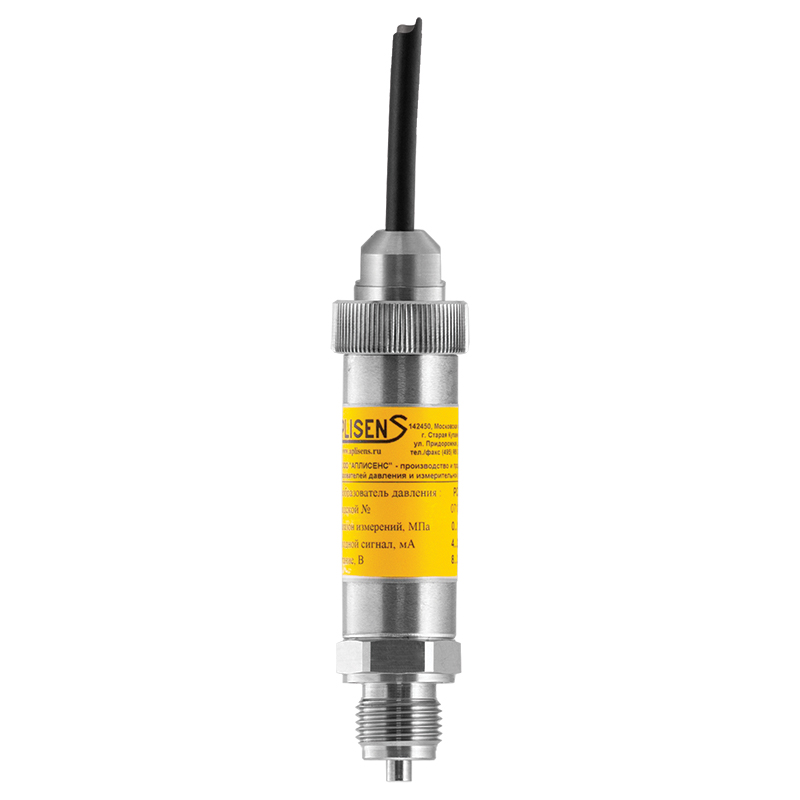

– Тип PM12. Степень защиты корпуса – IP67. Штепсельный разъём типа M12×1 с электрическим кабельным присоединением. Соединение с атмосферой с обратной стороны измерительной мембраны, осуществляется посредством капилляра, находящегося в кабеле. Длина кабеля – 3 м, по умолчанию. Степень защиты корпуса – IP65. Штепсельный разъём типа M12×1 без кабеля для преобразователя с выходным сигналом Modbus RTU.

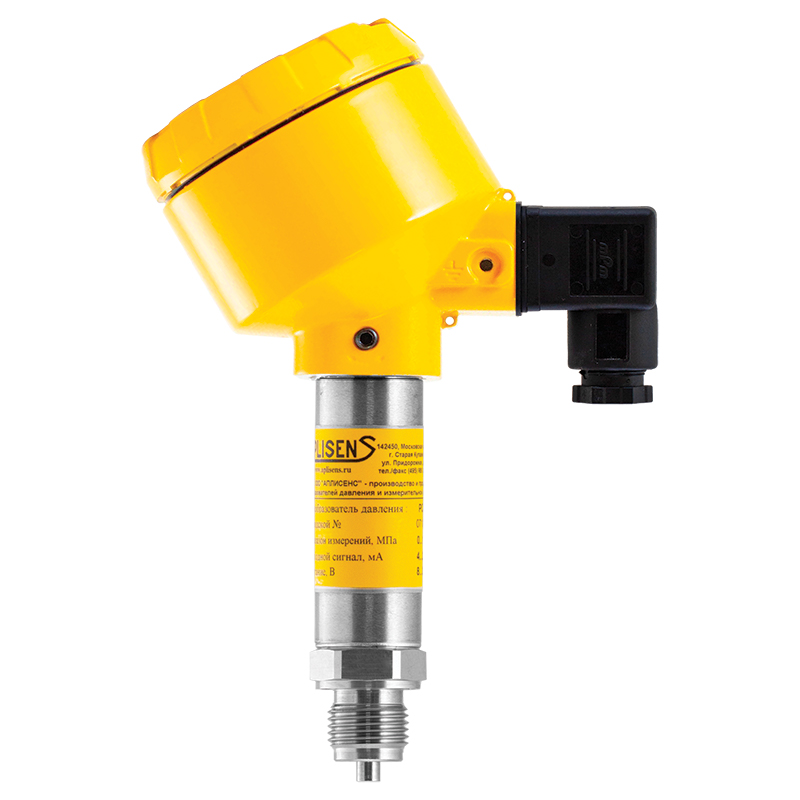

-Тип ALW. Степень защиты корпуса – IP65. Имеет местный индикатор, встроенный в корпус, выполненный из алюминия. Конструкция корпуса даёт возможность поворота местного индикатора на 90°, поворота корпуса по отношению к приёмнику давления в пределах -0–340°. Подключение линии связи производится с использованием штепсельного разъёма типа DIN 43650 (PD) или штепсельного разъёма типа M12×1 (PM12), при котором, степень защиты корпуса – IP67. Конфигурируемый жидкокристаллический индикатор с подсветкой, рабочий диапазон температуры которого, -30…+65°C, позволяет отображать: значения давления, действующего на измерительный элемент; значения выходного тока в мА или в процентах от диапазона; шкалу пользователя.

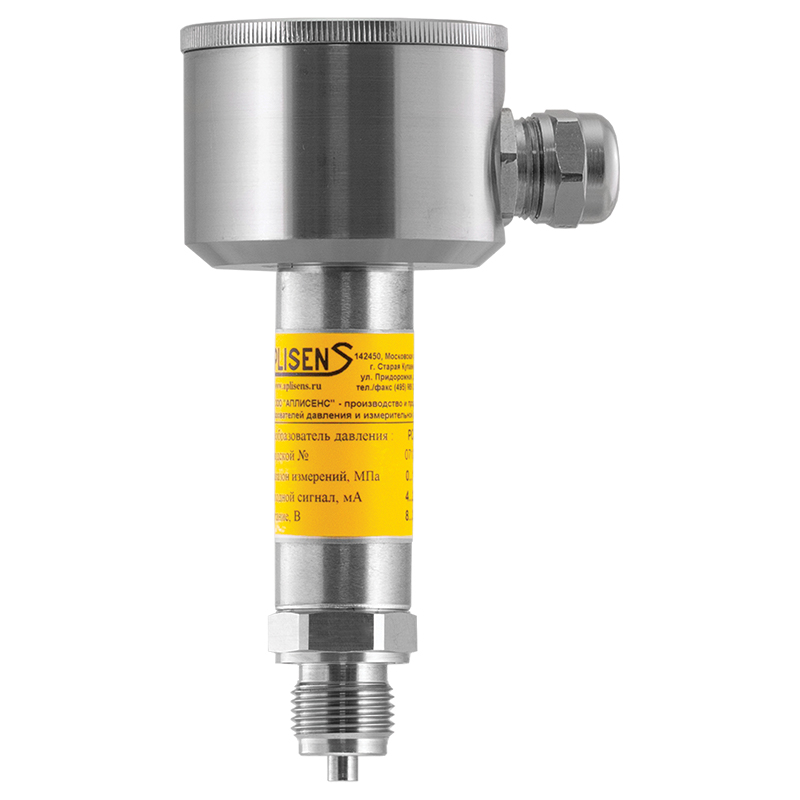

– Тип PZ. Степень защиты корпуса – IP66. Корпус изготовлен из нержавеющей стали, механически стойкий. Имеет зажимную коробку с сальником M20×1,5. Наличие зажимной колодки позволяет измерять выходной ток, не разрывая цепь. ( Исполнение не доступно с выходным сигналом Modbus RTU)

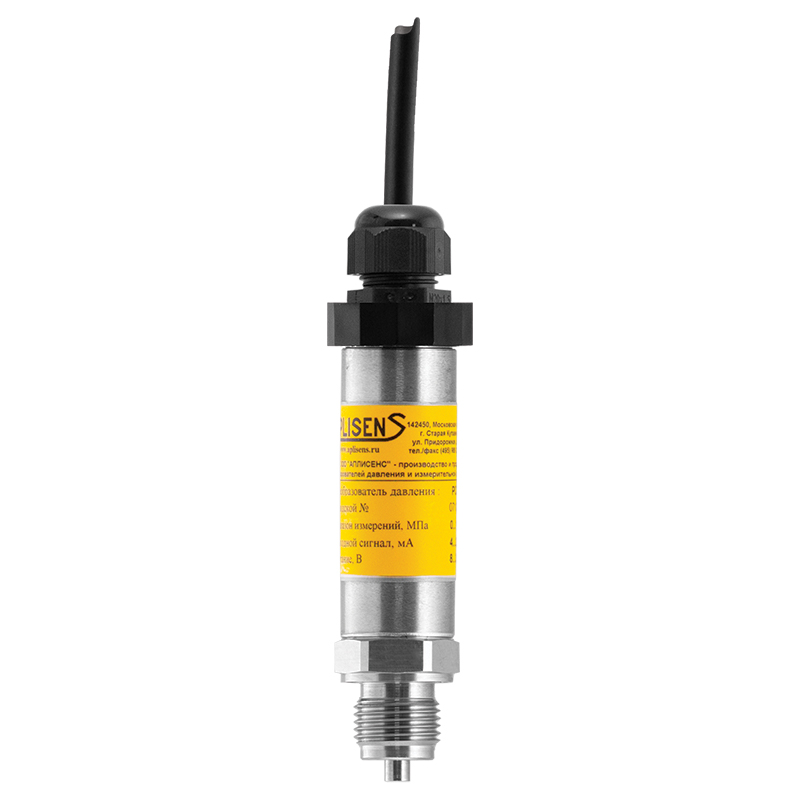

– Тип PK. Степень защиты корпуса – IP67. Электрическое кабельное присоединение, соединение с атмосферой, с обратной стороны измерительной мембраны, осуществляется посредством капилляра, находящегося в кабеле. Длина кабеля – 3 м, по умолчанию. Возможно исполнение типа PKD, имеющее пластиковый сальниковый ввод. А также, исполнение типа PKSG, отличающееся степенью защиты корпуса – IP68.
В преобразователях PC-28, для измерений во взрывоопасных зонах предусмотрено специальное исполнение Ex. Специальное исполнение D выполнено с сальником, предназначенным для гидравлических систем высокого давления. Специальное исполнение H – версия для газогидронапорных установок, обладает высокой способностью выдерживать перегрузку (например, при диапазоне 1МПа, способность выдерживать перегрузки до 14 МПа). (Выше перечисленные исполнения не доступны с выходным сигналом Modbus RTU).
В преобразователях PC-28, с выходным сигналом 4…20 мА, имеется: специальном исполнение Safety, в соответствии с сертификатом промышленной безопасности SIL; специальном исполнение TR, в котором увеличена скорость сбрасывания для верного отображения измерительного параметра в функции времени (например, мониторинг трубопровода) TRC ниже 30 мс; специальном исполнение CT, с цифровой термокомпенсцией -30…+50°C (только для абсолютного давления). Основная погрешность -±0,16%, суммарная погрешность во всём диапазоне термокомпенсации ≤ 0,3%, исполнение рекомендуется для коррекции газовых расходомеров.

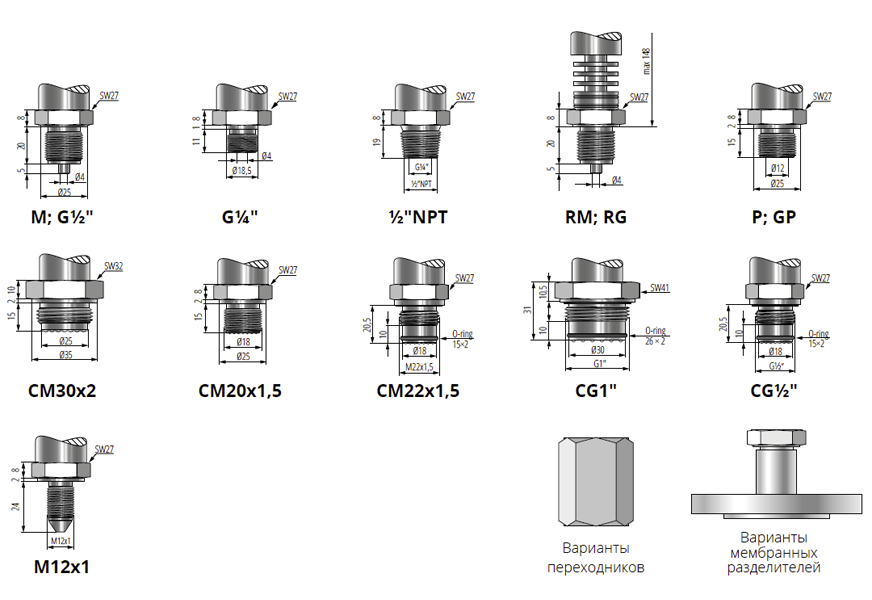

В специальном исполнении Кислород преобразователь приспособлен к измерению кислорода. Для присоединения к процессу используются штуцера типа M, G½”.
В специальном исполнении Hastelloy используются штуцера типа P и CM30x2, смачиваемые части которых изготовлены из сплава Hastelloy C276.
В специальном исполнении Au используется мембрана, покрытая золотом. (различные варианты по согласованию).
Возможно специальное исполнение Q… для повышения показателей надёжности преобразователя путём дополнительной тренировки прибора в климатической камере.

Специальные исполнения
СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ по выходному сигналу
  4…20 0…10 0…2 0,4…2 Modbus RTU
Искробезопасное исполнение /Ex
SIL, соответствие требованиям ГОСТ Р МЭК 61508-1-2012 /Safety
Предел допускаемой приведённой погрешности ±0,16% /0,16%
Быстродействующее исполнение (время реакции до 30 мс.) /TR
Версия с сальником для гидравлических систем высокого давления /D
Версия для газогидронапорных установок /H
Диапазон термокомпенсации от -20℃ до +85℃ /(-20)
Диапазон термокомпенсации от -30℃ до +50℃ /(-30)
Диапазон термокомпенсации от -40℃ до +85℃ /(-40)
Цифровая термокомпенсация от -30℃ до +50℃ /CT
Преобразователь, приспособленный к измерениям кислорода /Кислород
Материал смачиваемых частей штуцера сплав Hastelloy /Hastelloy
Мембрана покрыта золотом  /Au
Дополнительная тренировка прибора для увеличения надёжности /Q…




Монтаж

В связи с небольшой массой, преобразователь можно устанавливать непосредственно на объекте. Для измерения давления пара или других горячих сред необходимо использовать сильфонную или импульсную трубку. Применение манометрического вентиля перед преобразователем PC-28 облегчает монтаж и даёт возможность обнуления или замены преобразователя во время работы объекта. В случае заказа преобразователя с резьбой отличной от указанных, предлагается переходной штуцер.
Для измерения давления, где требуются специальные процессные присоединения (пищевая, химическая промышленность и т. п.), преобразователь оснащается одним из мембранных разделителей производства APLISENS®.

Способы электрического подключения
ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОННОЙ ЧАСТИ И СПОСОБЫ ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ
Тип Вариант исполнения Двухпроводная линия связи
4÷20 мА
Трехпроводная линия связи
0÷10 В; 0÷2 В; 0,4÷2 В
Описание
ALW С одной стороны корпуса для преобразователей в исполнении PD навинчена ответная часть электрического штепсельного разъёма DIN 43650. После отвинчивания и удаления ответной части открывается доступ к потенциометрам “Нуль” и “Диапазон”. Для выполнения соединений необходимо снять клеммный блок с контактов преобразователя вместе с его крышкой, затем вытащить монтажный винт, а после – блок из крышки, приподнимая его отвёрткой, вставленной в предусмотренное для этого углубление, и подключить провода к блоку. Преобразователи в исполнении PD имеют контакт заземления, который не может быть использован для подключения защитного заземления. Он может использоваться только для функционального заземления. Если в процессе подключения обеспечена гальваническая связь преобразователя с правильно заземлённым металлическим трубопроводом или резервуаром, дополнительное заземление не требуется.
PD
Тип Вариант исполнения Двухпроводная линия связи
4÷20 мА
Трехпроводная линия связи
0÷10 В; 0÷2 В; 0,4÷2 В
Описание
ALW/IP67 Преобразователи в исполнении РМ12 оснащаются кабельным вводом. Кабель, стандартной длины 3 метра, герметично зажат в нем с помощью сальников. Другие длины кабеля могут поставляться в соответствии с заказом. Кабель содержит капиллярную трубку, для связи измерительной головки с атмосферой. Преобразователи в исполнении РМ12 имеют контакт заземления, который не должен быть использован для подключения защитного заземления. Он может быть использован только для функционального заземления. Если в процессе подключения обеспечена гальваническая связь преобразователя с правильно заземлённым металлическим трубопроводом или резервуаром, дополнительное заземление не требуется.
PM12
Тип Вариант исполнения Двухпроводная линия связи
4÷20 мА
Трехпроводная линия связи
0÷10 В; 0÷2 В; 0,4÷2 В
Описание
PZ Преобразователь с кабельным присоединением типа PZ имеет металлическую соединительную коробку, установленную в верхней части корпуса при помощи неразъемного соединения. Коробка закрыта герметичной крышкой и имеет внешнюю клемму заземления. Внутри монтируется клеммный блок с клеммами 1, 2, 3. После отвинчивания крышки клеммной коробки открывается доступ к потенциометрам “Нуль” и “Диапазон”. Подключение миллиамперметра к гнездам 1 и 3 позволяет измерять токовый сигнал преобразователя, не разрывая цепи. Преобразователи в исполнении PZ оснащены внутренней и внешней клеммами заземления, к которым можно подключить провода защитного заземления или зануления. Если в процессе подключения обеспечена гальваническая связь преобразователя с правильно заземлённым металлическим трубопроводом или резервуаром, дополнительное заземление не требуется.





Электрическое присоединение к шине RS-485
Тип Вариант исполнения Четырехпроводная линия связи
MODBUS
Описание
PKD Преобразователи в исполнении PKD и PKSG оснащаются кабельным вводом. Кабель, стандартной длины 3 метра, герметично зажат в нем с помощью сальников. Для подключения устройств к шине RS-485 разветвление линии можно произвести используя коробку PP MODBUS производства APLISENS..
PKSG
Тип Вариант исполнения Четырехпроводная линия связи
MODBUS
Описание
PM12 Для электрического присоединения преобразователя со стандартным сигналом RS-485 необходимо использовать экранированную двойную витую пару проводом сечением ≥0,5 мм2.
