Измерение давления
PC-28/Q05
Преобразователь давления измерительный
избыточное и абсолютное давление
» Диапазон измерений на выбор:
0 ÷ 0,4 МПа; 0 ÷ 0,6 МПа; 0 ÷ 1 МПа;
0 ÷ 1,6 МПа; 0 ÷ 2,5 МПа; 0 ÷ 4 МПа
» Возможность корректировки в пределах:
6%
» Предел допускаемой приведенной погрешности:
± 0,5%
» Выходной сигнал:
4…20 мА
» Гарантийный срок:
5 лет
» Межповерочный интервал:
5 лет
Назначение
Преобразователь давления измерительный PC-28/Q05 (альтернативное название – датчик давления) предназначен для использования в различных отраслях промышленности, обладает высокой надежностью и лучшим соотношением ЦЕНА/КАЧЕСТВО на рынке преобразователей давления.
Идеально подходит для использования на объектах малой энергетики, ЖКХ (котельные, водоподготовка, водоотведение и очистные сооружения) и др.
Метрологические и технические характеристики
МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ PC-28 | |||
Диапазон измерений (ДИ), кПа | Допустимая перегрузка, кПа |
Предел допустимой приведённой погрешности | |
Основная | Дополнительная | ||
в диапазоне окружающей среды от +15 до +25 °C, %(ДИ) |
вызванная изменением температуры окружающей среды, %(ДИ) / 10°C |
||
0…400 | ДИ х 3 | ±0,5 | ± 0,3 |
0…600 | |||
0…1000 | |||
0…1600 | |||
0…2500 | |||
0…4000 | |||
Диапазон термокомпенсации | |||
°C | 0…+70 | ||
КОНСТРУКЦИЯ PC-28 | |||
Степень защиты оболочки | |||
IP | 65 | ||
Два встроенных потенциометра для корректировки “0” и “ДИ” | |||
Предел корректировки, % | 6 | ||
Материал | |||
Корпус | 304 ss | ||
Штуцер с мембраной | 316 Lss | ||
РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ PC-28 | |||
Диапазон температур окружающей среды | |||
℃ | -50…+85 | ||
Диапазон температур среды измерения | |||
℃ | -50…+120 | ||
Измерение с использованием импульсной трубки или радиатора, ℃ | свыше +120 | ||
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ PC-28 | |||
Выходной сигнал | |||
Аналоговый токовый, мА | 4…20 | ||
Напряжение питания постоянного тока | |||
Стандартное исполнение, В | 8…36 | ||
Потребление тока | |||
Стандартное исполнение, мА | ≤ 25 | ||
Активное сопротивление нагрузки | |||
Стандартное исполнение, Ом | Uп – напряжение питания, В | R=(Uп-Umin )/0,0225A | |
Umin – мин. напряжение питания, В | |||
Конструкция

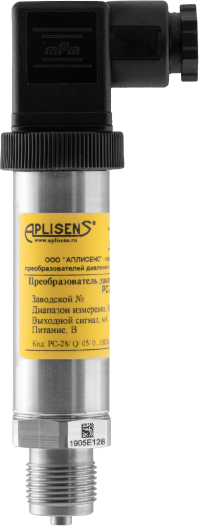

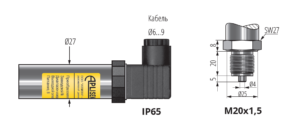

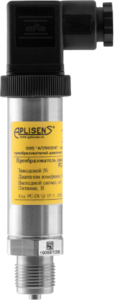

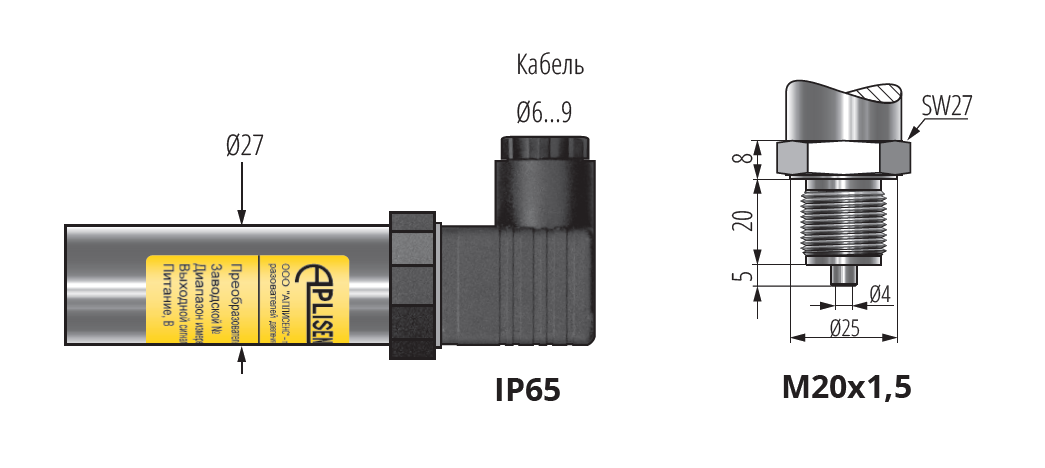

Измерительным элементом преобразователя PC-28/Q05 является пьезорезистивная кремниевая монолитная структура, встроенная в приемник давления, который отделен от измеряемой среды разделительной мембраной из нержавеющей стали 316Lss и заполнен специальной манометрической жидкостью. Электронная схема помещена в корпус из нержавеющей стали 304ss и заполнена силиконовым компаундом для защиты от воздействия окружающей среды.
Конструкция данного прибора обеспечивает минимальный гистерезис и гарантирует отсутствие дрейфа “0” за весь период эксплуатации, а также обеспечивает возможность выдерживать 3-x кратную перегрузку. Электрическое присоединение – стандартный штепсельный разъем DIN 43650 со степенью защиты IP65. В конструкции преобразователя имеются встроенные потенциометры для корректировки начала и конца измерительного диапазона в пределах ±6%.
Монтаж
В связи с небольшой массой, преобразователь можно устанавливать непосредственно на импульсной линии без дополнительных монтажных элементов.
Применение манометрического вентиля перед преобразователем РС-28/Q05 предоставляет возможность сервисного обслуживания.
Способы электрического подключения
ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОННОЙ ЧАСТИ И СПОСОБЫ ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ | ||||
Тип | Вариант исполнения | Двухпроводная линия связи 4÷20 мА |
Описание | |
PD | ![]() |
![]() |
С одной стороны корпуса для преобразователей в исполнении PD навинчена ответная часть электрического штепсельного разъёма DIN 43650. После отвинчивания и удаления ответной части открывается доступ к потенциометрам “Нуль” и “Диапазон”. Для выполнения соединений необходимо снять клеммный блок с контактов преобразователя вместе с его крышкой, затем вытащить монтажный винт, а после – блок из крышки, приподнимая его отвёрткой, вставленной в предусмотренное для этого углубление, и подключить провода к блоку. Преобразователи в исполнении PD имеют контакт заземления, который не может быть использован для подключения защитного заземления. Он может использоваться только для функционального заземления. Если в процессе подключения обеспечена гальваническая связь преобразователя с правильно заземлённым металлическим трубопроводом или резервуаром, дополнительное заземление не требуется. |
