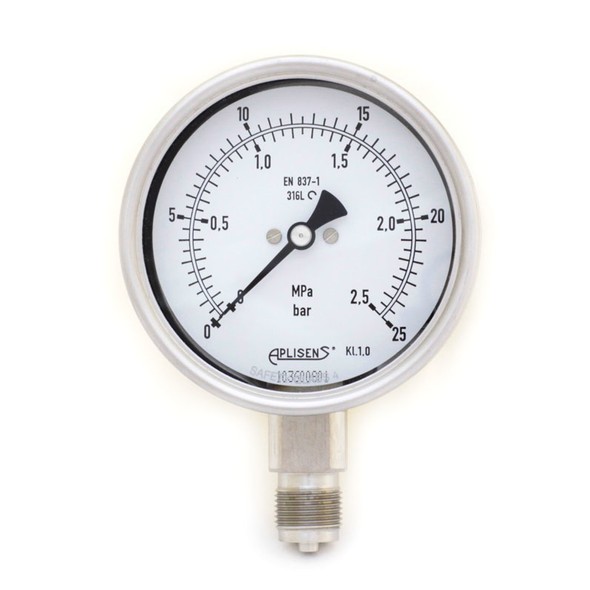

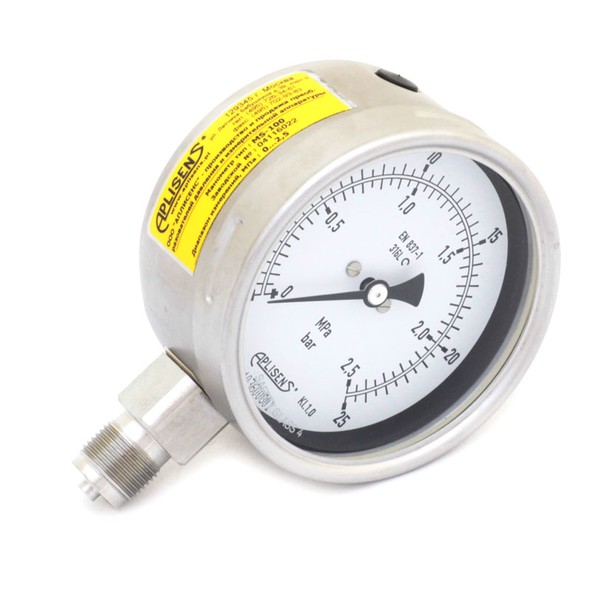

MS-100
Манометры промышленные





» Класс точности:
     1%
» Диаметр корпуса:
       Ø100 мм
» Материал корпуса:
     нержавеющая сталь (0H18N9)
» Материал штуцера и измерительной пружины:
      H17N13M2Т (316Тi)
» Резьба штуцера:
      М20х1,5 или G1/2 (специальное исполнение)
» Стандартные диапазоны измерений:
      0…0,1, 0,16, 0,25, 0,4, 0,6, 1, 1,6, 2,5, 4, 6, 10, 16, 25, 40 МПа
     -0,1…0, 0,06, 0,15, 0,5, 1,5 МПа
» Степень защиты корпуса:
     IР54
     IP65 (для заполненных глицерином)

Назначение и конструкция

Измерители давления MS-100 предназначены для измерений давления жидкостей и газов при температуре до 150°С. Корпус изготовлен из нержавеющей стали, оснащен безопасным многослойным стеклом. Штуцер и измерительная пружина манометра изготовлены из нержавеющей стали.
Показывающие манометры являются механическими измерителями давления учитывающими различные особенности производственных процессов. Применение разделителей существенно повышает надёжность манометров, что бывает решающим условием обеспечения измерения.
Диапазон давлений измеряемой среды должен соответствовать 3/4 диапазона показаний измерителя для статического давления и 2/3 диапазона показаний для давлений пульсирующих.

Специальные исполнения

Глицерин – корпус заполнен глицерином, Тмакс. 90°C
T – расположение штуцера на задней стенке корпуса
G1/2″ – штуцер с резьбой G1/2″

Применение

Показывающие манометры являются механическими измерителями давления учитывающими различные особенности производственных процессов.

Применение разделителей существенно повышает надёжность манометров, что бывает решающим условием обеспечения измерения.

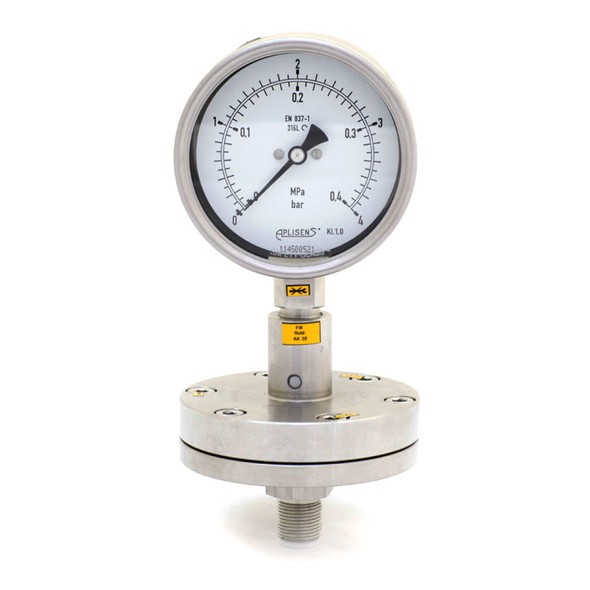

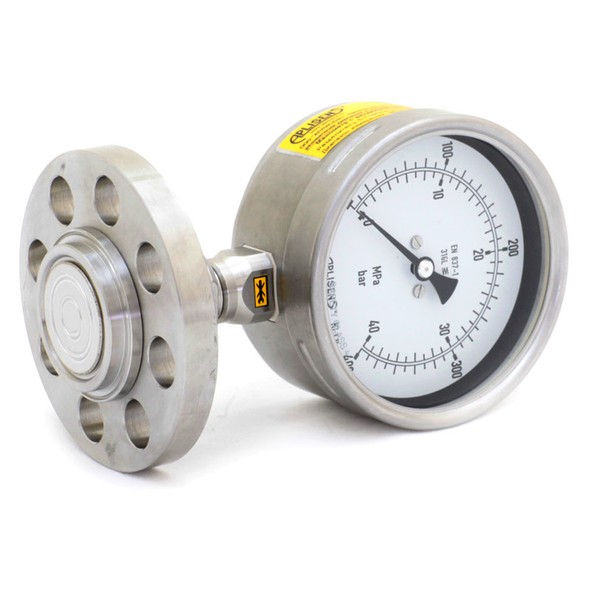

Манометры с соответствующими разделителями используются:
 для измерения давлений сред:
– загрязнённых, вязких, застывающих,
– с низкой или высокой температурой,
– химически агрессивных;
 когда присутствуют:
– вибрации в конструкции,
– пульсации давления;
 когда требуются:
– защита конструкции от разгерметизации в случае повреждения манометра,
– обеспечение стерильности измерений в пищевой и фармацевтической промышленности.
С точки зрения возможностей технологии вакуумного заполнения системы манометр – разделитель, ширина измерительного диапазона манометра не может быть меньше 100 кПа.
Диапазон температур измеряемой среды системой манометр – разделитель зависит от выбора разделителя и может составлять от –60 до +315°С.
При правильном подборе манометра и разделителя погрешность измерения системой не выходит за пределы класса точности манометра на всём диапазоне измерений.
