Измерение давления
APC-2000

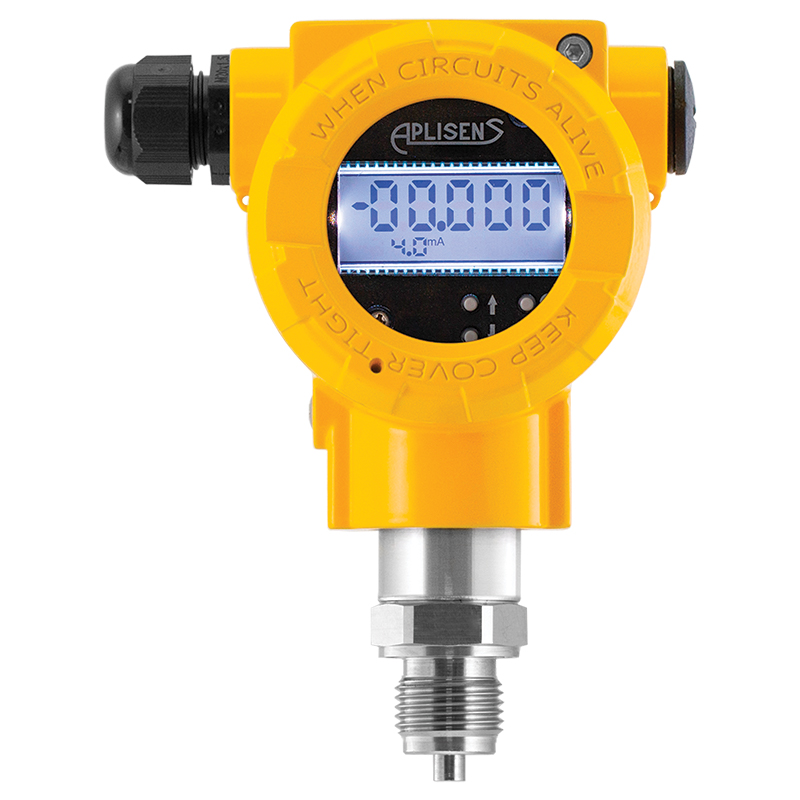

Преобразователь давления измерительный (интеллектуальный)
избыточное, абсолютное и вакуумметрическое давление
» Предел допускаемой приведенной погрешности
± 0,05 % (в специальном исполнении)
± 0,075 %
± 0,1 %
(цифровая компенсация дополнительных погрешностей)
» Выходной сигнал:
4…20 мА
0…20 мА
0…5 мА
+ HART – протокол
» Взрывозащита (Ex):
Ga/Gb Ex ia llC T4/T5/T6 X
Ex ia lllC T110°C Da
PO Ex ia l Ma X
Ga/Gb Ex ia/d llC T6/T5 X
Ex ta lllC T80°C/ T100°C Da/Db
PB Ex d ia l Mb X (в корпусе из нержавеющей стали)
» Исполнение Safety (SIL2)
Руководство по эксплуатации
Скачать опросный листНазначение
Преобразователь давления измерительный АРС-2000 предназначен для измерения избыточного, вакуумметрического и абсолютного давления газов, паров и жидкостей, и преобразования измеренного давления в унифицированный аналоговый выходной сигнал постоянного тока или в цифровой сигнал. Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделён от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью.
Преобразователи для измерения избыточного или абсолютного давления АРС-2000 имеют возможность перенастройки диапазона измерений. Модификации АРС-2000PD и АРС-2000PZ выпускаются в корпусе из нержавеющей стали и отличаются типом электрического присоединения. АРС-2000ALW, АРС-2000ALE выпускаются в корпусе из алюминиевого сплава, имеют жидкокристаллический индикатор и различаются типами выходных сигналов.
Метрологические и технические характеристики
| МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ | |||||||
| Основной диапазон измерений | |||||||
| Диапазон измерений кПа | Мин. интервал измерений кПа | Перенастройка начала изм. диап. кПа | Допускаемая перегрузка кПа | Предел допускаемой приведенной погрешности | |||
| Основная (ОП) в диапазоне окружающей среды от +15 до +25 °C % (ДИ) |
Дополнительная вызванная изменением окружающей среды % (ДИ) / 10°C |
||||||
| По типу электрических присоединений: | ALW/ALE | PD/PZ | ALW/ALE | PD/PZ | |||
| -0,7…0,7 | 0,1 | -0,7…0,6 | 50 | ±0,1 | ±0,1 | 0,1 max 0,4 |
|
| -2,5…2,5 | 0,2 | -2,5…2,3 | 50 | ±0,075 ±0,05* |
|||
| -1,5…7 | 0,5 | -1,5…6,5 | 50 | ||||
| -10…10 | 2 | -10…8 | 100 | ||||
| -50…50 | 5 | -50…45 | 200 | ±0,05 max ±0,2 |
±0,08 max ±0,25 |
||
| -100…150 | 12 | -100…138 | 400 | ||||
| -100…600 | 25 | -100…580 | 1400 | ||||
| -100…2500 | 25 | -100…2475 | 5000 | ||||
| 0…25 | 2,5 | 0…22,5 | 100 | ||||
| 0…100 | 5 | 0…95 | 200 | ||||
| 0…200 | 10 | 0…190 | 400 | ||||
| 0…700 | 7 | 0…693 | 1400 | ||||
| 0…2500 | 25 | 0…2475 | 5000 | ||||
| 0…7000 | 70 | 0…6930 | 14000 | ||||
| 0…16000 | 160 | 0…15840 | 30000 | ||||
| 0…30000 | 300 | 0…29700 | 45000 | ||||
| 0…100000 | 1000 | 0…99000 | 120000 | ||||
| Абсолютное давление | |||||||
| 0…130 | 10 | 0…120 | 200 | ±0,075 ±0,05* |
±0,1 | ±0,05 max ±0,2 |
±0,08 max ±0,25 |
| 0…700 | 10 | 0…690 | 1400 | ||||
| 0…2500 | 25 | 0…2475 | 5000 | ||||
| 0…7000 | 70 | 0…6930 | 14000 | ||||
| *Cпец. исп. (см. “КОНСТРУКЦИЯ”); **Во всём диапазоне термокомпесации. | По типу электрических присоединений | ||||||
| Диапазон термокомпенсации | ALW | ALE | PD | PZ | |||
| Стандартное исполнение, °C | -25…+80 | ||||||
| Специальное исполнение (-40), °C | – | – | -40…+80 | ||||
| Специальное исполнение (-50), °C | -50…+80 | – | – | ||||
| Специальное исполнение (-60), °C | – | – | – | -60…+80 | |||
| Предел допускаемой дополнительной приведённой погрешности | |||||||
| Вызванная изменением напряжения питания, %(ДИ) / В | ±0,002 | ||||||
| ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ APC-2000 | По типу электрических присоединений | ||||||
| Выходной сигнал | ALW | ALE | PD | PZ | |||
| Аналоговый токовый, мА | (двухпроводная линия связи) | 4…20 | |||||
| (трехпроводная линия связи) | – | 0…20 | – | – | |||
| (трехпроводная линия связи) | – | 0…5 | – | – | |||
| Цифровой | HART | ||||||
| Срок фиксирования выходного сигнала | |||||||
| Стандартное исполнение – настраивается по протоколу HART, мс | 16…480 | 16…230 | |||||
| Специальное исполнение Exd, мс | 150 | – | – | – | |||
| Дополнительное электронное демпфирование | |||||||
| Стандартное исполнение, с | 0…60 | 0…30 | |||||
| Напряжение питания постоянного тока | |||||||
| Стандартное исполнение, В | 10…55 | 10…36 | 7,5…55 | ||||
| Специальное исполнение Ex, В | 10,5…28 | – | 7,5…28 | ||||
| Специальное исполнение Exd, В | 14,5…55 | – | – | – | |||
| Специальное исполнение Safety, В | 15…45 | – | – | – | |||
| Специальное исполнение Ex /Safety, В | 16…28 | – | – | – | |||
| Активное сопротивлениие, необходимое для обмена данными | |||||||
| Для цифрового выходного сигнала HART, Ом | min 250 | ||||||
| Активное сопротивлениие нагрузки | |||||||
| Определяется по формуле | R [Ω] =(Uпит[B]–10B)/0,02 A | R [Ω] =(Uпит[B]–7,5 B)/0,0225 A | |||||
| РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ APC-2000 | По типу электрических присоединений | ||||||
| Диапазон температур окружающей среды | ALW | ALE | PD | PZ | |||
| Стандартное исполнение, °С | -50…+80 | -60…+80 | |||||
| Специальное исполнение Ex, °С | -50…+80 | ||||||
| Специальное исполнение Exd, °С | -50…+75 | – | – | – | |||
| Специальное исполнение Safety, °С | -40…+80 | – | – | – | |||
| Диапазон температур среды измерения | |||||||
| Стандартное измерение, °С | -60…+120 | ||||||
| Измерение с использованием мембранного разделителя, либо импульсной трубки, °С | свыше +120 | ||||||
| КОНСТРУКЦИЯ APC-2000 | По типу электрических присоединений | ||||||
| Степень защиты оболочки | ALW | ALE | PD | PZ | |||
| по ГОСТ 14254-96 | IP66 | IP65 | IP66 | ||||
| Специальное исполнение PD | IP65 | – | – | ||||
| Специальное исполнение IP67 | IP67 | – | IP67 | ||||
* специальное исполнение

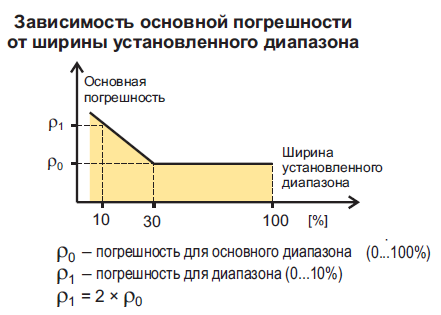

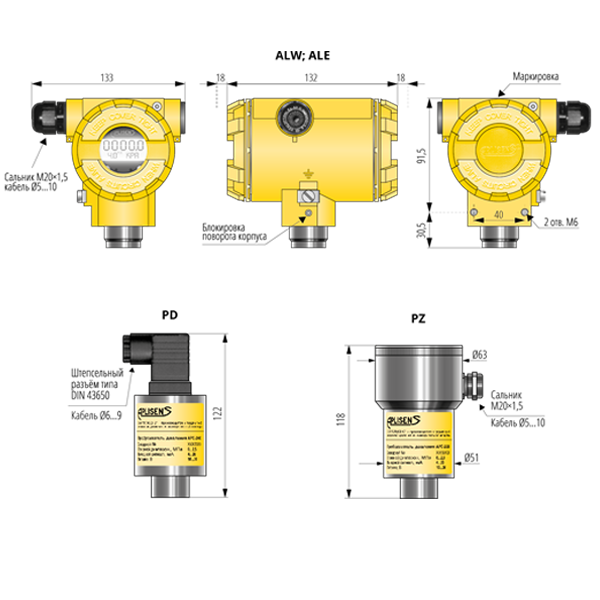

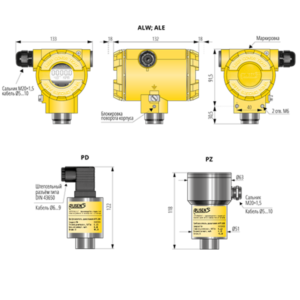

Конструкция

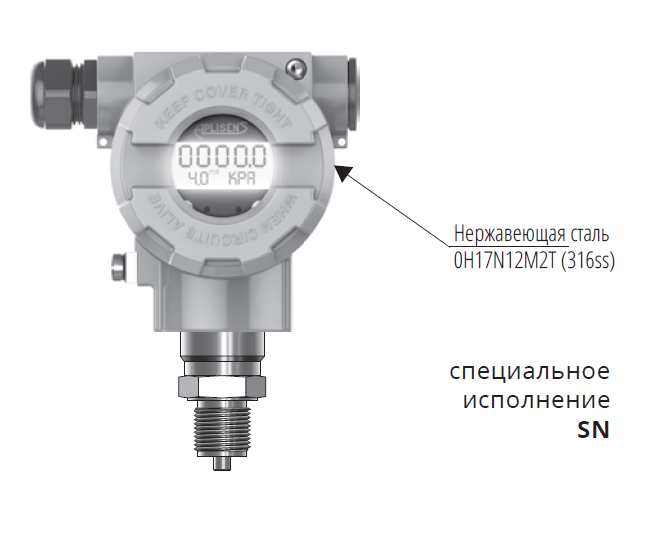

В преобразователях АРС-2000, с электрическим присоединением типа ALW/ALE, корпус электрической части выполнен из алюминия, или, в специальном исполнении SN, из нержавеющей стали 0H17N12M2T (316ss) со степенью защиты IP66 (в специальном исполнении IP67). В корпусе находится микропроцессорный усилитель, формирующий выходной унифицированный сигнал. Конструкция корпуса даёт возможность поворота местного индикатора на 90°, поворота корпуса по отношению к приёмнику давления в пределах 0–355°, а также выбор направления ввода кабеля.

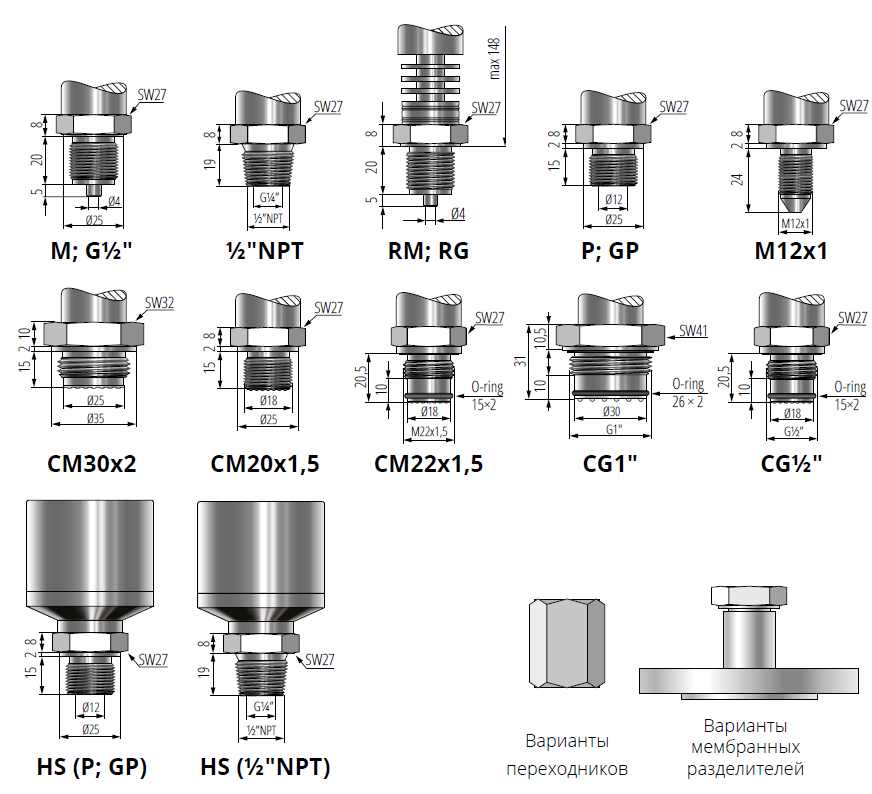

В специальном исполнении Au используется мембрана, покрытая золотом. Данное исполнение стандартно применяется для диапазонов: 0…16 МПа, 0…30 МПа и 0…100 МПа. Для присоединения к процессу стандартно используются штуцера типа M, G½”, возможны другие варианты по согласованию.

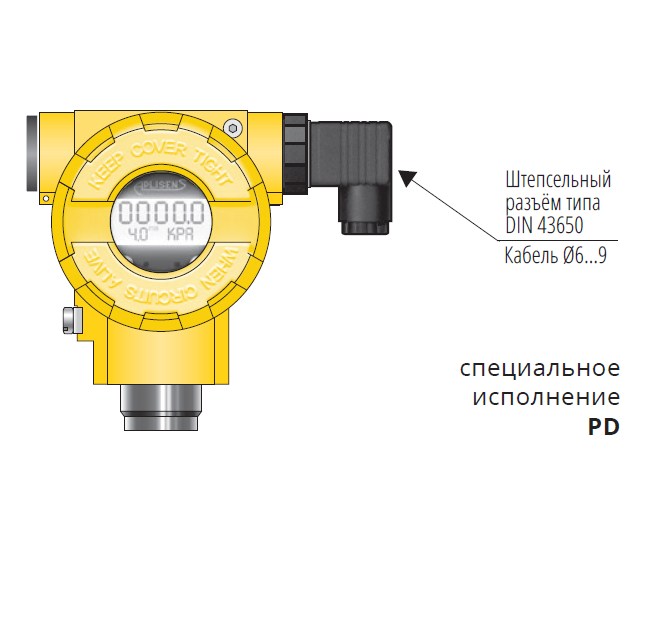

Возможно специальное исполнение PD, при котором в кабельный ввод встроен штепсельный разъем типа DIN 43650 со степенью защиты IP65.
АРС-2000 ALW изготавливантся также в специальном исполнении Safety в соответствии с сертификатом промышленной безопасности SIL2. Для измерений во взрывоопасных зонах для АРС-2000 ALW предусмотрено специальное исполнение Exd.
АРС-2000 ALW может также иметь исполнение повышенной точности (специальное исполнение 0,05%).

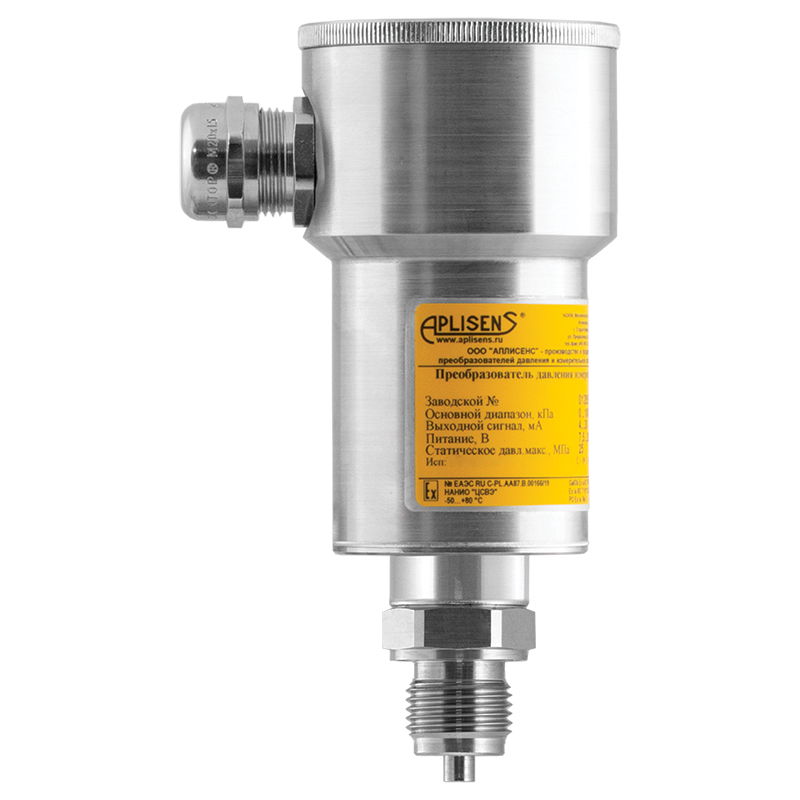

В преобразователях АРС-2000, с электрическим присоединением типа PZ, корпус изготовлен из нержавеющей стали, механически стойкий, со степенью защиты IP66 (в специальном исполнении IP67). Электронная схема залита защитным силиконовым компаундом.
Преобразователи АРС-2000PZ можно эксплуатировать в тяжёлых условиях окружающей среды, при наличии агрессивных газов, например сероводорода, а также при очень низких температурах. Преобразователи в специальном исполнении (-60) успешно прошли испытания в аккредитованной лаборатории ООО «О.М.Ц. ГАЗМЕТРОЛОГИЯ» при ОАО «ГАЗПРОМ» в 2002 году.

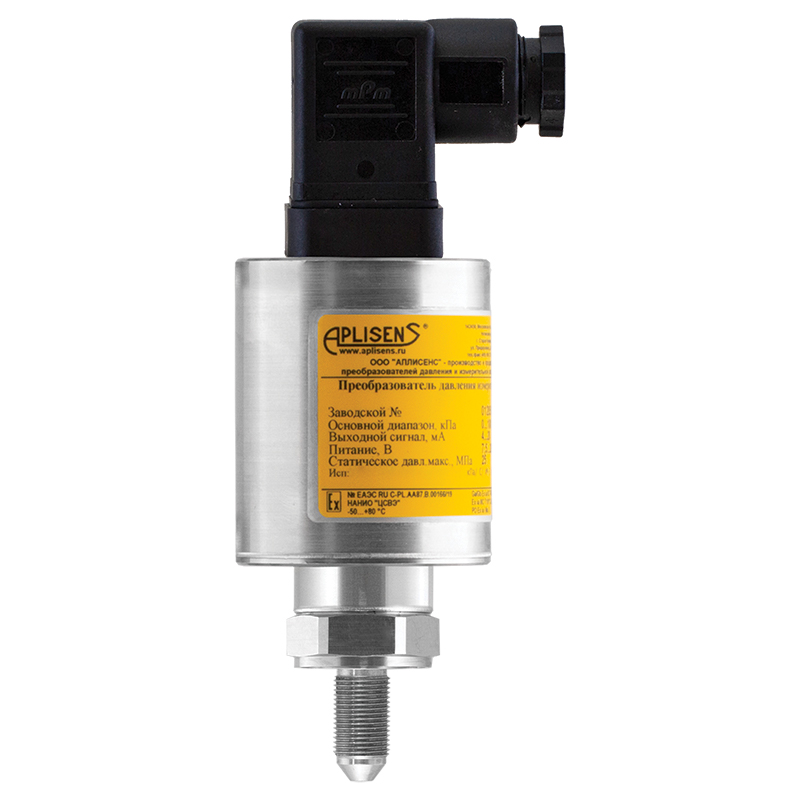

В преобразователях АРС-2000 с электрическим присоединением типа PD корпус выполнен из нержавеющей стали со стандартным штепсельным разъемом DIN 43650 и степенью защиты IP65. Электронная схема залита защитным силиконовым компаундом.

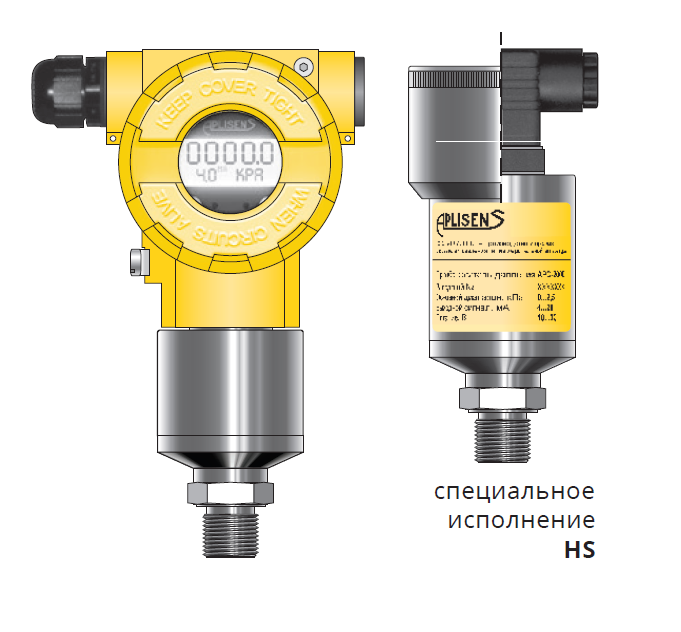

Так же для преобразователя АРС-2000 в специальном исполнении HS используется приемник давления с высокостабильным полисенсорным измерительным элементом и увеличенным диаметром мембраны, предназначен для измерений низких давлений газов, паров и жидкостей. Данное исполнение стандартно применяется для диапазонов: -0,7…0,7 кПа и -2,5…2,5 кПа, и по заказу для диапазонов -1,5…7 кПа и -10…10 кПа. Для присоединения к процессу используются штуцера типа P, GP, ½”NPT (не доступно в специальном исполнении Safety).
В специальном исполнении Кислород преобразователь приспособлен к измерению кислорода. Для присоединения к процессу используются штуцера типа M, G½”.
В специальном исполнении Hastelloy используются штуцера типа P и CM30x2, смачиваемые части которых изготовлены из сплава Hastelloy C276.
Для измерений во взрывоопасных зонах предусмотрено специальное исполнение Ex (не доступно в исполнении APC-2000 ALE).
Возможно специальное исполнение Q… для повышения показателей надежности преобразователя путем дополнительной тренировки прибора в климатической камере.
Интеллектуальный измерительный преобразователь давления АРС-2000 ALW в специальном исполнении широко используется в пищевой промышленности.
Специальные исполнения
| СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ | ||||
| ALW | ALE | PD | PZ | |
| Искробезопасное исполнение | Ex | – | Ex | |
| Взрывонепроницаемая оболочка | Exd | – | – | – |
| SIL2, cсоответствие требованиям ГОСТ Р МЭК 61508-1-2012 | Safety | – | – | – |
| Предел допускаемой основной приведённой погрешности ±0,05% | 0,05% | – | – | – |
| Для измерений низких давлений газов, паров и жидкостей | HS | |||
| Штепсельный разъём DIN 43650 | PD | – | – | |
| Материал корпуса – нержавеющая сталь 316SS | SN | – | – | |
| Диапазон термокомпенсации от -40ºС до +80ºС | – | – | (-40) | |
| Диапазон термокомпенсации от -50ºС до +80ºС | (-50) | – | – | |
| Диапазон термокомпенсации от -60ºС до +50ºС | – | – | – | (-60) |
| Преобразователь, приспособленный к измерениям кислорода | Кислород | |||
| Материал смачиваемых частей штуцера сплав Hastelloy | Hastelloy | |||
| Степень защиты корпуса IP67 | IP67 | – | IP67 | |
| Мембрана покрыта золотом | Au | |||
| Дополнительная тренировка прибора для увеличения надежности | Q… | |||
Монтаж
В связи с небольшой массой, преобразователь можно устанавливать непосредственно на объекте. Для измерения давления пара, или других горячих сред, необходимо использовать сильфонную или импульсную трубку. Применение манометрического вентиля перед преобразователем АРС-2000 облегчает монтаж и даёт возможность обнуления или замены преобразователя во время работы объекта. Для крепления преобразователя АРС-2000 предусмотрено универсальное крепление AL (см. раздел “Дополнительное оборудование. Крепления”).
Для измерения давления, где требуются специальные процессные присоединения (пищевая, химическая промышленность и т. п.), преобразователь оснащается одним из мембранных разделителей производства APLISENS®. Оборудование для монтажа и полная гамма разделителей подробно описаны в соответствующих разделах. Электрическое подключение преобразователя рекомендуется производить с помощью экранированного кабеля.
Способы электрического подключения
Интерфейс, конфигурация
Связь пользователя с преобразователем APС-2000 осуществляется посредством протокола HART. При этом в качестве линии связи используется цепь выходного сигнала.
Обмен данными с преобразователем осуществляется с помощью:
» коммуникатора КАР-03 персональным устройством с собственным аккумуляторным питанием. Для связи с преобразователями во взрывоопасной зоне доступен коммуникатор в искробезопасном исполнении – KAP-03Ex;
» персонального компьютера с использованием программного обеспечения „RAPORT-2”, производства фирмы «APLISENS S.A.» и конвертера HART/USB. Для подключения используется USB кабель или Bluetooth соединение;
» мобильных устройств на базе Android, с использованием мобильного приложения “Aplisens Mobile Configurator” (доступно в “Google Play”) и конвертера HART/USB. Для подключения используется Bluetooth соединение.
» некоторых других коммуникаторов, поддерживающих протокол HART.
Обмен данными с преобразователем позволяет осуществлять:
» идентификацию преобразователя;
» конфигурацию выходных параметров:
– единиц измерения и значений начала и конца измерительного диапазона;
– постоянной времени демпфирования;
– характеристики преобразования (обратная, нелинейная характеристика пользователя);
» отсчёт измеряемой в данный момент величины давления, выходного тока и уровня выходного сигнала в %;
» задание значения выходного тока;
» калибровку преобразователя по отношению к образцовому давлению.
