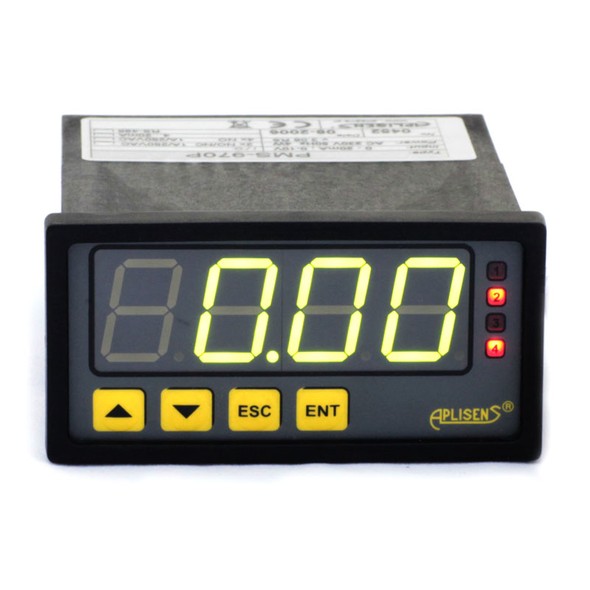

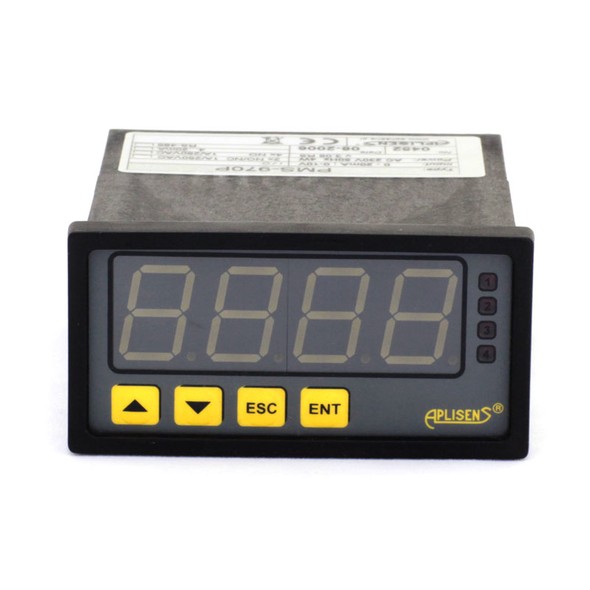

PMS-970P
Измеритель-регулятор
программируемый 4-х пороговый
» Универсальный измерительный вход
4…20 мА, 0…20 мА или 0…10 В
» Индикатор
LED 4 × 20 мм, красный
» Встроенный блок питания
24 В пост. тока
» Дополнительные возможности:
4 или 2 релейных выхода 1 А, 230 В
пассивный токовый выход
цифровой выход RS-485
Назначение, функция
Программируемый 4-х пороговый измеритель PMS-970P предназначен для работы с измерительными преобразователями, имеющими унифицированный выходной сигнал по току или напряжению.
Устройство позволяет программировать значения пороговых уровней, управляющих выходными реле. Значения пороговых уровней указываются на линейном индикаторе, а их превышение дополнительно сигнализируется светодиодами на лицевой панели измерителя. Возможно использование как линейной характеристики преобразования, так и произвольной многоотрезочной, задаваемой потребителем. Измеритель дополнительно может быть оснащён цифровым выходом RS-485/MODBUS RTU и пассивным токовым выходом с программируемым диапазоном изменения тока.
Измеритель PMS-970P позволяет программировать следующие параметры:
– диапазон показаний измеряемой величины и позицию десятичной точки;
– пороговый уровень и гистерезис работы реле;
– состояние контактов реле: нормально-замкнутые или нормально-разомкнутые;
– тип характеристики преобразования входного сигнала (многоотрезочная аппроксимация, макс. 15 отрезков);
– степень фильтрации показаний;
– функцию „переменного включения реле”, применяемую для выравнивания эксплуатационного износа группы насосов.
Технические характеристики
Технические характеристики | |
Входной сигнал | 0/4…20 мА, или 0…10 В |
Диапазон показаний | -999 до 9999 |
Погрешность показаний | ±0,1% |
Релейные выходы | 4 × 1 A/250 В AC, NO 2 × 1 A/250 В AC, NO/NC |
Питание | 24 В AC/DC или 230 В AC |
Встроенный блок питания | 24 В DC стабилиз., макс. 25 мА |
Диапазон рабочих температур | 5…40°C |
Температура хранения | -10…70°C |
Корпус | щитовой, IP65 (с лицевой стороны) |
Габаритные размеры, мм монтажное отверстие |
96 X48 X 120 91,5 × 44,5 |
