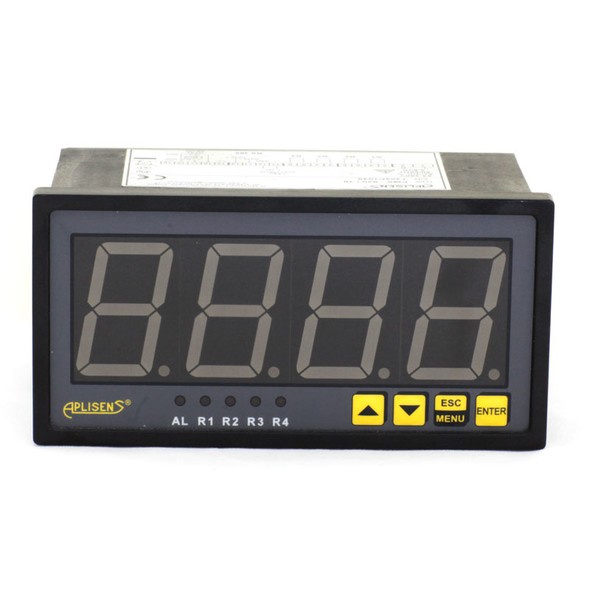

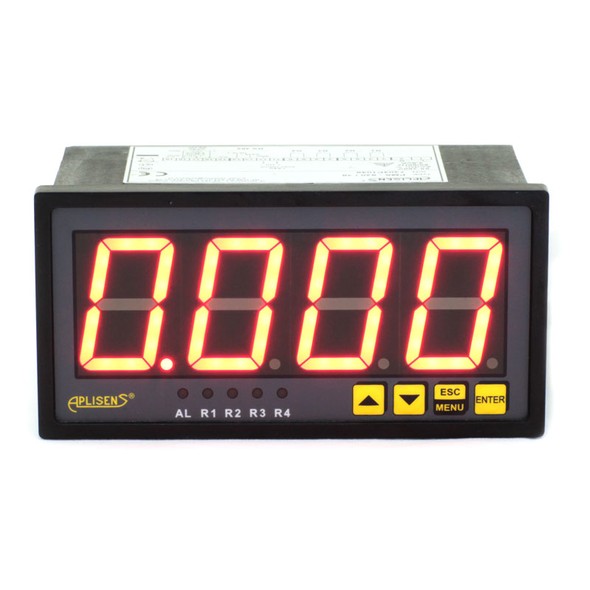

PMS-920
Измеритель-регулятор
программируемый 2-х пороговый
» Индикатор LED
4 × 20 мм, красный
» Токовый вход:
(4 ÷ 20), (0 ÷ 20) мA
» Вход по напряжению:
(0 ÷ 5), (0 ÷ 10), (1 ÷ 5), (2 ÷ 10) В
» Два релейных выхода
1 A, 220 В 50 Гц
» Цифровой выход
RS-485
» Вспомогательный блок питания
24 В пост. тока
» Габаритные размеры, мм
72х36х100
Назначение, функция
Регулятор PMS-920 предназначен для работы с измерительными приборами, имеющими стандартные выходные сигналы токовые или по напряжению. Прибор позволяет программировать 2 или 4 пороговые значения управляющие релейными выходами, состояние которых индицируют лампочки на лицевой панели регулятора.
Встроенный вспомогательный блок питания 24 В позволяет питать преобразователь непосредственно от регулятора.
Измерительное устройство PMS-920 позволяет программировать следующие параметры:
»вид входного сигнала:
(4 ÷ 20) мA, (0 ÷ 20) мA;
(0 ÷ 5) В, (0 ÷ 10) В, (1 ÷ 5) В или (2 ÷ 10) В;
»цвет индикатора:
зеленый или красный
»диапазон показаний измеряемой величины и позиции десятичной точки;
»уровень и гистерезис работы реле;
»состояние контактов во время сигнализации;
»пароль доступа к меню программного обеспечения;
»степень фильтрации показаний.
Технические характеристики
Технические характеристики | |
Входной сигнал | (4 ÷ 20) мA, (0 ÷ 20) мA; (0 ÷ 5) В, (0 ÷ 10) В, (1 ÷ 5) В или (2 ÷ 10) В |
Диапазон показаний | -999 до 9999 |
Погрешность показаний | 0,25% ± 1 цифра |
Индикатор спец. исполнение |
LED 4×13 мм двухцветный (зеленый, красный) LED 4×20 мм, LED 4×38 мм (красный) |
Релейные выходы спец. исполнение |
2 4 (для индикаторов 20 и 38 мм) 1 A, 220 В, cosφ = 1 |
Питание | 85…260 V AC/DC, макс. 2,5 ВA |
Встроенный вспомогательный блок питания | 24 (пост. ток, стабилизир.), макс. 100 мA |
Диапазон рабочих температур | 0…50°C |
Температура хранения | -10…70°C |
Степень защиты корпуса | IP40 (спереди) |
Габаритные размеры, мм монтажное отверстие спец. исполнение PMS-920/20 монтажное отверстие спец. исполнение PMS-920/38 монтажное отверстие |
72 X 36 X 100 66,5×32,5 96 X 48 X 100 90,5×43 144 X 72 X 100 138,5×67 |
