Гидростатические зонды уровня, уровнемеры

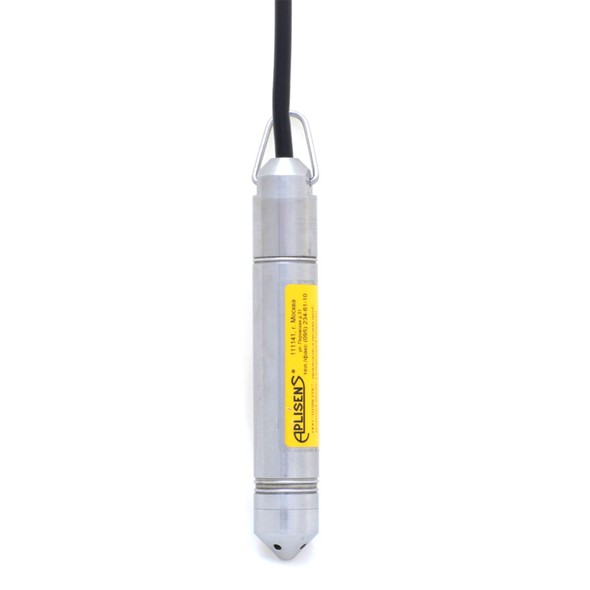

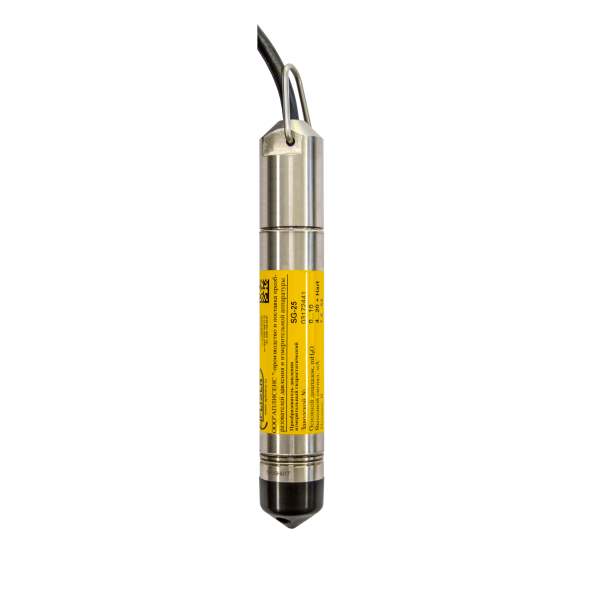

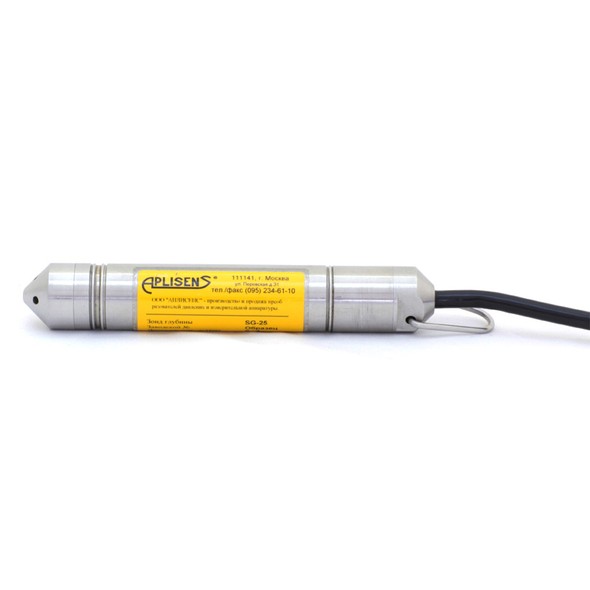

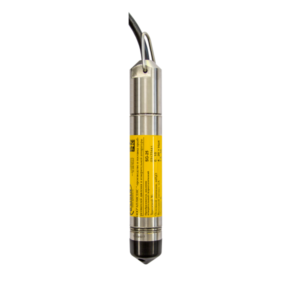

SG-25
Преобразователь давления измерительный гидростатический
гидростатическое давление
» Предел допускаемой приведенной погрешности:
±0,2%
» Выходной сигнал:
4…20 мА
0…10 В
» Взрывозащита (Ex):
Ga/Gb Ex ia llC T4/T5/T6X
Ex ia lllC T110°C Da
PO Ex ia l Ma X
Назначение
Преобразователь давления измерительный гидростатический SG-25 предназначен для измерений гидростатического (избыточного) давления в жидкости, не имеющей механических примесей, вычисления на его основе глубины погружения или уровня жидкости и преобразования ее в унифицированный аналоговый выходной сигнал постоянного тока или постоянного напряжения. Преобразователь давления SG-25 предназначен для измерения уровня жидкости в резервуарах, скважинах, колодцах или пьезометрах.
Метрологические и технические характеристики
МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ SG-25 | |||||
Диапазон измерений (ДИ) |
Допустимое статическое давление |
Предел допускаемой приведённой погрешности | |||
Основная | Дополнительная, вызванная изменением | ||||
в диапазоне окружающей среды от +15 до +25 °C |
окружающей среды | напряжения питания | |||
м H₂O | м H₂O | % (ДИ) | % (ДИ) / 10°C | % (ДИ) / диапазон термокомп. | % (ДИ) / В |
от 0…1 до 0…4 | ДИ х 40 | ±0,3 | ±0,3 | max ±0,4 | ±0,005 |
от 0…4 до 0…10 | ДИ х 25 | ±0,2 | |||
от 0…10 до 0…500 | ДИ х 10 max 700 | ±0,2 | max ±0,3 | ||
Диапазон термокомпенсации | |||||
Стандартное исполнение, °C | 0…+40 | ||||
Специальное исполнение, °C | -10…+70 | ||||
Гистеризес, повторяемость | |||||
Стандартное исполнение, % | 0,05 | ||||
КОНСТРУКЦИЯ SG-25 | |||||
Подбор кабеля для среды измерения | |||||
Для воды t ≤ 40°C | PU | ETFE | ETFE-R | ETFE+PTFE | |
Для воды t ≤ 80°C | – | – | |||
Для питьевой (минеральной) воды | – | – | |||
Для нефтепродуктов t ≤ 40°C | – | – | ETFE-R | ||
Для нефтепродуктов t ≤ 80°C | – | – | – | ||
Материал | |||||
Корпус | 00H17N14M2 (316L) | ||||
Мембрана | 00H17N14M2 (316L) | ||||
Степень защиты оболочки | |||||
Стандартное исполнение | IP68 | ||||
РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ SG-25 | |||||
Диапазон температур среды измерения | |||||
Стандартное исполнение, ℃ | -25…+40 | ||||
С кабелем ETFE с защитной оболочкой PTFE (фторопласта-4), ℃ | -15…+80 | ||||
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ SG-25 | по выходному сигналу | ||||
Выходной сигнал | 4…20 мА | 0…10 В | |||
Аналоговый токовый, мА | (двухпроводная линия связи) | 4…20 | – | ||
Аналоговый напряжение, В | (трёхпроводная линия связи) | – | 0…10 | ||
Напряжение питания постоянного тока | |||||
Стандартное исполнение, В | 8…36 | 13…30 | |||
Специальное исполнение Ex, В | 9…28 | – | |||
Активное сопротивление нагрузки | |||||
Стандартное исполнение, Ом | Uп – напряжение питания, В Umin – мин. напряжение питания, В |
R=(Uп-Umin)/0,02A | ≥ 20000 | ||
Специальные исполнения
СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ SG-25 | |
Искробезопасное исполнение | Ex |
С открытой лицевой мембраной | C |
Диапазон термокомпенсации | -10…70°C |
Дополнительная тренировка прибора для увеличения надёжности | Q… |

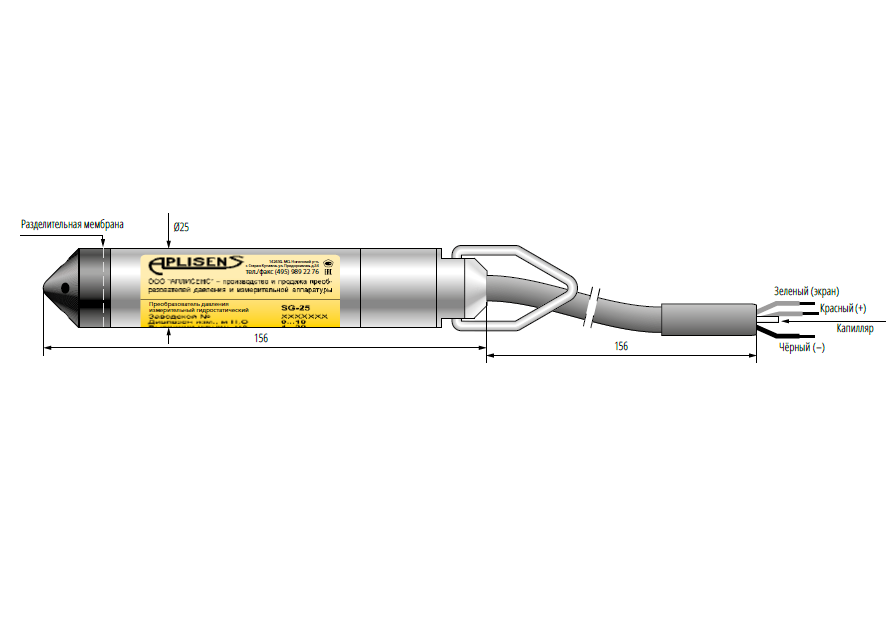

Конструкция
Измерение уровня с помощью преобразователя давления осуществляется путем использования прямой зависимости между высотой столба жидкости и вызванным гидростатическим давлением. Измерение давления осуществляется на уровне разделительной мембраны погруженного преобразователя и соотносится к атмосферному давлению с помощью капилляра, находящегося в кабеле.
Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделен от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью. Совмещенный с измерительным элементом электронный усилитель, стандартизирует сигнал. Электронная схема преобразователя защищает его от повреждений, вызванных помехами индуктированным грозовым разрядом или электроэнергетическим взаимодействием оборудования.
В преобразователях SG-25 предусмотрено специальное исполнение С с открытой лицевой мембраной. Данное исполнение применяется для измерения уровня жидкости, которая в контакте с преобразователем может образовывать осадки. Свободный доступ к мембране упрощает очистку, однако несет опасность повреждения поверхности мембраны в процессе эксплуатации и просмотров.
В преобразователях SG-25, для измерений во взрывоопасных зонах, предусмотрено специальное исполнение Ex.
Монтаж
Опущенный на заданный уровень преобразователь давления может свободно висеть на кабеле или лежать на дне резервуара. При необходимости кабель с капилляром можно нарастить стандартным кабелем. При соединении кабелей капилляр не должен перекрываться (давление внутри должно быть равно атмосферному давлению), однако в месте соединения кабелей необходимо обеспечить защиту капилляра от попадания в него жидкости или других загрязнений.

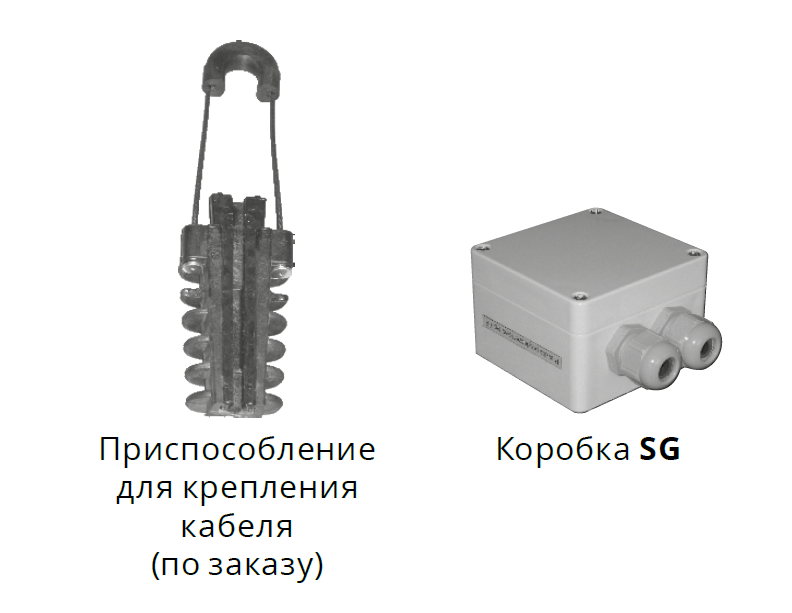

Фирма «АПЛИСЕНС» рекомендует применение специализированного зажима для крепления кабеля типа SG и монтажной коробки, оснащенной отверстием с гидроизолирующей мембраной. При длинных линиях передачи сигнала рекомендуем добавочно использование схемы защиты от перенапряжения UZ-2 в форме настенной коробки, облегчающей соединение кабелей. При смотке кабеля преобразователя, диаметр свёртывания не должен быть менее 20 см, а также недопустимы механические повреждения кабеля.
При погружении преобразователя на глубину более 100 м кабель с капилляром должен быть прикреплен к стальному несущему тросу. Механическая очистка мембраны преобразователя ЗАПРЕЩЕНА.
Загрязнения, накопившиеся на мембране во время эксплуатации, запрещается удалять механическими средствами, в частности скребками, щетками и т. п., поскольку это может привести к повреждению. Единственным допустимым способом является растворение загрязнений, при необходимости для удаления можно использовать мягкую кисть..
Осадок на мембране может оказывать воздействие на кривую преобразования..
Примеры способов очистки мембраны:.
– в случае накипи на мембране и вокруг нее нижнюю часть преобразователя, включая мембрану, нужно, примерно на 20 минут, погрузить в 10%-ный раствор Kamix, который можно приобрести у производителя;.
– отложения веществ нефтяного происхождения следует размягчать и смывать растворителем или моющим средством;.
– отложения органических веществ следует размягчать в теплой воде с температурой до 85 °C или в моющем средстве в случае жирных отложений..
Способы электрического подключения
ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОННОЙ ЧАСТИ И СПОСОБЫ ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ | ||||
Тип | Вариант исполнения | Двухпроводная линия связи 4÷20 мА |
Трехпроводная линия связи 0÷10 В; 0÷2 В; 0,4÷2 В |
Описание |
SG | В исполнении SG экран кабеля соединён с корпусом преобразователя. Если в процессе подключения обеспечена гальваническая связь преобразователя с правильно заземлённым металлическим трубопроводом или резервуаром, дополнительное заземление не требуется. |
