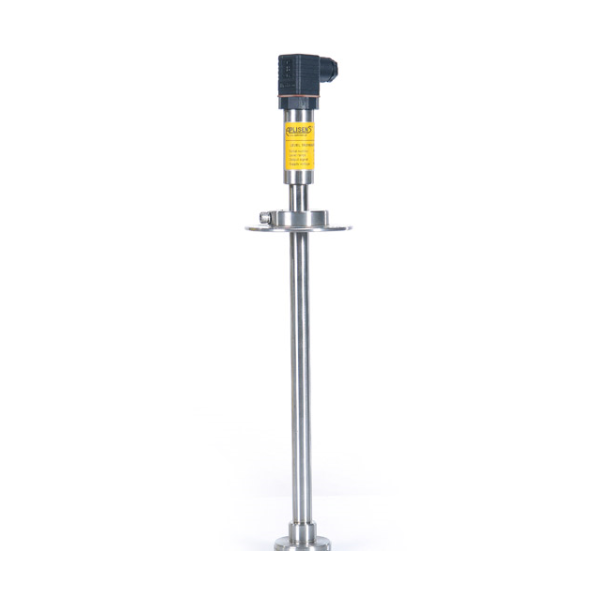

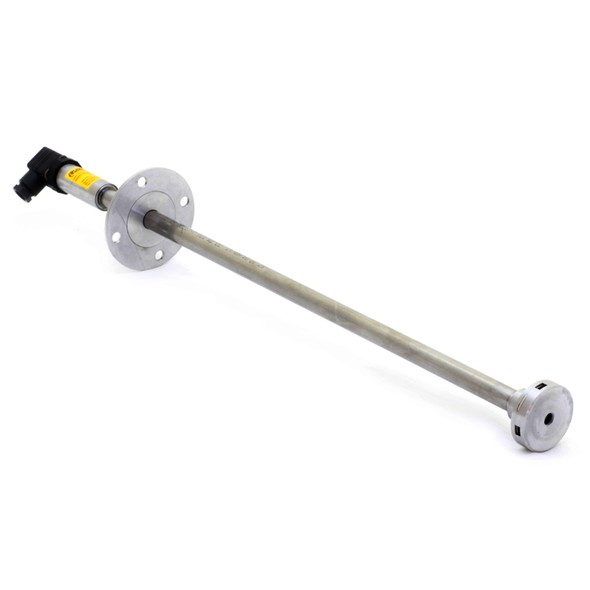

PC-28P
Преобразователь давления измерительный гидростатический
гидростатическое давление
» Предел допускаемой приведенной погрешности:
±0,16%
» Выходной сигнал:
4…20 мА
» Взрывозащита (Ex):
Ga/Gb Ex ia llC T4/T5/T6X
Ex ia lllC T110°C Da
PO Ex ia l Ma X
Назначение
Интеллектуальный преобразователь давления PC-28P предназначен для измерения уровня жидкости в открытых резервуарах, каналах, в измерительных диафрагмах открытых каналов, струях и т.п. Измерение уровня с помощью преобразователя осуществляется с помощью использования прямой зависимости между высотой столба жидкости и вызванным гидростатическим давлением.
Метрологические и технические характеристики
МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ PC-28P | |||||
Диапазон измерений (ДИ) | Предел допускаемой приведённой погрешности | ||||
Основная | Дополнительная, вызванная изменением | ||||
в диапазоне окружающей среды от +15 до +25 °C |
окружающей среды | напряжения питания | |||
м H₂O | % (ДИ) | % (ДИ) / 10°C | % (ДИ) / диапазон термокомп. | % (ДИ) / В | |
от 0…0,2 до 0…0,25 | ±1 | как правило ±0,6 | max ±0,5 | ±0,005 | |
от 0…0,25 до 0…0,35 | ±0,6 | ||||
от 0…0,35 до 0…0,5 | ±0,5 | ||||
от 0…0,5 до 0…0,1 | ±0,4 | как правило ±0,3 | max ±0,3 | ||
от 0…0,1 до 0…0,2 | ±0,3 | ||||
от 0…0,2 до 0…0,3 | ±0,2,5 | ||||
Диапазон термокомпенсации | |||||
Стандартное исполнение, °C | 0…+25 | ||||
Специальное исполнение, °C | -10…+70 | ||||
Гистеризес, повторяемость | |||||
Стандартное исполнение, % | 0,05 | ||||
КОНСТРУКЦИЯ PC-28P | по типу электрического присоединения | ||||
Степень защиты оболочки | PD | PK | |||
Стандартное исполнение | IP65 | IP67 | |||
Материал | |||||
Корпус электронного усилителя | 304L | ||||
Элементы соединяющиеся со средой измерения | 316L | ||||
РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ PC-28P | |||||
Диапазон температур окружающей среды | |||||
Стандартное исполнение, ℃ | -30…+80 | ||||
Диапазон температур среды измерения | |||||
Стандартное исполнение, ℃ | -25…+80 | ||||
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ PC-28P | |||||
Выходной сигнал | |||||
Аналоговый токовый, мА | (двухпроводная линия связи) | 4…20 | |||
Напряжение питания постоянного тока | |||||
Стандартное исполнение, В | 8…36 | ||||
Специальное исполнение Ex, В | 9…28 | ||||
Активное сопротивление нагрузки | |||||
Стандартное исполнение, Ом | Uп – напряжение питания, В Umin – мин. напряжение питания, В |
R=(Uп-Umin)/0,02A | |||

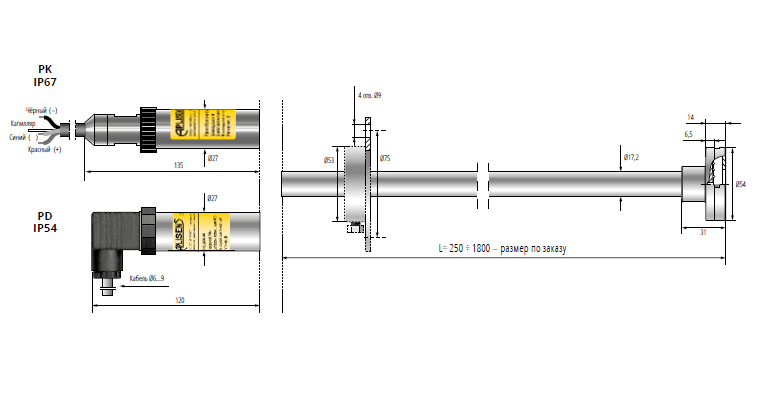

Конструкция
Измерение давления осуществляется на уровне разделительной мембраны. Электронный усилитель, стандартизирующий сигнал, находится под зеркалом средства измерения в корпусе со степенью защиты IP-54 или IP-67 в зависимости от используемого электрического соединения. Электрические провода соединяющие усилитель с преобразователем находятся в трубе Ø17,2 × 1,6, которая является конструкционным элементом зонда.
Присоединение типа PD закреплено на корпусе преобразователя РС-28P при помощи пластмассовой гайки.
Преобразователь РС-28P может быть выполнен с кабельным присоединением типа PK, закрепленным на корпусе преобразователя при помощи металлической гайки. Через герметичный кабельный ввод в корпус вмонтирован кабель длиной 3 метра (если при заказе не указана другая длина кабеля). Кабель имеет внутренний капилляр, соединяющий одну из камер приемника давления с атмосферой.
Специальные исполнения
СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ PC-28P | |
Искробезопасное исполнение | Ex |
Дипазон термокомпенсации от -10℃ до +70℃ | -10…70°C |
Дополнительная тренировка прибора для увеличения надёжности | Q… |
Монтаж
Преобразователь монтируется любым способом с сохранением следующих условий:
»преобразователь должен быть закреплен посредством трубы Ø17,2;
»максимально допустимый уровень жидкости должен быть ниже электрической части преобразователя;
»предусматривая использование фланцевого зажима для монтажа в крыше резервуара, необходимо заказать его вместе с преобразователем, потому что эти зажимы монтируются в ходе исполнения преобразователя.
Преобразователь давления не требует регулярного обслуживания. Загрязнения мембраны удаляются путем растворения возникшего налёта. Запрещается механическая очистка мембраны.
Способы электрического подключения
Настройка и калибровка
Для проведения временной калибровки пользователь имеет возможность корректировки „нуля” и диапазона измерений с помощью потенциометров без взаимодействия настроек.
