Гидростатические зонды уровня, уровнемеры

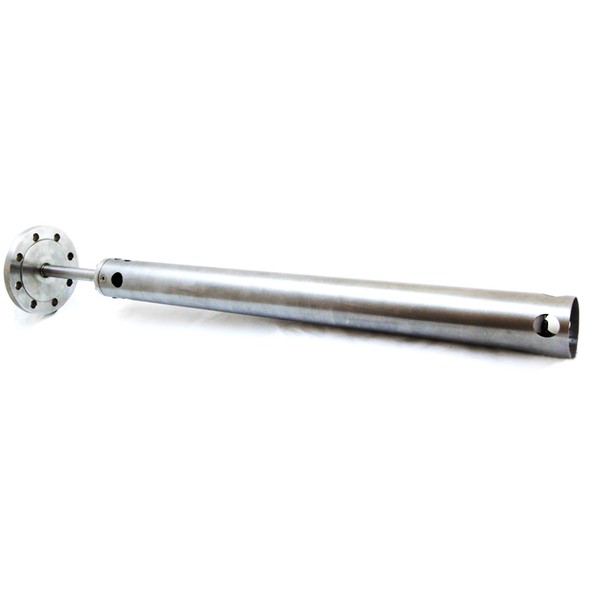

APR-2200D
Преобразователь давления измерительный (интеллектуальный)
гидростатическое давление, плотномер
» Предел допускаемой приведенной погрешности:
±0,1%
» Диапазон измерения плотности:
0…1 г/cм3 или 0…2 г/cм3
» Предельно-допускаемое рабочее статическое давление:
до 4 МПа
» Выходной сигнал:
4…20 мА + HART
» Взрывозащита (Ex):
Ga/Gb Ex ia llC T4/T5/T6X
Ex ia lllC T110°C Da
PO Ex ia l Ma X
Назначение
Преобразователь давления измерительный APR-2200D предназдначен для измерения плотности нефтепродуктов, жидкого топлива, в том числе сжиженного углеводородного газа, а также других неагрессивных по отношению к нержавеющей стали 316 Lss сред. Для сред загрязненных или абразивных рекомендуется применение конструкции с разделителями S-WOL с увеличенной толщиной мембраны.
Метрологические и технические характеристики
МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ APR-2200D | |||||||
Основной диапазон измерений (ОДИ) | Основной диапазон по отнашению к измеряемой плотности | Мин. ширина устанавл. диапазона измерений | Перенастройка начала диапазона измерений |
Предел допускаемой приведённой погрешности | |||
Основная | Дополнительная, вызванная изменением | ||||||
в диапазоне окружающей среды от +15 до +25 °C |
окружающей среды | напряжения питания | |||||
кПа | г/см³ | г/см³ | г/см³ | % (ОДИ) | % (ОДИ) / 10°C | % (ОДИ) / диапазон термокомп. | % (ОДИ) / В |
-7…0 | 0…1 | 0,1 | 0…0,9 | ±0,1 | ±0,1 | max ±0,4 | ±0,002 |
-7…7 | 0…2 | 0,2 | 0…1,8 | ||||
по типу электрического присоединения | |||||||
Диапазон термокомпенсации | ALW | ALE | PZ | ||||
Стандартное исполнение, °C | -30…+60 | ||||||
Срок фиксирования выходного сигнала | |||||||
Стандартное исполнение – настраивается по HART – протоколу, мс | 16…480 | 16…230 | |||||
Дополнительное электронное демпфирование | |||||||
Стандартное исполнение, с | 0…60 | 0…30 | |||||
КОНСТРУКЦИЯ APR-2000D | по типу электрического присоединения | ||||||
Степень защиты оболочки | ALW | ALE | PZ | ||||
Стандартное исполнение | IP66; IP67 | ||||||
Материал | |||||||
Корпус | 0H18N9 (304ss) | ||||||
РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИAPR-2000D | по типу электрического присоединения | ||||||
Диапазон температур окружающей среды | ALW | ALE | PZ | ||||
Стандартное исполнение, ℃ | -40…+80 | ||||||
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ APR-2000D | по типу электрического присоединения | ||||||
Выходной сигнал | ALW | ALE | PZ | ||||
Аналоговый токовый, мА | (двухпроводная линия связи) | 4…20 | |||||
Напряжение питания постоянного тока | |||||||
Стандартное исполнение, В | 10…45 | 10…36 | 7,5…55 | ||||
Специальное исполнение Ex, В | 10,5…28 | – | – | ||||
Активное сопротивление нагрузки | |||||||
Стандартное исполнение, Ом | Uп – напряжение питания, В Umin – мин. напряжение питания, В |
R=(Uп-Umin)/0,02A | |||||
Для цифрового выходного сигнала HART, Ом | min 250 | ||||||
Конструкция

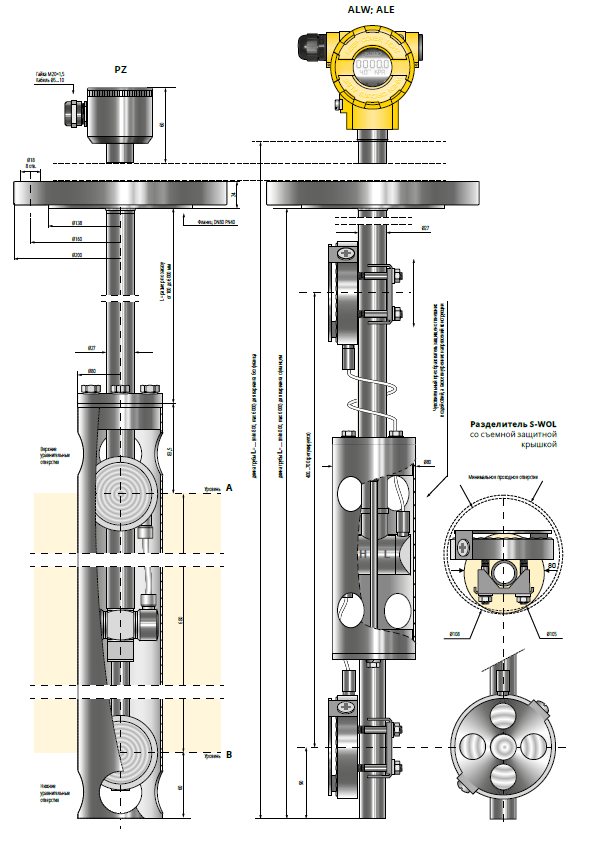

Преобразователь давления измерительный APR-2200D сконструирован на основе интеллектуального преобразователя разности давлений с двумя дистанционными разделителями. Размещенные по вертикали мембранные разделители соединены через капилляры с преобразователем разности давлений, находящимся в защитной трубе диаметром 80 мм. Рабочее положение плотномера – вертикальное, при этом зеркало измеряемой среды должно находиться выше края верхнего разделителя.
Входным сигналом преобразователя является гидростатическое давление, создаваемое столбом измеряемой среды, расположенным между уровнями, соответствующими осям разделителей. На рисунке они обозначены как уровни А и В. При условии однородности среды в столбе «А-В», можно считать, что входным сигналом преобразователя является плотность столба среды «А-В».
В преобразователях АРR-2200D/ALW, корпус электрической части выполнен из алюминия со степенью защиты IP66. В корпусе находится микропроцессорный усилитель, формирующий выходной унифицированный сигнал. Конструкция корпуса даёт возможность поворота местного индикатора на 90°, поворота корпуса по отношению к приёмнику давления в пределах 0–355°, а также выбор направления ввода кабеля.
В преобразователях АРR-2200D/PZ, корпус изготовлен из нержавеющей стали, механически стойкий, со степенью защиты IP66. Электронная схема залита защитным силиконовым компаундом. Преобразователь АРR-2200D/PZ предназначен для эксплуатации на открытом воздухе.
В преобразователях APR-2200D, для измерений во взрывоопасных зонах, предусмотрено специальное исполнение Ex.
Возможно специальное исполнение Q… для повышения показателей надёжности преобразователя путём дополнительной тренировки прибора в климатической камере.
Возможен универсальный конструктивный вариант со стойкими разделителями S-WOL для более жестких условий (например измерение плотности буровых растворов).
Он предназначен для закрытых и открытых сосудов и имеет возможность регулирования расстояния между разделителями.
Специальные исполнения
СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ APR-2200D | по типу электрического присоединения | ||
ALW | ALE | PZ | |
Искробезопасное исполнение | Ex | – | – |
Стойкий разделитель Swolomin | S-WOL(…) | ||
Дополнительная тренировка прибора для увеличения надёжности | Q… | ||
Монтаж
Для монтажа плотномера на резервуарах, находящихся под давлением, используется стандартный фланец. Размещение рабочей части устройства на необходимой высоте в резервуаре обеспечивается за счёт трубы длиной L, оговоренной заказчиком. Монтаж плотномера на резервуарах без избыточного давления можно производить при помощи произвольного кронштейна, крепящегося к трубе Ø27, обеспечив вертикальное расположение конструкции.
Для закрытых емкостей по заказу монтируется фланец DN100 (или больше).
Внимание: для установки плотномера в емкости, проходное отверстие должно быть диаметром как минимум Ø108 мм. Прибор можно установить черз проходное отверстие Ø105 мм, если длина отверстия не превысит 110 мм.
Настройка и калибровка
Потребитель может заказать плотномер, откалиброванный изготовителем на диапазон измерений плотности, указанный в заказе. Такой плотномер, после подключения и установки в месте работы, обеспечивает необходимые измерения.
Внимание: универсальный плотномер с разделителями S-Wol калибровать только после фиксирования расположения разделителей. Любое смещение разделителя вызывает потребность повторной калибровки.
В процессе эксплуатации рекомендуется производить «обнуление» давления на преобразователе в дистиллированной воде при температуре 20 °C каждые 24 месяца.
(См. пример калибровки преобразователя давления APR-2200D для измерения плотности)
Способы электрического подключения
ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОННОЙ ЧАСТИ И СПОСОБЫ ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ | ||||
Тип | Вариант исполнения | Двухпроводная линия связи 4÷20 мА + HART |
Описание | |
ALW | Питание подключается на клеммы SIGNAL+ SIGNAL– с соблюдением полярности, показанной на рисунке. В случае недостаточного сопротивления нагрузки преобразователя для обмена данных HART (R0 < 240 Ом, где R0 – сумма входных сопротивлений вторичных приборов и внутреннего сопротивления источника питания), добавляем в цепь резистор 240 Ом, находящийся на плате преобразователя, снимая перемычку с клемм SIGNAL– TEST–. Если сопротивление нагрузки превышает 240 Ом, то не рекомендуется использовать внутренний резистор, который внесет перепад напряжения около 5В. Для электрического подключения цифровых преобразователей рекомендуется применение экранированных кабелей. Экран подключаем к клемме заземления в соединительной коробке преобразователя | |||
Тип | Вариант исполнения | Двухпроводная линия связи 4÷20 мА + HART |
Трехпроводная линия связи 0÷5 мА; 0÷20 мА + HART |
Описание |
ALE | В зависимости от потребностей пользователя, можно использовать одну из двух схем подключения: – в режиме двухпроводной линии (4-20 мА) подключение к двум клеммам на левой стороне (обозначены как «4-24 мА LOOP»); – в режиме трехпроводной линии (0…5 мА или 0…20 мА) необходимо объединить перемычкой две средние клеммы. Напряжение питания необходимо подать на крайние клеммы платы. Выходной сигнал снимается со средней клеммы, согласно схеме подключения. |
|||
Тип | Вариант исполнения | Двухпроводная линия связи 4÷20 мА + HART |
Описание | |
PZ | Преобразователь с кабельным присоединением типа PZ имеет несъемную металлическую соединительную коробку, установленную в верхней части корпуса. Коробка закрыта герметичной крышкой и имеет внутреннюю и внешнюю клеммы заземления. Внутри монтируется клеммный блок с клеммами 1, 2, 3. Подключение миллиамперметра к гнездам 1 и 3 позволяет измерять токовый сигнал преобразователя, не разрывая цепи. | |||
Интерфейс, конфигурация
Связь пользователя с преобразователем APR-2200D осуществляется посредством протокола HART. При этом в качестве линии связи используется цепь выходного сигнала.
Обмен данными с преобразователем осуществляется с помощью:
» коммуникатора КАР-03 персональным устройством с собственным аккумуляторным питанием. Для связи с преобразователями во взрывоопасной зоне доступен коммуникатор в искробезопасном исполнении – KAP-03Ex;
» персонального компьютера с использованием программного обеспечения „RAPORT-2”, производства фирмы «APLISENS S.A.» и конвертера HART/USB. Для подключения используется USB кабель или Bluetooth соединение;
» мобильных устройств на базе Android, с использованием мобильного приложения “Aplisens Mobile Configurator” (доступно в “Google Play”) и конвертера HART/USB. Для подключения используется Bluetooth соединение.
» некоторых других коммуникаторов, поддерживающих протокол HART.
Обмен данными с преобразователем позволяет осуществлять:
» идентификацию преобразователя;
» конфигурацию выходных параметров:
– единиц измерения и значений начала и конца измерительного диапазона;
– постоянной времени демпфирования;
– характеристики преобразования (обратная, нелинейная характеристика пользователя);
» отсчёт измеряемой в данный момент величины давления, выходного тока и уровня выходного сигнала в %;
» задание значения выходного тока;
» калибровку преобразователя по отношению к образцовому давлению.
