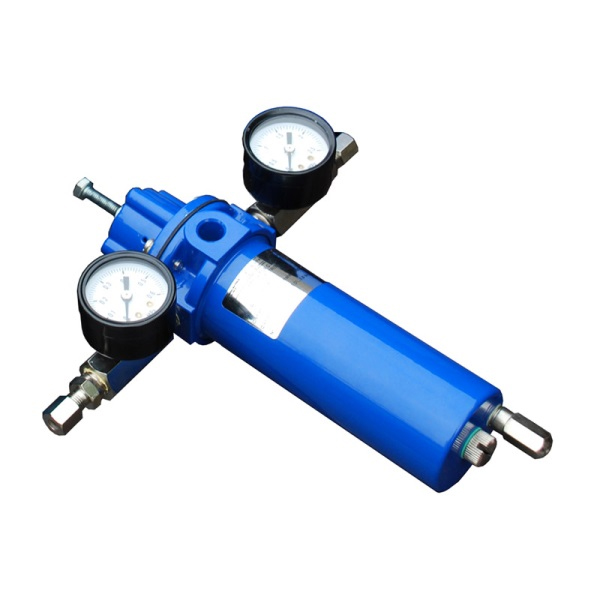

Редуктор давления с фильтром R110

» Максимальное давление питания
1,6 МПа
» Рабочая температура
от -40 до 80°С
» Кислотостойкие версии

Руководство по эксплуатации

Назначение

Редуктор давления с фильтром (сливом) R110 предназначен для регулирования давления воздуха, питающего устройства систем пневмоавтоматики, и для очистки воздуха от механических примесей, масла и воды

Метрологические и технические характеристики

Технические характеристики
Рабочая среда	воздух
Давление питания	макс. 1,6 МПа
Диапазон регулирования выодного давления	oт 0,01 до 0,6 МПа
Расход воздуха:	в зависимости от давления питания (16,9…58,5) kg/h
Собственный расход воздуха	макс. 80 г / ч при 0,5 МПа
Рабочая температура:
– без манометров или со всеми кислотостойкими манометрами	-40°С…+80°С,
– с манометрами из углеродистой стали и в кислотостойких корпусах	-25°С…+65°С,
Влажность	макс. 95%
Эффективность фильтрации	99,99% Для твердых частиц размером более 1,5 мкм
Пневматические присоединения	согласно заказу, KOD2
Монтаж	настенный или на кронштейне
Рабочее положение	вертикальное
Степень защиты	IP54
Масса	oт 0,86 кг до 1,86 кг в зависимости от
