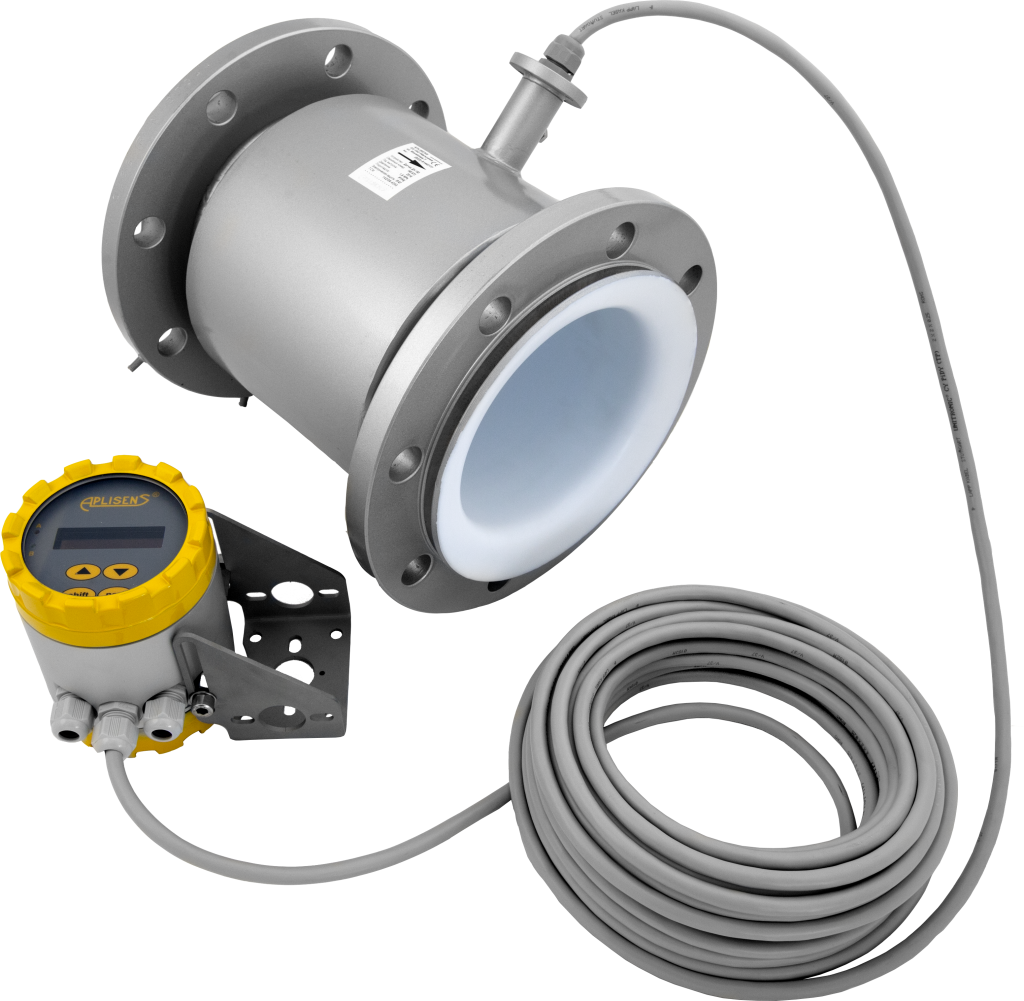

PEM-1000
Электромагнитный расходомер





» Номинальный диаметр:
     DN 10…1000, (ANSI 0.5”…40”)
» Максимальное давление:
     стандарт 1,6 МПа (2,5 МПа, 4 МПа)
» Точность измерений по EN 29 104:
     ±0,5% знач. показания в диапазоне 20…100% Qmax
     ±1% знач. показания в диапазоне 10…20% Qmax
» Присоединения к процессу:
     фланцы DIN (ANSI, BS)
» Диапазон рабочих температур:
      -20…60° (темпер. окр. среды.)
» Принцип измерения:
      электромагнитный
» Коммуникационный протокол:
      Modbus RTU / RS 485
» Дополнительные исполнения преобразователя:
     нержавеющая сталь,
     гигиенические соединения DIN, Clamp, SMS
» Степень защиты:
     IP67 (IP68 – специальное исполнение)

Назначение

Электромагнитный расходомер PEM-1000 предназначен для измерения объемного расхода электропроводных жидкостей. Расходомер может измерять расход и объем жидкости, прошедшей через него, как в прямом, так и в обратном направлении. Для получения достоверных результатов измерений требуется, чтобы измеряемая среда полностью заполняла трубу.
Расходомер не содержит выступающих внутренних элементов, благодаря этому гидравлические потери на приборе минимальны. Расходомер может применяться для измерения расхода вязких жидкостей, эмульсий, различных химических растворов, в том числе агрессивных и т.п.

Технические и метрологические характеристики
Индикатор
Минимальная проводимость измеряемой среды ≥5μS/цм
Bходное сопротивление ≥10000000000 Ом
Точность измерений по EN 29 104 ±0,5% знач. показания в диапазоне 20…100% Qmax
±1% знач. показания в диапазоне 10…20% Qmax
Уровень отсечки низкого расхода установленное значение
Мгновенный расход двунаправленный (л/с, м³/ч, м³/с, другие)
Баланс расходов двунаправленный (м³, л, другие)
Отсутствие расхода обнуление в автоматическом режиме
Kконфигурация 3 кнопки или RS485 и протокол Modbus RTU
Обнаружение пустой трубы циклическое, программируемое
Аналоговый выход активный сигнал 4…20мA/500Ом (выход пассивный – специальное исполнение)
Импульсный /частотный выход макс. 24 В/10 мA ;0,1…500 Гц в частотном режиме
по 500 Гц в импульсном режиме
Пассивный выход, гальванически развязан, полярность произвольная
Релейные выходы типа OC 2 выхода типа открытый коллектор
макс. 35V DC / 100 мA для каждого выхода
гальванически изолированы, полярность произвольная
Коммуникационный выход изолирован Modbus RTU/RS 485
Релейный вход 5…35 В /2 мA
Пассивный вход, гальванически развязан, полярность произвольная
Питание от сети : 90…260 В / 50 Гц/15 В
низковольтное, 10…36 В / 15 Вт
Степень защиты IP66 (IP67 – специальное исполнение)
Диапазон температур окружающей рабочей среды -20…60°C
Преобразователь расхода
Номинальный диаметр DN 10…1000, (ANSI 0.5”…40”)
Максимальное давление Стандарт 1,6 МПа (2,5 МПа, 4 МПа)
Присоединения к процессу фланцы DIN (ANSI, BS)
Диапазон рабочих температур (темпер. окр..среды.) -20…60°C
Диапазоны температур для изолирующих покрытий резина : -5… 90°C
фторопласт : -25…130°C
Cоединительный кабель 8 м (12, 24, 32, 40, 48 м)
Электроды сталь 1.4571 (316Ti)
(сталь 1.4404 (316L), Hastelloy, Тантал, Титан, Платина)
Tруба преобразователя Сталь 1.4541 (321)
Изолирующее покрытие Резина (мягкая), твердая DN20…1000,
Фторопласт DN10…500, Halar ECTFE DN350…600
Внешний корпус и фланцы углеродистая сталь,нержавеющая сталь 1.4301 (304), или 1.4541 (321)
Защита от коррозии Лакокраска Acrymetal
Aксессуары Заземляющие кольца из нержавеющей стали для труб DN10…DN40 не металлических
Питание катушки возбудителя От индикатора
Класс изоляции катушки возбудителя E
Степень защиты IP67 (IP68 – специальное исполнение)
Принцип измерения электромагнитный
Дополнительные исполнения преобразователя нержавеющая сталь
гигиенические соединения DIN, Clamp, SMS



Kласс защиты
Устройство имеет класс защиты I, если расходомер подключен к защитному заземлению, через клемму для подключения заземления.
Измерительные цепи (к преобразователю) отделены от опасных напряжений усиленной изоляцией в соответствии с требованиями EN 61010-1.

Конструкция

Расходомер выпускается в двух исполнениях: компактное и раздельное.

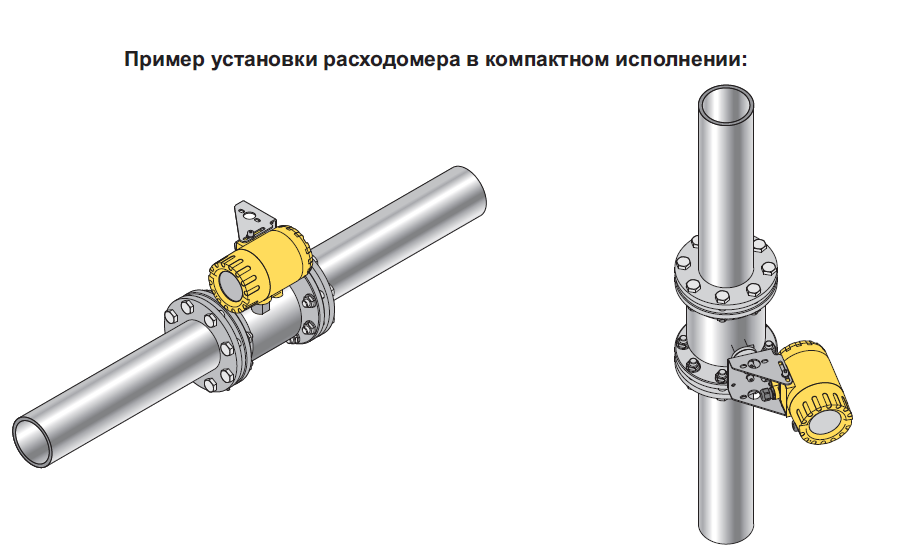

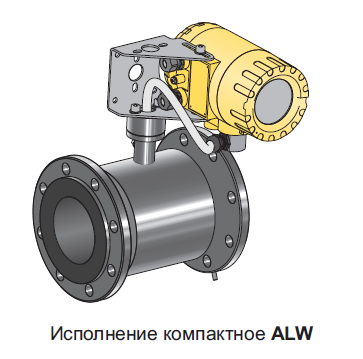

В компактном исполнении – ALW – индикатор находится непосредственно на преобразователе расхода.

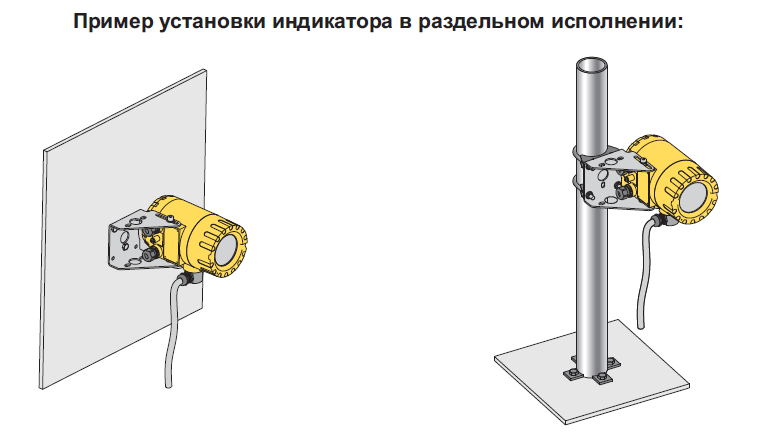

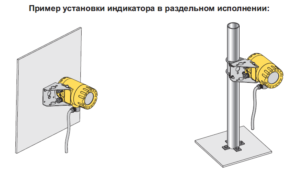

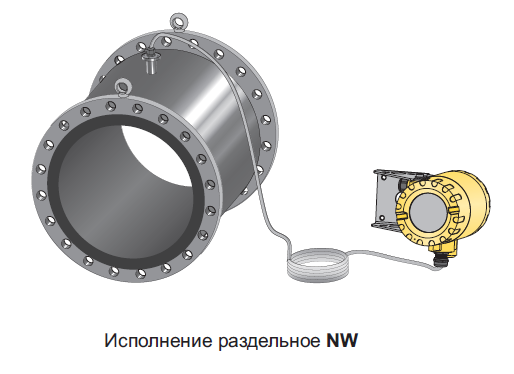

В раздельном исполнении – NW – индикатор располагается отдельно от преобразователя и может быть закреплен с помощью крепления к трубе или плоской поверхности. Преобразователь оснащается кабелем, максимальная длина которого 50 метров, это позволяет вынести индикатор на значительные расстояния от измеряемой среды.

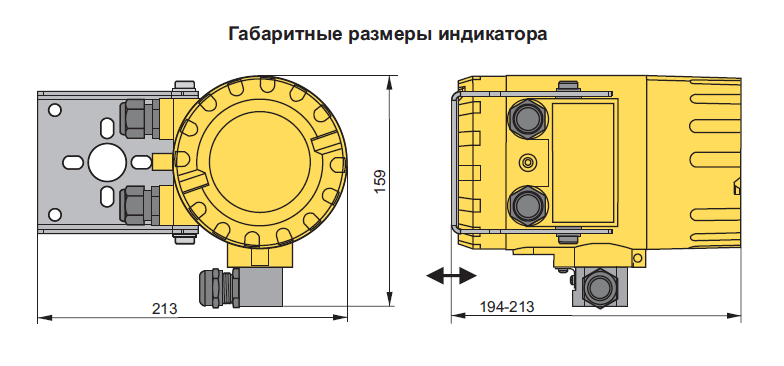

Конструкция индикатора
Корпус индикатора изготовлен из литого под давлением алюминиевого сплава.
Он состоит из корпуса и двух винтовых крышек, одна из которых оснащена застекленным окошком.
Электронная схема индикатора помещена внутри корпуса. Дисплей, который находится под винтовой крышкой со стеклом, позволяет просматривать результаты измерений непосредственно на месте установки индикатора.
На дисплее расположены три кнопки для конфигурирования прибора.
В задней части корпуса под винтовой крышкой, находится клеммная колодка (смотри: описание электрической схемы).
Вес индикатора – не больше 3,5 кг
Степень защиты – IP67

Конструкция преобразователя
Корпус выполнен из немагнитного материала, и имеет фланцы для крепления преобразователя в трубопроводе. Изоляционный вкладыш, требуемых свойств (в соответствии с типом среды), установлен внутри корпуса. Катушки для создания необходимого магнитного поля устанавливаются непосредственно на измерительной трубе.
Пара противоположно расположенных электродов изготовлена из нержавеющей стали или других материалов, выбранных согласно химическим свойствам измеряемой среды.
Электрическая схема помещена в стальной корпус (сварной) и имеет вывод электрического кабеля. В компактном исполнении индикатор размещен в алюминиевом корпусе непосредственно на преобразователе. В раздельном исполнении индикатор монтируется с помощью монтажных приспособлений на трубе или плоской поверхности.

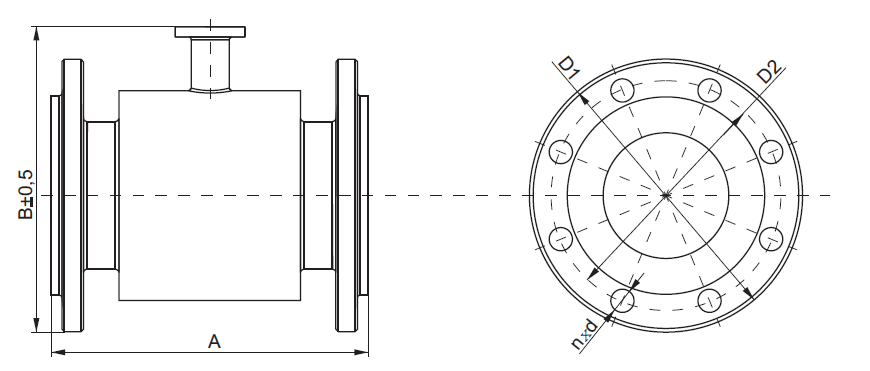

Габаритные размеры и масса преобразователя приведены в таблице.

Габаритные размеры PN 16, PN 25 и PN 40

Габаритные размеры PN [мм] Масса [кг]
DN PN A B D1 D2 d n
10 16 150
или
200
153 90 60 14 4 2,5
25
40
15 16 155 95 65 14 4 2,5
25
40
20 16 160 105 75 14 4 3
25
40
25 16 167 115 85 14 4 3,5
25
40
32 16 180 140 100 18 4 5
25
40
40 16 185 150 110 18 4 6
25
40
50 16 200 191 165 125 18 4 7
25
40
65 16 209 185 145 18 4 8
25
40
80 16 224 200 160 18 8 9,5
25
40
100 16 250 245 220 180 18 8 12
25 235 190 22
40
125 16 276 250 210 18 8 15
25 270 220 26
40
150 16 300 305 285 240 22 8 20
25 300 250 26
40
200 16 350 375 340 295 22 12 36
25 360 310 26
40 375 320 30
250 16 400 430 405 355 26 12 58
25 425 370 30
40 450 385 33
300 16 500 487 460 410 26 12 70
25 485 430 30 16
40 515 450 33
350 16 542 520 470 26 16 85
25 555 490 33
40 580 510 36
400 16 600 615 580 525 30 16 100
25 620 550 36
40 660 585 39
450 16 657 640 585 30 20 120
25 670 600 36
40 685 610 39
500 16 750 715 650 33 20 160
25 730 660 36
40 755 670 42
600 16 870 840 770 36 20 190
25 845 770 39
700 16 700 927 910 840 36 24 260
25 960 875 42
800 16 800 1050 1025 950 39 24 350
25 1085 990 48
900 16 900 1145 1125 1050 39 28 450
25 1185 1090 48
1000 16 1000 1285 1255 1170 42 28 550
25 1320 1210 56
Настройка расходомера

Настройка расходомера осуществляется с помощью трех кнопок и дисплея, находящимся под винтовой крышкой со стеклом, или по связи RS485 и протокола Modbus RTU.
Примеры настраиваемых функций:
     – обнаружение пустой трубы
     – раздельный или суммарный расчет общего расхода в обоих направлениях (счетчик)
     – обнаружение низкого расхода
     – дозировка
     – сигнализация
     – архивирование результатов измерений и событий

Рекомендуемый подбор DN расходомера
Рекомендуемый подбор DN расходомера – относительно номинального расхода
DN по DIN Объемный расход Qном, м3/ч Объемный расход Qном, л/с Линейная скорость Vном, м/с
10 1 0,278 3,54
15 2 0,556 3,14
20 4 1,111 3,54
25 5 1,389 2,83
32 10 2,778 3,45
40 15 4,167 3,32
50 20 5,556 2,83
65 30 8,333 2,51
80 50 13,889 2,76
100 100 27,778 3,54
125 150 41,667 3,4
150 200 55,556 3,14
200 360 100,000 3,18
250 500 138,889 2,83
300 760 211,111 2,99
350 1000 277,778 2,89
400 1300 361,111 2,87
500 2000 555,556 2,83
600 3000 833,333 2,95
800 5000 1388,889 2,76
1000 8000 2222,222 2,83
Зависимость объемного расхода от скорости измеряемой среды
DN Скорость потока V, м/с
0,300 1,000 2,000 3,000 4,000 5,000 6,000
10 0,085 0,283 0,565 0,848 1,131 1,414 1,696 Расход, м3/ч
15 0,191 0,636 1,272 1,909 2,545 3,181 3,817
20 0,339 1,131 2,262 3,393 4,524 5,655 6,786
25 0,53 1,767 3,534 5,301 7,069 8,836 10,603
32 0,869 2,895 5,791 8,686 11,581 14,476 17,372
40 1,357 4,524 9,048 13,572 18,096 22,619 27,143
50 2,121 7,069 14,137 21,206 28,274 35,343 42,411
65 3,584 11,946 23,892 35,838 47,784 59,729 71,675
80 5,429 18,096 36,191 54,287 72,382 90,478 108,573
100 8,482 28,274 56,549 84,823 113,097 141,372 169,646
125 13,254 44,179 88,357 132,536 176,714 220,893 265,072
150 19,085 63,617 127,234 190,852 254,469 318,086 381,703
200 33,929 113,097 226,194 339,292 452,389 565,486 678,583
250 53,014 176,714 353,429 530,143 706,858 883,572 1060,287
300 76,341 254,469 508,938 763,406 1017,875 1272,344 1526,813
350 103,908 346,36 692,721 1039,081 1385,441 1731,801 2078,162
400 135,717 452,389 904,778 1357,167 1809,556 2261,945 2714,334
500 212,057 706,858 1413,716 2120,573 2827,431 3534,289 4241,147
600 305,363 1017,875 2035,75 3053,625 4071,501 5089,376 6107,251
800 542,867 1809,556 3619,112 5428,668 7238,223 9047,779 10857,335
1000 848,229 2827,431 5654,862 8482,293 11309,724 14137,155 16964,586
Специальные исполнения

IP68 – степень защиты корпуса преобразователя
IP67 – степень защиты корпуса преобразователя
SN – материал корпуса – нержавеющая сталь
Vмакс – нестандартная величина максимального расхода
Halar ECTFE – химостойкий резиновый изоляционный вкладыш
Q… – дополнительная тренировка прибора для увеличения надежности; подробности в РЭ

Область применения

Расходомер может применяться для измерения расхода вязких жидкостей, эмульсий, различных химических растворов, в том числе агрессивных и т.п.
Область применения расходомеров:
     – Предприятия водоснабжения (измерения питьевой воды и сточных вод)
     – Химическая отрасль
     – Текстильное производство
     – Горная промышленность
     – Пищевая промышленность
     – Энергетика
     – Теплоснабжение и др.
